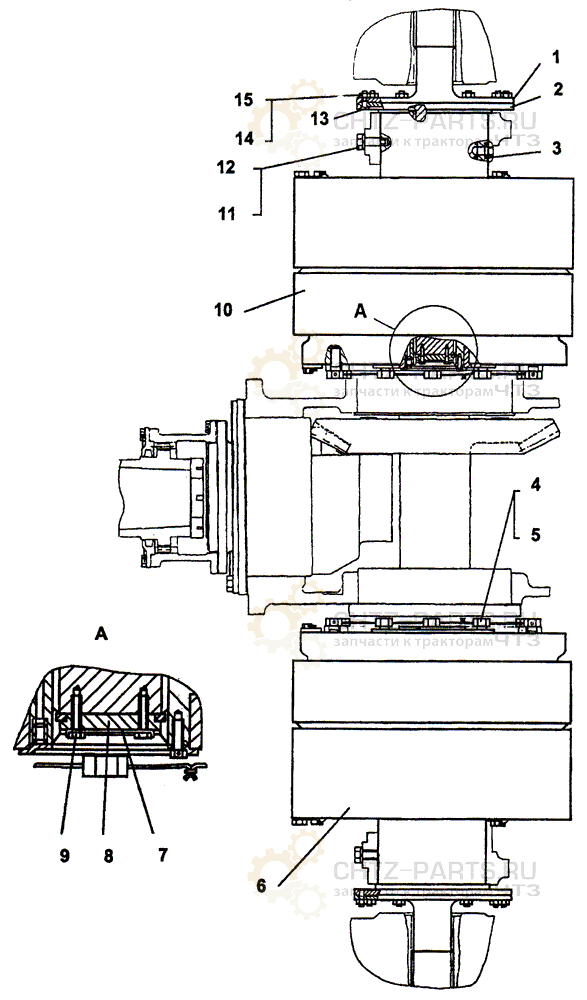

Установка планетарных механизмов поворота ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-16-1СП Установка планетарных механизмов поворота
1 749-16-2 Вал 2
2 749-16-1 Вал 2
3 748-16-47 Кольцо уплотнительное 2
4 700-28-315 Болт 24
5 - Проволока КО 1,6 3 M
6 748-16-162СП Планетарный механизмповорота 1
7 748-50-450 Планка 2
8 749-16-4 Крышка 2
9 - Болт M10-6g×25.58.019 4
10 748-16-161СП Планетарный механизм поворота 1
11 - Шайба 14 ОТ 65Γ 09 2
12 700-28-2108 Болт стопорный 2
13 749-16-3 Болт 24
14 - Шплинт 4×36.019 24
15 - Гайка М16-6Н.05.38ХС.019 24
