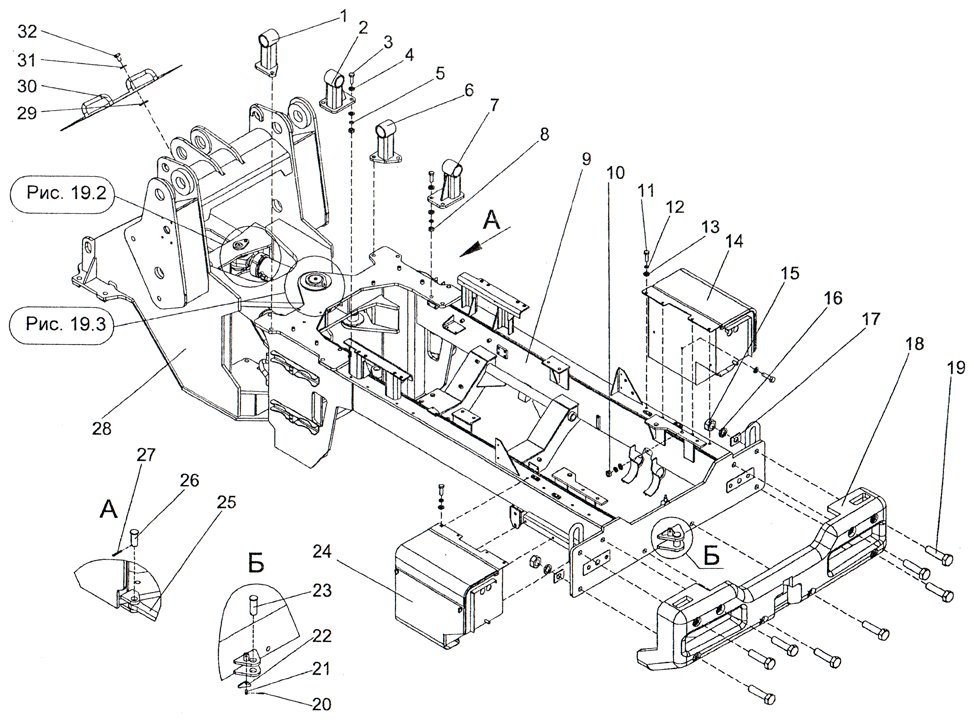

ПК46.21.00.000 Рама ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.21.00.060-01 Опора передняя 1 6,0
2 ПК46.21.00.070-01 Опора задняя 1 7,5
3 Болт M20-6g×70.58.019 (S30) ГОСТ 7798-70 10 2,43
4 Шайба С.20.02.019 ГОСТ 11371-78 22 0,32
5 Шайба 20.65Г.019 ГОСТ 6402-70 12 0,12
6 ПК46.21.00.060 Опора передняя 1 6,0
7 ПК46.21.00.070 Опора задняя 1 6,0
8 Гайка М20-6Н.5.019 (S30) ГОСТ 5915-70 10 1,0
9 ПК46.21.02.000 Рама задняя 1 1150
10 Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 6 0,1
11 Болт M12-6g×30.58.019 (S18) ГОСТ 7798-70 26 0,384
12 Шайба 12.65Г.019 ГОСТ 6402-70 6 0,018
13 Шайба С.12.02.019 ГОСТ 11371-78 20 0,12
14 ПК46.21.00.100 Ящик аккумуляторный правый 1 30
15 027.13.13.124 Гайка 8 1,28
16 Шайба 24.65Г.019 ГОСТ 6402-70 8 0,176
17 ПК46.21.00.077 Планка 8 0,1
18 ПК46.21.00.022 Противовес 1 382
19 ПК46.21.00.053 Болт 8 0,96
20 Шплинт 3,2×20.019 ГОСТ 397-79 2 0,002
21 ПК46.21.00.015 Ось 1 0,37
22 ПК46.21.00.014 Защелка 1 0,11
23 ПК46.21.00.016 Ось 1 0,37
24 ПК46.21.00.110 Ящик аккумуляторный левый 1 30
25 ПК46.21.00.036 Тяга 1 5.1
26 ПК46.21.00.035 Ось 2 0,32
27 Шплинт 6,3×63.019 ГОСТ 397-79 2 0,032
28 ПК46.21.03.000 Рама передняя 1 1270
29 ПК46.21.00.013 Прокладка 6 0,048
30 ПК46.21.00.050 Щиток 1 10,2
31 Шайба С.10.02.019 ГОСТ 11371-78 6 0,018
32 Болт M10-6g×16.58.019 (S16) ГОСТ 7798-70 6 0,12

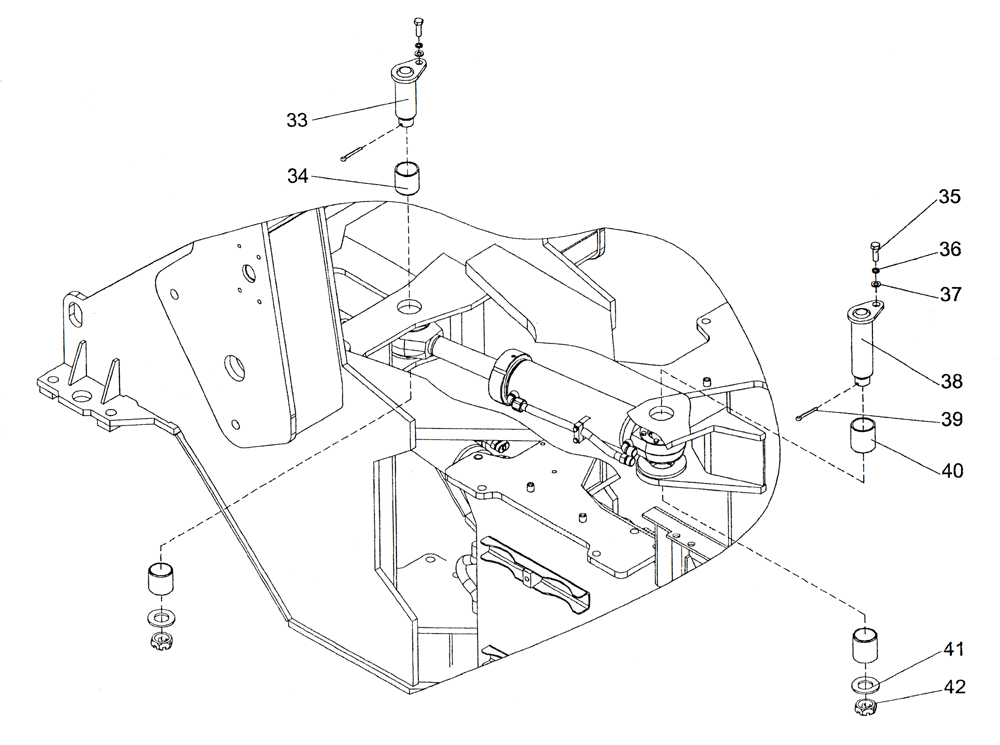

Рис. 19.2. ПК46.21.00.000 Рама

33 ПК46.21.00.010 Ось 2 8,6
34 ПК46.21.00.008 Втулка 4 2,76
35 027.11.11.116 Болт 16 1,62
36 Шайба 16.65Г.019 ГОСТ 6402-70 4 0,108
37 Шайба С.16.02.019 ГОСТ 11371-78 4 1.8
38 ПК46.21.00.020 Ось 2 10,3
39 Шплинт 8×63.019 ГОСТ 397-79 4 0,108
40 ПК46.21.00.009 Втулка 4 2,76
41 027.14.11.142 Шайба 4 0,52
42 027.13.42.442 Гайка 4 1,52

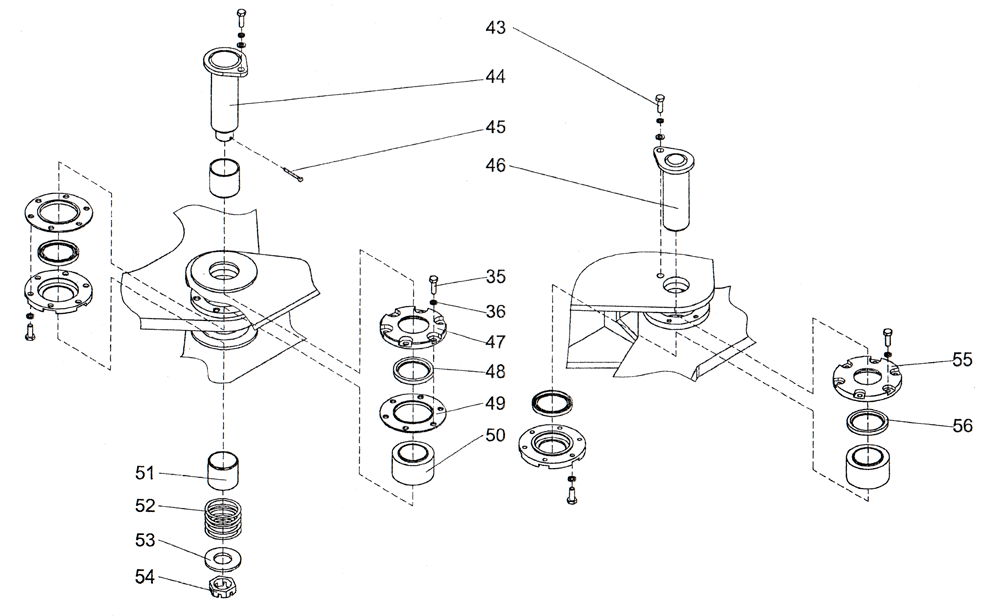

Рис. 19.3. ПК46.21.00.000 Рама

43 027.11.11.119 Болт 2 0,11
44 ПК46.21.00.030 Ось 1 10,1
45 Шплинт 8×100.019 ГОСТ 397-79 1 0,16
46 ПК46.21.00.040 Ось 1 9,3
47 ПК46.21.00.065 Крышка 2 2,2
48 Манжета 1.2-90×120-ГОСТ 8752-79 / ОСТ 38.05146-78 2 0,172
49 ПК46.21.00.064 Прижим 2 0,6
50 Подшипник ШСЛ80 ТУ 37.553.130-90 2 7,56
51 ПК46.21.00.006 Втулка 2 1.6
52 ПК46.21.00.063 Прокладка 5 0,15
53 ПК46.25.00.008 Шайба 1 0,2
54 ПК46.25.00.007 Гайка 1 0,4
55 ПК46.21.00.007 Крышка 2 2,6
56 Манжета 1.2-80×105-ГОСТ 8752-79 / ОСТ 38.05146-78 2 0,15
Общий вес, кг 2600



...

...
