Ящик аккумуляторный левый ПК46



Поделиться

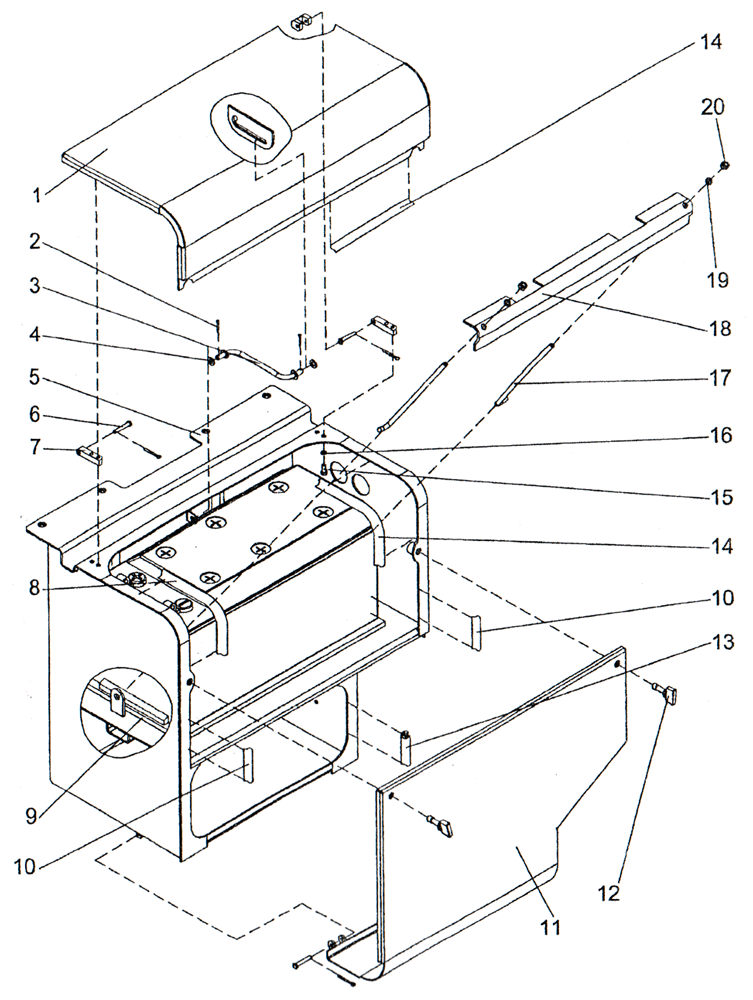

ПК46.21.00.110 Ящик аккумуляторный левый ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.21.00.090 Крышка верхняя 1 4,7
2 Шплинт 2,5×25.019 ГОСТ 397-79 6 0,001
3 П К46.21.00.160 Стопор 1 0,008
4 Шайба С.8.02.019 ГОСТ 11371-78 2 0,001
5 ПК46.21.00.120 Корпус левый 1 25
6 ПК46.21.00.045 Ось 4 0,1
7 ПК46.21.00.051 Шарнир 2 0,052
8 ПК46.21.00.066-02 Уплотнитель 1 0,28
9 ПК46.21.00.052 Лист 1 0,52
10 ПК46.21.00.066 Уплотнитель 2 0,07
11 ПК46.21.00.130 Крышка правая 1 4,7
12 ПК46.21.00.048 Прижим 2 0,045
13 ПК46.21.00.066-03 Уплотнитель 1 0,43
14 ПК46.21.00.066-01 Уплотнитель 2 0,24
15 Болт M6-6g×16.58.019 (S10) ГОСТ 7798-70 4 0,001
16 Шайба 6.65Г.019 ГОСТ 6402-70 4 0,001
17 ПК46.21.00.049 Тяга 2 0,014
18 ПК46.21.00.047 Прижим 1 1,38
19 Шайба 8.65Г.019 ГОСТ 6402-70 2 0,001
20 Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 2 0,002
Общий вес, кг 30
