Главная передача Т-130 Б-130



Поделиться

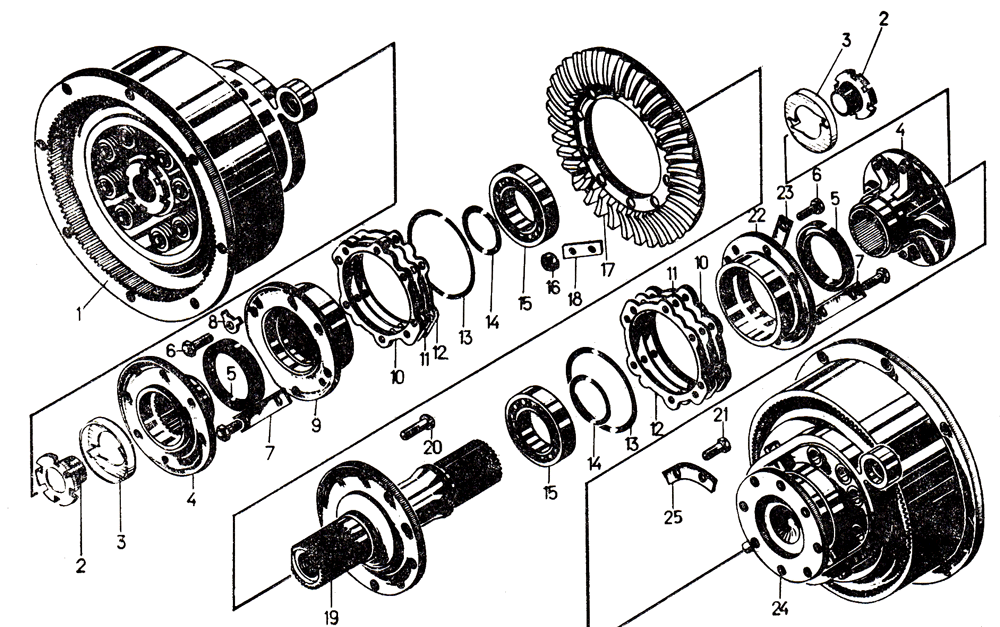

Главная передача 24-16-1СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
1 24-16-102СП Фрикцион бортовой левый 1
2 28-19-37-1 Пробка 2
3 700-31-2474 Пластина 2
4 24-16-2 Фланец 2
5 Манжета 2-100×125-4 2
6 28558 Болт 11
7 31380 Пластина 4
8 700-31-2337 Шайба 1
9 28-16-4-1 Корпус подшипника 1
10 28-16-107СП Прокладка 2
11 28-16-24 Прокладка 8
12 28-16-25 Прокладка 2
13 46905 Кольцо 4
14 46587 Кольцо 2
15 Подшипник 7516М 2
16 30212 Гайка 10
17 16354 1 Шестерня коническая 1
18 31396 Пластина 5
19 24-16-1 Вал 1
20 16103 Болт 10
21 16137 Болт 16
22 28-16-3-1 Корпус подшипника 1
23 31381 Пластина 1
24 24-16-101СП Фрикцион бортовой правый 1
25 31318 Пластина 8
1 Отдельно не поставляется, заказывать комплект 24-12-105СП.



...

...
