Колесо натяжное Т-130 Б-130



Поделиться

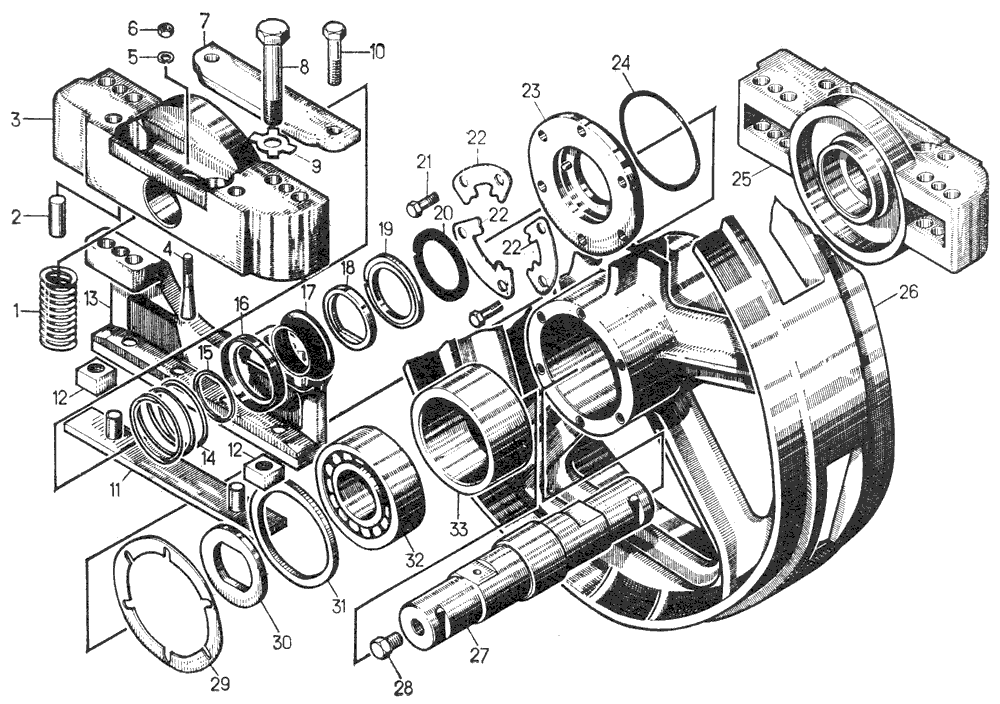

Колесо натяжное на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
24-21-146СП Натяжное колесо правое 1
50-21-138СП Натяжное колесо левое 1
24-21-148СП Опора правая 1
24-21-149СП Опора левая 1
1 38441 Пружина 4
2 32291 Штифт 4
3 24-21-124 Опора правая 2
4 18-21-45 Стопор 2
5 Шайба 12ОТ 65Г 09 2
6 3010 Гайка 2
7 18-21-40 Крышка 2
8 Болт М24×2×160.109.40×019 8
9 31480 Пластина 4
10 Болт М16×1,5×70.58.019 4
11 50-21-123СП Плита 2
12 700-51-2080 Бонка 8
13 24-21-119СП Упор 2
14 700-38-2568 Пружина 2
15 700-58-2369 Кольцо 2
16 24-21-130 Обойма 2
17 700-40-5432 Манжета 2
18 24-21-126 Кольцо 2
19 24-21-127 Кольцо 2
20 700-40-5019 Прокладка 2
21 2816 Болт 12
22 700-31-2371 Шайба 6
23 24-21-147СП Шайба 2
24 Кольцо 140-150-58-2-2 2
25 24-21-125 Опора левая 2
26 24-21-61 Колесо натяжное 1
27 24-21-123 Ось 1
28 37115 Пробка 1
29 24-21-44 Прокладка 12
30 24-21-129 Шайба 2
31 700-58-2085 Кольцо 2
32 Подшипник 2614КМУ 2
33 24-21-42 Втулка 1



...

...
