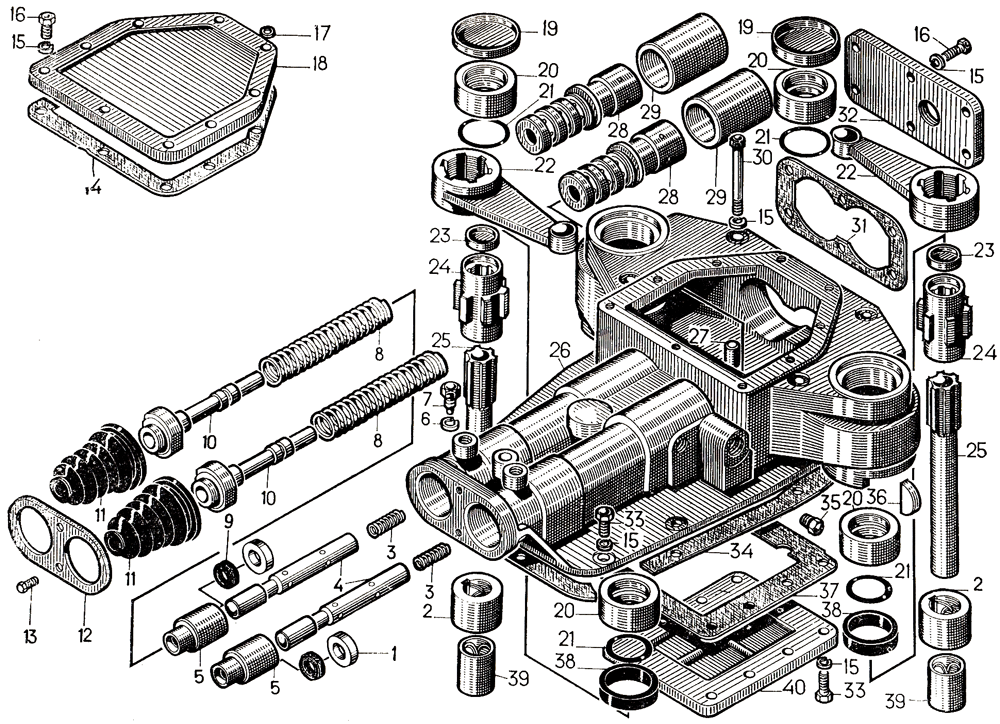

Сервомеханизм управления поворотом на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
21-17-4СП Сервомеханизм 1
21-17-108СП Корпус сервомеханизма 1
17309 Муфта 2
1 17329 Кольцо 2
2 50-11-37 Втулка 2
3 700-38-2319 Пружина 2
4 21-17-10GCn Золотник 2
5 21-17-44 Втулка 2
6 Шайба 12ОТ 65Г 09 9
7 35202 Винт 2
8 700-38-2723 Пружина 2
9 700-40-5960 Манжета 2
10 17385 Толкатель 2
11 40589 Чехол 2
12 17498 Крышка передняя 1
13 Болт М10×30.58.019 15
14 700-40-5959 Прокладка 1
15 Шайба 10ОТ 65Г 09 21
16 Болт М6×16.58.019 15
17 40912 Кольцо 2
18 21-17-27-1 Крышка 1
19 17311 Заглушка 2
20 21-17-22 Втулка 4
21 Кольцо 042-050-46-2-2 4
22 17482 Рычаг 2
23 0295 Заглушка 2
24 17310 Муфта 2
25 17494 Валик 2
26 21-17-37-1 Корпус 1
27 32202 Штифт 1
28 17303-1 Гильза 2
29 21-17-21 Поршень 2
30 28404 Болт 5
31 40714-1 Прокладка 1
32 21-17-41 Крышка 1
33 Болт М10×25.58.019 8
34 40736 Прокладка 1
35 371 Пробка КГ ¼″ 2
36 700-34-2036 Шпонка 2
37 40725-1 Прокладка 1
38 700-40-4532 Кольцо 2
39 50-11-36 Втулка 2
40 21-17-25-1 Крышка 1
