Гидроцилиндр подъема стрелы ПК46



Поделиться

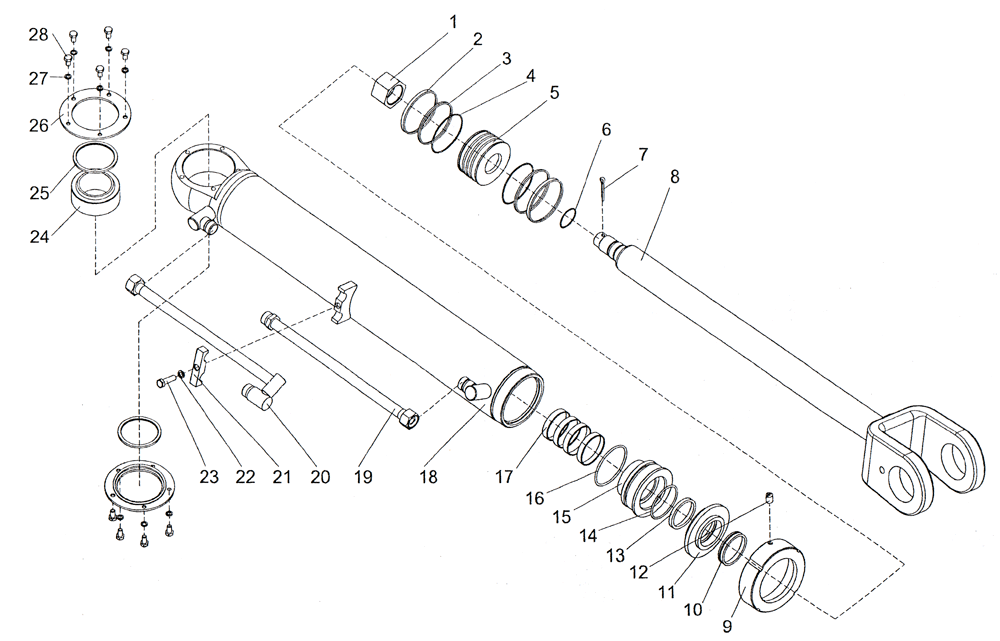

ПК46.43.01.000 Гидроцилиндр подъема стрелы ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.43.01.009 Гайка 1 0,4
2 Кольцо Е20-120-125 ТУ2290-004-48774662-2002 2 0,1
3 Уплотнение Е15-125-5 ТУ2290-002-48774662-2002 2 0,1
4 Кольцо 346 2 0,05
5 ПК46.43.01.003 Поршень 1 4,45
6 Кольцо 040-044-25-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,002
7 Шплинт 8×80.019 ГОСТ 397-79 1 0,033
8 ПК46.43.01.010 Шток 1 48,9
9 ПК46.43.01.006 Гайка 1 2,95
10 Манжета E30-07Q-4 ТУ2290-003-48774662-2.002 1 0,08
11 ПК46.43.01.005 Скребок 1 1,58
12 Винт М8-6g×16.22Н.019 ГОСТ 1476-93 1 0,005
13 Грязесъемник Е52-070-1 ТУ2290-005-48774662-2002 1 0,09
14 Кольцо 337 1 0,08
15 ПК46.43.01.004 Крышка 1 3,15
16 Кольцо 118-125-46-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,003
17 Кольцо Е20-070-075 ТУ2290-004-48774662-2002 4 0,08
18 ПК46.43.01.020 Цилиндр 1 62
19 ПК46.43.01.050 Труба 1 0,97
20 ПК46.43.01.040 Труба 1 1,13
21 ПК46.43.01 016 Крышка 1 0,134
22 Шайба 12.65Г.019 ГОСТ 6402-70 1 0,003
23 Болт M12-6g×45.58.019 (S18) ГОСТ 7798-70 1 0,054
24 Подшипник ШСЛ80 ТУ37.553.130-90 1 3,78
25 ПК46.25.01.013 Чистик 2 0,025
26 ПК46.43.02.012 Крышка 2 0,3
27 Шайба 10.65Г.019 ГОСТ 6402-70 10 0,002
28 Болт М10-6g×20.58.019 (S16) ГОСТ 7798-70 10 0,022
Общий вес, кг 121
...

...
