Пневмосистема ПК46



Поделиться

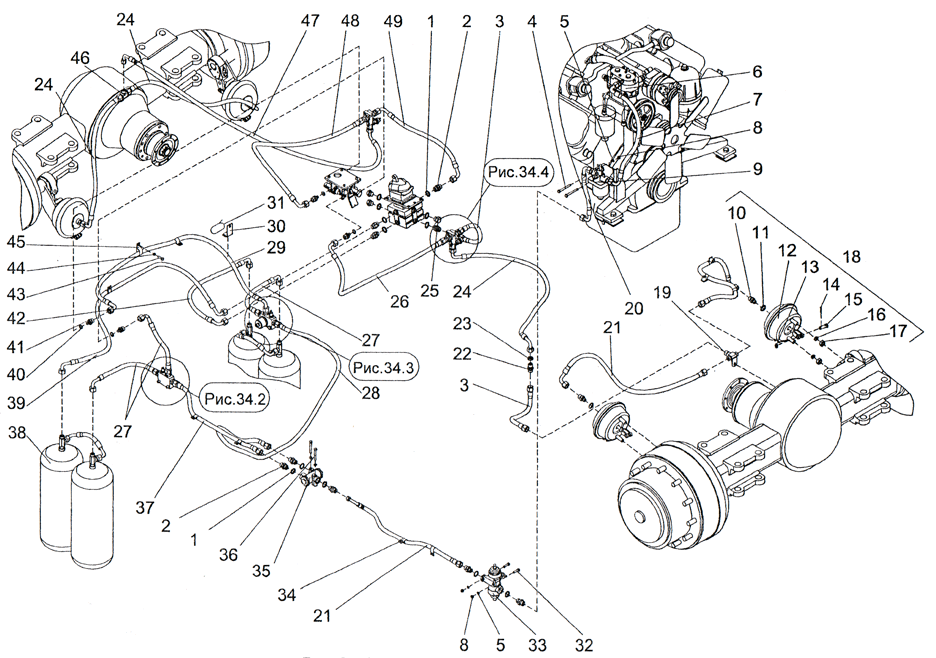

ПК46.42.00.000 Пневмосистема ПК46
Поз. Обозначение Наименование Кол. Масса
1 027.34.13.041 Прокладка 21 0,002
2 027.05.02.083 Штуцер 15 0,12
3 РНД 13.7,5.350.0,18.54/54.
М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94
2 0,53
4 Болт М8-6g×75.58.019 (S13) ГОСТ 7798-70 2 0,025
5 Шайба 8.65Г.019 ГОСТ 6402-70 10 0,001
6 ПК46.42.10.000 Установка компрессора 1 18
7 РНД 13.7,5.400.0,18.54-90754-90°.
М22×1,5/М22×1,5-У1-180° ТУ 3148-001-20871731-94
1 0,64
8 Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 4 0,005
9 Предохранитель против замерзания 100-3536010 ТУ 37.366.104-75 1 0,76
10 ПК46.42.00.005 Штуцер 2 0,1
11 027.34.11.038 Прокладка 2 0,002
12 Камера тормозная мембранная 100-3519310-10 ОСТ 37.001.085-96 2 2,5
13 Шайба С.12.02.019 ГОСТ 11371-78 2 0,003
14 Шплинт 3,2×25.019 ГОСТ 397-79 2 0,002
15 ПК46.42.30.001 Ось 2 0,04
16 Шайба 16 ОТ.65Г.019 ГОСТ 6402-70 4 0,008
17 Гайка М16×1,5-6Н.8.019 (S24) ГОСТ 5915-70 4 0,005
18 ПК46.42.30.000 Установка тормозных камер 2 10
19 ПК46.42.00.020 Тройник 1 0,3
20 РНД 13.7,5.700.0,18.54-90°/54-90°.
М22× 1,5/М22× 1,5-У1-90° ТУ~3148-001-20871731-94
1 0,9
21 РНД 13.7,5.950.0,18.54/54-90°.
М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94
3 0,91
22 ПК46.42.00.002 Штуцер 1 0,2
23 ПК46.42.00.011 Гайка 1 0,1
24 РНД 13.7,5.1000.0,18.54-90°/54-90°.
М22×1,5/М22×1,5-У1 ТУ~3148-001-20871731-94
1 1,1
25 027.44.11.051 Пробка 4 0,05
26 РНД 13.7,5.800.0,18.54/54-90°.
М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94
3 0,94
27 РНД 13.7,5.400.0,18.54/54-90°.
М22×1,5/М22×1,5-У 1 ТУ-3148-001-20871731-94
3 0,64
28 РНД 13.7,5.1900.0,18.54/54.
М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94
1 1,7
29 РНД 13.7,5.1500.0,18.54-90°/54-90°.
М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94
1 1,47
30 ПК46.42.00.009 Кронштейн 1 0,08
31 Стяжка (Хомут) K-300SB 1 0,002
17 Гайка М16×1,5-6Н.8.019 (S24) ГОСТ 5915-70 4 0,005
18 ПК46.42.30.000 Установка тормозных камер 2 10
19 ПК46.42.00.020 Тройник 1 0,3
20 РНД 13.7,5.700.0,18.54-90°/54-90°.
М22× 1,5/М22× 1,5-У1-90° ТУ~3148-001-20871731-94
1 0,9
21 РНД 13.7,5.950.0,18.54/54-90°.
М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94
3 0,91
22 ПК46.42.00.002 Штуцер 1 0,2
23 ПК46.42.00.011 Гайка 1 0,1
24 РНД 13.7,5.1000.0,18.54-90°/54-90°.
М22×1,5/М22×1,5-У1 ТУ~3148-001-20871731-94
1 1,1
25 027.44.11.051 Пробка 4 0,05
26 РНД 13.7,5.800.0,18.54/54-90°.
М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94
3 0,94
27 РНД 13.7,5.400.0,18.54/54-90°.
М22×1,5/М22×1,5-У 1 ТУ-3148-001-20871731-94
3 0,64
28 РНД 13.7,5.1900.0,18.54/54.
М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94
1 1,7
29 РНД 13.7,5.1500.0,18.54-90°/54-90°.
М22×1,5/М22×1,5-У 1 ТУ 3148-001-20871731-94
1 1,47
30 ПК46.42.00.009 Кронштейн 1 0,08
31 Стяжка (Хомут) K-300SB 1 0,002
32 Болт M8-6g×30.58.019 (S13) ГОСТ 7798-70 2 0,017
33 Регулятор давления с предохранительным клапаном 100-3512010 ОСТ 37.001.085-96 1 1,0
34 027.36.11.571-01 Хомут 28 0,015
35 Клапан защитный двойной 1 DO-3515110 ОСТ 37.001.085-96 1 0,7
36 Болт M8-6g×65.58.019 (S13) ГОСТ 7798-70 2 0,025
37 РИД 13.7,5.750.0,18.54/54.
М22×1,5/М22×1,5-У 1 ТУ-3148-001-20871731-94
1 0,91
38 ПК46.42.20.000 Установка ресиверов 1 25,2
39 РИД 13.7,5.1400.0,18.54-90754-90°.
М22‘1,5/М22×1,5-У1 ТУ~3148-001-20871731-94
1 1,38

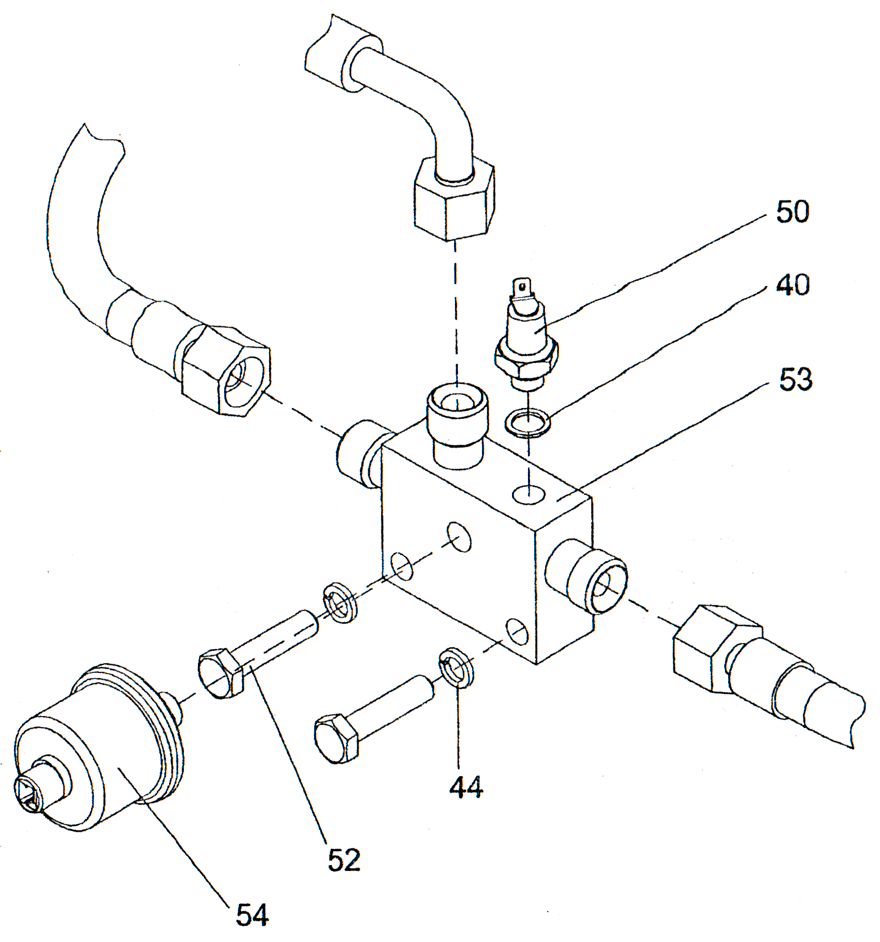

Рис. 34.2. Пневмосистема погрузчика ПК46

40 ПК46.42.00.001 Шайба 8 0,002
41 ПК46.42.00.006 Штуцер 4 0,2
42 РИД 13.7,5.750.0,18.54-90754-907
М22×1,5/М22×1,5-У 1 ТУ~3148-001-20871731-94
0,95
43 Болт М10-6g×16.58.019 (S16) ГОСТ 7798-70 34 0,022
44 Шайба 10.65Г.019 ГОСТ 6402-70 38 0,002
45 027.36.11.575 Хомут 7 0,021
46 ПК46.42.00.060 Тройник 1 0,3
47 РИД 13.7,5.2300.0,18.54/54-90°.
М22×1,5/М22×1,5-У1 ТУ-3148-001-20871731-94
1 2,07
48 РИД 13.7,5.1050.0,18.54/54-90°.
М22×1,5/М22×1,5-У1 ТУ-3148-001-20871731-94
1 1,13
49 РИД 13.7,5.650.0,18.54-90754-907
М22×1,5/М22×1,5-У1 ТУ 3148-001-20871731-94
1 0,7

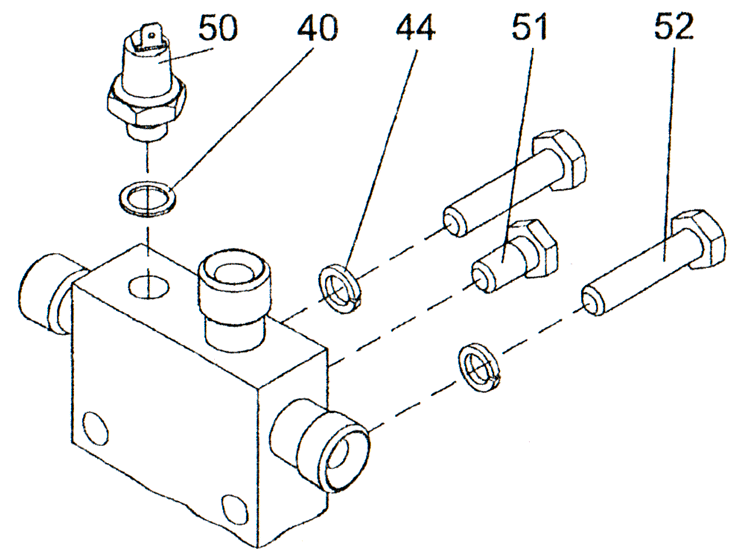

Рис. 34.3. Пневмосистема погрузчика ПК46

50 Датчик-сигнализатор давления ММ124Д ТУ 311-00225621.151-93 2 0,1
51 027.44.12.007 Пробка 1 0,025
52 Болт M10-6gM5.58.019 (S16) ГОСТ 7798-70 4 0,037
53 ПК46.42.00.040 Тройник. 2 1,3
54 Датчик указателя давления 18.3829.010 ТУ 37.003.367-78 Т 0,05

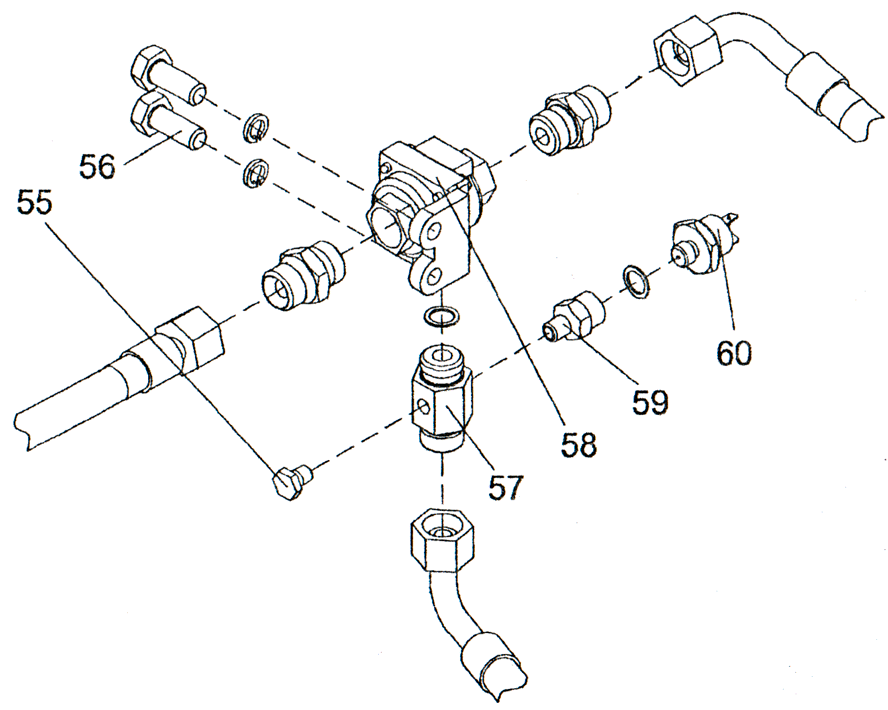

Рис. 34.4. Пневмосистема погрузчика ПК46

55 027.44.12.002 Пробка 2 0,05
56 Болт M8-6g×20.58.019 (S13) ГОСТ 7798-70 4 0,014
57 027.34.13.041 Прокладка 21 0,002
58 Клапан двухмагистральный 100-3562010 ОСТ 37.001.085-96 0,4
59 ПК46.42.00.004 Штуцер 2 0,037
60 Датчик-сигнализатор давления ММ 125Д ТУ~311 -00225621.151-93 1 0,1
Общий вес, кг 100
