Редуктор ПК46.11.01.000 ПК46 ЧТЗ



Поделиться

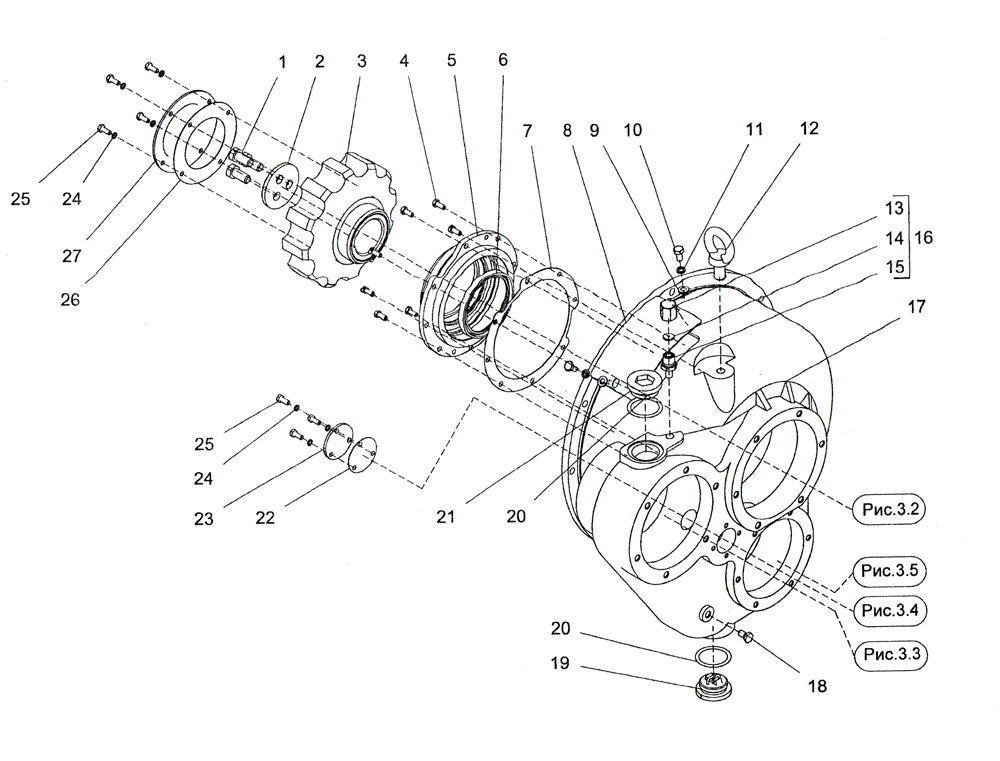

ПК46.11.01.000 Редуктор ПК46
Поз. Обозначение Наименование Кол. Масса
1 КБ11 11.01.032 Болт 3 0,092
2 КБ 11.11.01.021 Шайба 1 0,397
3 ПК46.11.01.050 Полумуфта внутренняя 1 15,605
4 КБ11.11.01.022 Болт специальный 8 0,013
5 ПК46.11.01.032 Крышка 1 6,253
6 Манжета 2.1-110x135-3 ГОСТ 8752-79 / ОСТ 38.05146-78 1 0,045
7 КБ11.11.01.019 Прокладка 1 0,016
8 КБ11.11.01 012 Крышка 2 0,385
9 Шайба С.10.02.019 ГОСТ 11371-78 4 0,003
10 Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70 4 0,025
11 Шайба 10.65Г.019 ГОСТ 6402-70 10 0,002
12 027.11.15.001 Рым-болт 1 0,452
13 КФ20К.04.00.271 Гайка 1 0,084
14 КФ20К. 04.00.272 Прокладка 1 0,001
15 КФ20К 04.00.273 Штуцер 1 0,101
16 КФ20К. 04.00.270 Сапун 1 0,186
17 ПК46.11.01.081 Корпус 1 93,078
18 027.44.12.007 Пробка 1 0,024
19 КФ20К.04.00.250 Пробка 1 0,461
20 Кольцо медноасбестовое 40927 2 П D9R
21 КФ20К.04.00.225 Пробка 1 0,353
22 ПК46.11.01.098 Прокладка 1 0,004
23 ПК46.11.01.097 Крышка 1 0,153
24 Шайба 8.65Г.019 ГОСТ 6402-70 11 0,001
25 Болт M8-6g×20.58.019 (S13) ГОСТ 7798-70 11 0,014
26 КБ11.11.01.027 Прокладка 1 0,014
27 №11,11,01,020 Крышка 1 0,826
28 ПК46 11.01.043 Кольцо 1 0.484

Рис. 3.2. Редуктор ПК46.11.01.000

29 Подшипник 219 ГОСТ 8338-75 1 2,817
30 ПК46.11.01.042 Втулка 2 0,439
31 ПК46.11.01.034 Шестерня 1 3,778
32 Кольцо С180 ГОСТ 13941-86 1 0,015
33 Подшипник 220 ГОСТ 8338-75 1 3,527
34 ПК46.11.01.049 Вал ведущий 1 11,021
35 ПК46.11.01.088 Полумуфта 1 0,38
36 Кольцо С50 ГОСТ 13940-86 1 0,015
37 ПК46.11.01.086 Прокладка 1 0,017
38 ПК46.11.01.044 Фланец 1 7,97
39 ПК46.11.01.089 Прокладка 2 0,008
40 Шайба 12.65Г.019 ГОСТ 6402-70 20 0,003
41 Болт M12-6g×45.58.019(S18) ГОСТ 7798-70 8 0,058
42 Насос 310.3.56.03.06 ТУ22-1.020-100-95 2 16,059

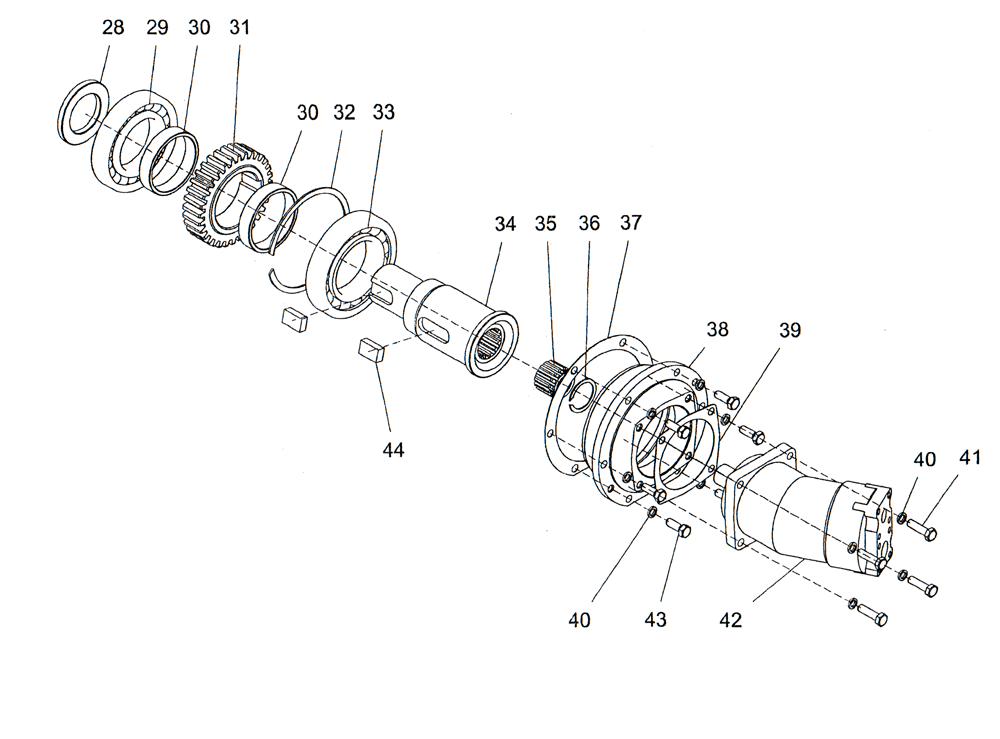

Рис. 3.3. Редуктор ПК46.11.01.000

43 Болт M12-6g×35.58.019 (S18) ГОСТ 7798-70 12 0,05
44 027.23.11.028 Шпонка 2 0,106
45 ПК46.11.01.039-01 Стакан 1 2,587
46 Кольцо 140-150-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,015
47 Кольцо С100 ГОСТ 13940-86 2 0,06
48 Подшипник 120 ГОСТ 8338-75 2 1,29
49 027.14.12.282 Кольцо 2 0,39
50 ПК46.11.01.092 Вал 1 3,91
51 ПК46.11.01.056 Шестерня 1 4,524
52 Кольцо С150 ГОСТ 13941-86 1 0,087
53 ПК46.11.01.102 Прокладка 1 0,018
54 ПК46.11.01.101 Фланец 1 17,698
55 ПК46.11.01.085 Полумуфта 1 1,142

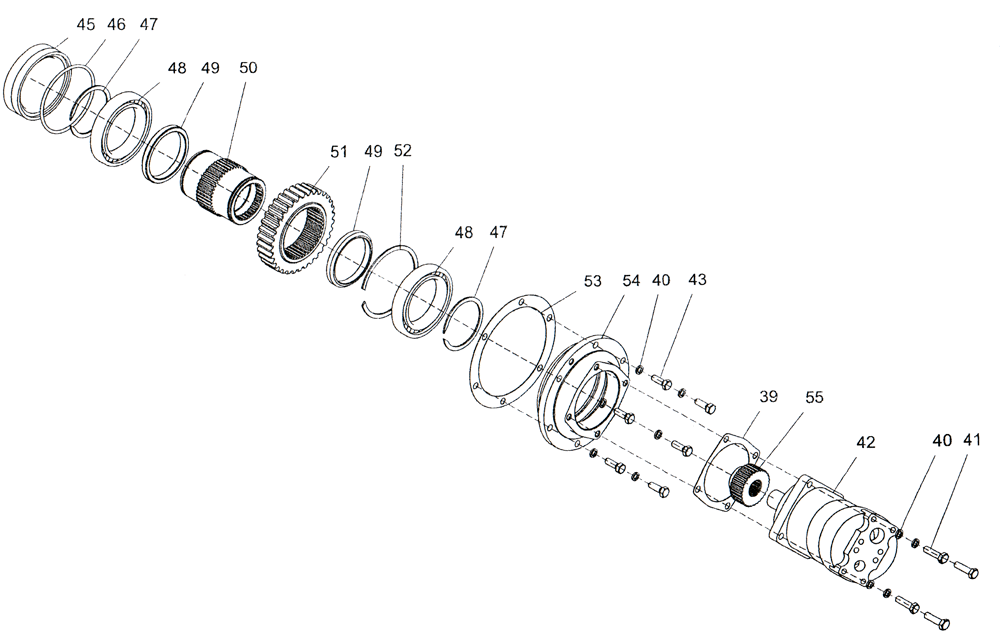

Рис. 3.4. Редуктор ПК46.11.01.000

56 ПК46.11.01.075 Кольцо 1 0,057
57 Подшипник 12308 ГОСТ 8328-75 2 0,66
58 Кольцо С90 ГОСТ 13941-86 1 0,024
59 ПК46.11.01.091 Шестерня 1 5,244
60 ПК46.11.01.093 Кольцо 1 0,011
61 ПК46.11.01.090 Шестерня 1 6,588
62 Кольцо 045-050-30-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,001
63 ПК46.11.01.084 Ось 1 0,223

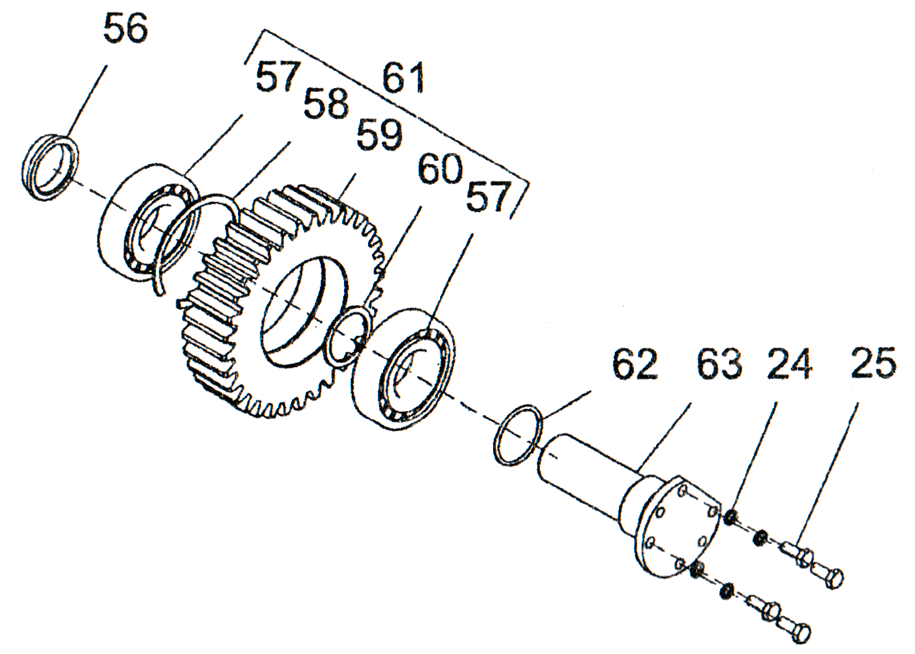

Рис. 3.5. Редуктор ПК46.11.01.000

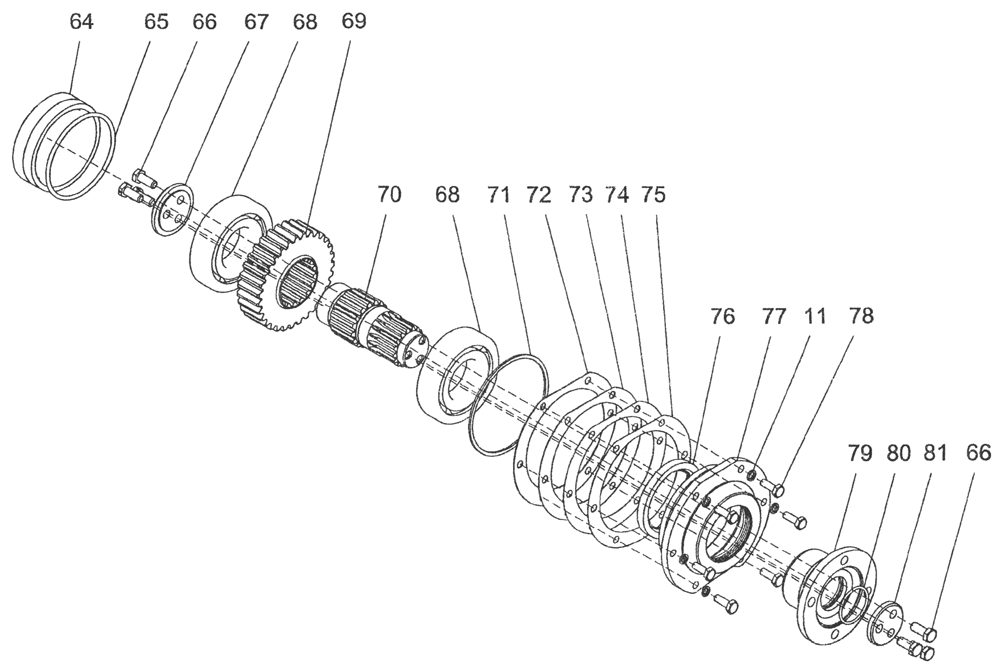

64 ПК46.11.01.039 Стакан 1 2,021
65 Кольцо 130-140-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,014
66 КФ20К.04.00.237 Болт 6 0,043
67 КФ20К.04.00.045 Шайба 1 0,05
68 Подшипник 313 ГОСТ 8338-75 2 0,314
69 ПК46.11.01.055 Шестерня 1 4,786
70 ПК46.11.01.033 Вал ведомый 1 4,285
71 Кольцо 150-160-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,013
72 КФ20К.04.00.233 Прокладка 1 0,082
73 КФ20К. 04.00.233-01 Прокладка 1 0,052
74 КФ20К.04.00.233-02 Прокладка 1 0,026
75 КФ20К. 04.00.233-03 Прокладка 1 0,01
76 Манжета 1.2-90×120-1 ГОСТ 8752-79 / ОСТ 38.05146-78 1 0,042
77 ПК46.11.01.087 Крышка 1 4,337
78 Болт M10-6g×30.58.019 (S16) ГОСТ 7798-70 6 0,031
79 КФ20К. 04.00.230 Фланец 1 2,928
80 Кольцо 052-058-36-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 1 0,002
81 КФ20К.04.00.227 Шайба 1 0,203
Общий вес, кг 275
