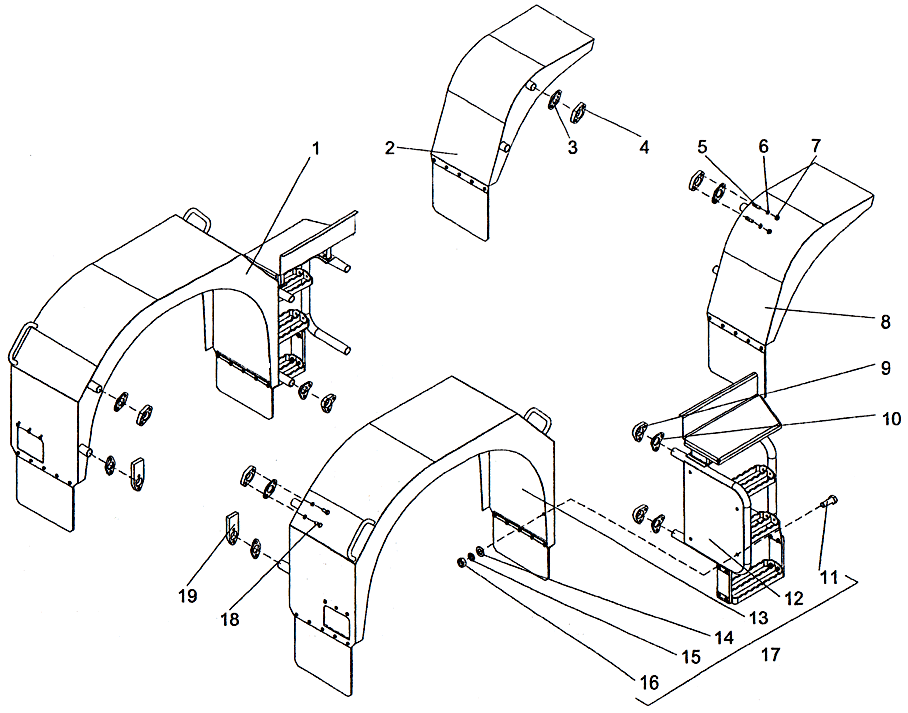

ПК46.53.00.000 Крылья и лестница ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.53.40.000 Крыло с лестницей в сборе 1 150
2 ПК46.53.20.000 Крыло переднее 1 44,5
3 ПК46.53.20.007 Фланец 8 0,34
4 ПК46.53.00.002 Фланец 6 0,04
5 ПК46.53.00.005 Шпилька 8 0,022
6 Шайба 16.65Г.019 ГОСТ 6402-70 32 0,006
7 Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70 8 0,037
8 ПК46.53.20.000-01 Крыло переднее 1 44,5
9 ПК46.53.00.003 Фланец 8 0,88
10 ПК46.53.10.048 Фланец 8 0,36
11 Болт M16-6g×35.58.019 (S24) ГОСТ 7798-70 4 0,09
12 ПК46.53.10.000 Лестница в сборе 1 55,4
13 ПК46.53.30.000 Крыло заднее 1 102
14 Шайба С.16.02.019 ГОСТ 11371- 78 4 0,01
15 Шайба 16.65Г.019 ГОСТ 6402-70 4 0,006
16 Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70 4 0,037
17 ПК46.53.40.000-01 Крыло с лестницей в сборе 1 150
18 Болт M16-6g×35.58.019 (S24) ГОСТ 7798-70 24 0,09
19 ПК46.53.00.004 Кронштейн 2 2,56
Общий вес, кг 402
