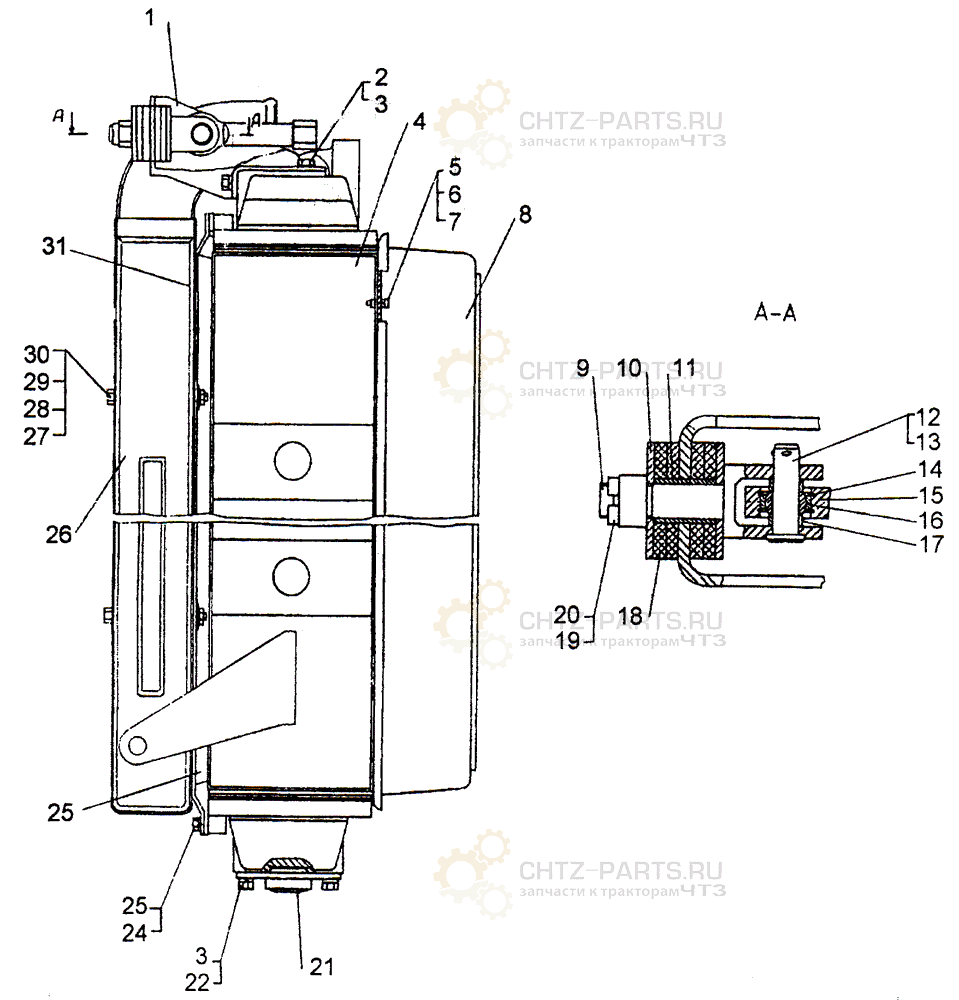

Блок радиаторов ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-03-175CΠ Блок радиаторов
1 749-03-184CΠ Кронштейн 1
2 - Болт M12-6g×25.58.019 6
3 - Шайба 12ОТ 65Г09 14
4 749-03-180CΠ Радиатор 1
5 - Болт M6-6g×14.35.019 16
6 - Гайка М6-7Н.6.019 16
7 - Шайба 6Т 65Γ 09 16
8 749-03-183CΠ Диффузор 1
9 749-03-12 Проушина 1
10 749-03-17 Шайба 2
11 749-03-15 Втулка 1
12 700-47-440 Ось 1
13 - Шплинт 4×22.019 1
14 700-39-456 Кольцо 2
15 749-03-11 Тяга 1
16 - Подшипник ШМ-15 1
17 749-03-9 Втулка 2
18 749-03-10 Буфер 4
19 - Шплинт 4×32.019 1
20 Гайка 2M18×1,5-6H.12.45×.019 1
21 749-03-189 Фланец 2
22 - Болт M12-6g×30.58.019 8
23 - Шайба 8T 65Γ 09 8
24 - Болт M8-6g×30.88.35.019 8
25 749-03-181-01 СП Опора 1
26 - Радиатор OHB 7511.1317.100 1
27 3197 Шайба 10×3.02.3κп.019 4
28 - Шайба 10ОТ 65Г09 4
29 - Гайка М10-7Н.6.019 4
30 - Болт M10-6g×120.58.019 4
31 749-03-181СП Опора 1
