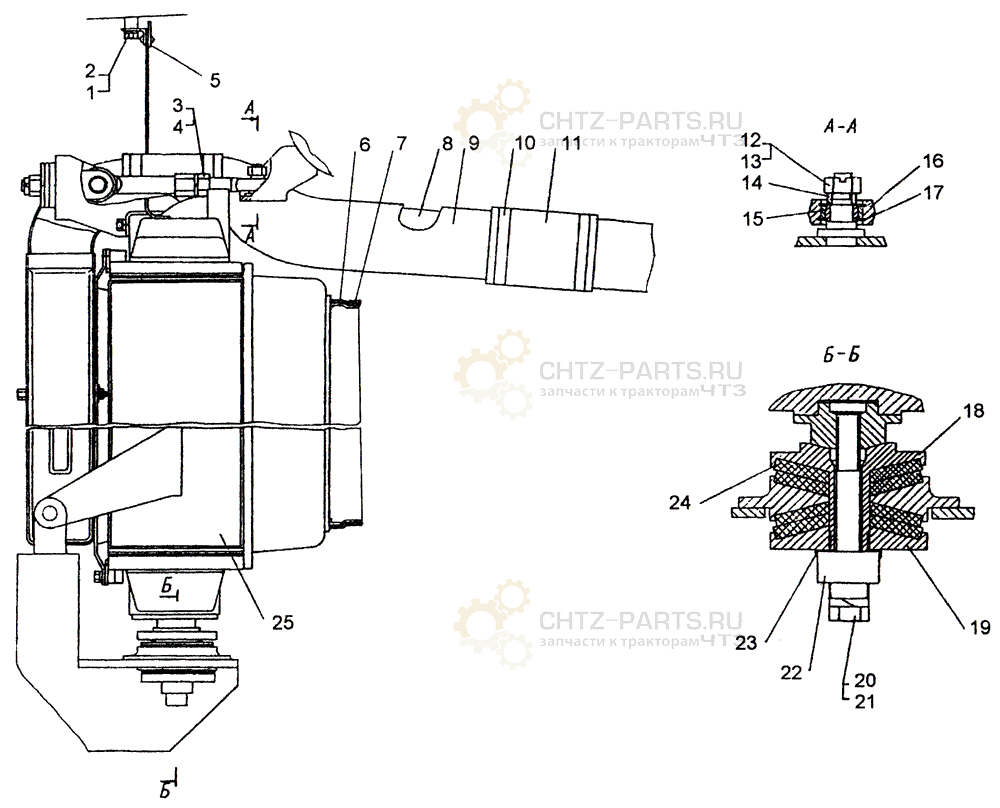

Установка радиаторов ДЭТ-320



Поделиться
Установка радиаторов ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-03-5CΠ Установка радиаторов
1 - Шайба 8T 65Γ 09 10
2 - Болт M8-6g×16.88.35.019 10
3 - Гайка M18×1,5-7H.6.019 1
4 - Шайба 18ОТ 65Γ 09 1
5 749-03-185СБ Шторка 1
6 700-21-9371 Уплотнение 1
7 700-41-2284СБ Хомут 1
8 749-03-186-01СП Металлорукав 1
9 749-03-186CΠ Металлорукав 1
10 700-41-2235-31СП Хомут 8
11 700-40-3484 Рукав 4
12 Гайка M14×1,5-6H.04.45.019 1
13 - Шплинт 3,2×28.019 1
14 749-03-9-01 Втулка 1
15 - Подшипник ШМ-15 1
16 749-03-14 Тяга 1
17 700-39-456 Кольцо 2
18 749-03-53 Упор 2
19 749-03-55 Прижим 2
20 - Болт M16-6g×130.66.019 2
21 - Шайба 16ОТ 65Γ 09 2
22 - Гайка M27×2-7H.6.019 2
23 700-31-1078 Шайба 2
24 749-03-56 Шайба 8
25 749-03-175СП Блок радиаторов 1
