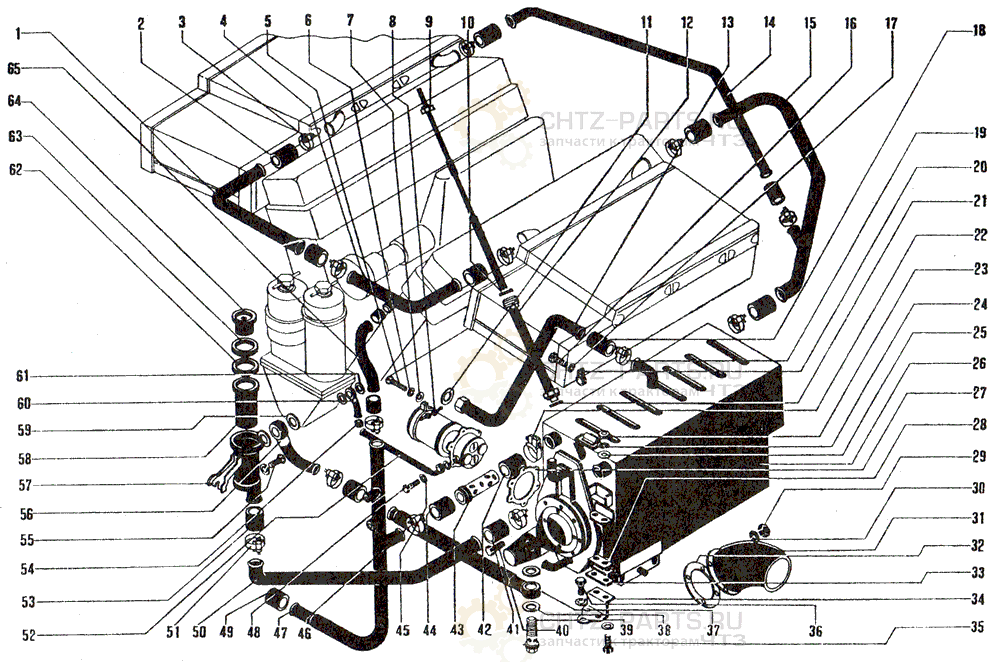

748-09-2СП Система смазки ДЭТ-250



Поделиться
748-09-2СП Система смазки ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748 09-339 Труба 1 0,403
2 700-40 3490 Рукав 9 0,065
3 Хомут 42 29
4 748-09-228СП Труба 1 0,476
5 ГОСТ 7796- 70 Болт М8×20.46.019 6
6 ГОСТ 6402— 70 Шайба 8Т 65Г 09 10
7 700-31-2567 Шайба 6 0,0012
8 сб.346-00-1 Насос 1 8
9 748-09-153СП Щуп 1 0,38
10 730-06-224 Прокладка 1 0,0026
11 МН 4152—62 Кольцо 14X20 1
12 748-09-152СП Труба щупа 1 0,295
13 748-09-167СП Трубопровод 1 0,32
14 748-09-322 Труба 1 0,57
15 748-09-217СП Труба 1 0,72
16 ГОСТ 7798—70 Болт М6×14.46.019 1
17 ГОСТ 6402—70 Шайба 6Т 65Г 09 1
18 700-40-3482 Рукав 1
19 Хомут 18 4
20 700-54-201-12 Хомутик 1
21 700-40-260-13
700-40-260-20
Прокладка 1 0,0005
22 748-08-202СП Хомут 1
23 ГОСТ 5927—70 Гайка М12.6.019 2
24 ГОСТ 6402 —70 Шайба 12 ОТ 65Г 019 5
25 ГОСТ 11371—78 Шайба 12×2.005 9
26 748-09-222СП Бак масляный 1 64,7
27 748-09-55 Прокладка 1 0,08
28 748 09-135 Прокладка 5 max 0,02
29 ГОСТ 5915—70 Гайка M10.6.09 4
30 ГОСТ 6402— 70 Шайба 10 ОТ 65Г 019 4
31 748-09-181СП Труба 1 1,3
32 748-09-137 Прокладка 1 0,045
33 748-09-136 Прокладка 1 0,004
34 748 09-156 Кронштейн 1 0,64
35 ГОСТ 7796—70 Болт M12×40.46.019 2
36 ГОСТ 7796—70 Болт М12×25.46.019 3
37 748-09-210СП Трубопровод 1 0,818
38 233-06-134 Прокладка 2 0,0017
39 233-06-634 Болт зажимной 1
40 ГОСТ 7796—70 Болт М10×22.46.019 4
41 700-40-3504 Рукав 1 0,148
42 700-40-3498 Рукав 1 0,078
43 748-09-180СП Клапан 1 0,078
44 700-40-3493 Рукав 1 0,138
45 МН 4152—62 Кольцо 18×24 2
46 Хомут 55 4
47 748-09-209СП Труба 1 0,74
48 3327-112 Зажим 1
49 700-40-3488 Рукав 1 0,055
50 748-09-227СП Трубопровод 1 1,7
51 Хомут 82 4
52 748-09-211СП Трубопровод 1 0,33
53 700-46-2172 Рукав 2 0,197
54 700-40-3480 Рукав 1 0,038
55 ГОСТ 7798—70 Болт М8×16.46.019 2
56 748-09-147СП Труба 1 0,255
57 748-09-159СП Бачок заливной 1 1,16
58 748-99-349СП Фильтр 1
59 МН 4152-62 Кольцо 24×30 2
60 748-09-177СП Труба 1 0,047
61 МН 4152-62 Кольцо 16×22 2
62 730-04-225 Прокладка 1 0,025
63 730-04-130 Кольцо 1 0,05
64 748-09-329 Пробка 1 0.38
65 748-09-332 Труба 1 0,338
