Корпус ротора ДЭТ-250



Поделиться

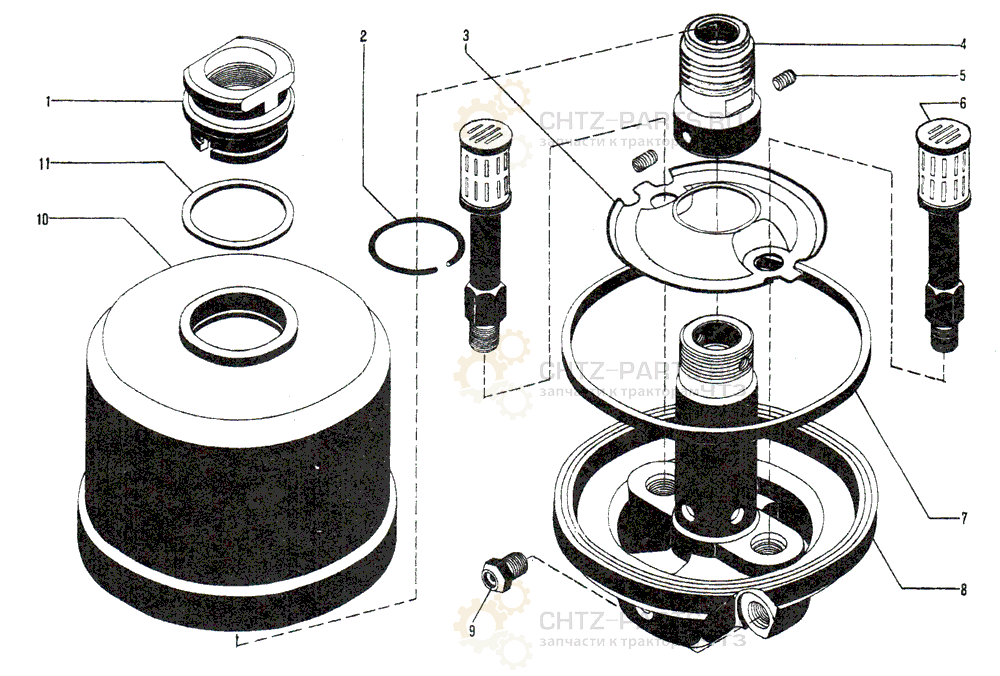

Корпус ротора ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
Cб.447-05 Корпус ротора 1
Сб.447-07 Крышка ротора 2
1 447-36 Гайка 1 0,08
2 447-40 2 Кольцо стопорное 1 0,003
3 447-29 Щиток 1 0,04
4 447-28 Втулка 1 0,125
5 356-51 Шуруп стопорный 2 0,0024
6 Cб.447-06-1 Трубка маслогазозаборная 2
7 447-37A Прокладка 1 0,07
8 447-27 Корпус ротора 1 0,5
9 447-32 Сопло 2 0,005
10 447-38 2 Крышка ротора 1 0,45
11 447-39 2 Прокладка 1 0,009
2 Комплектно заказывать по сб.447-07.

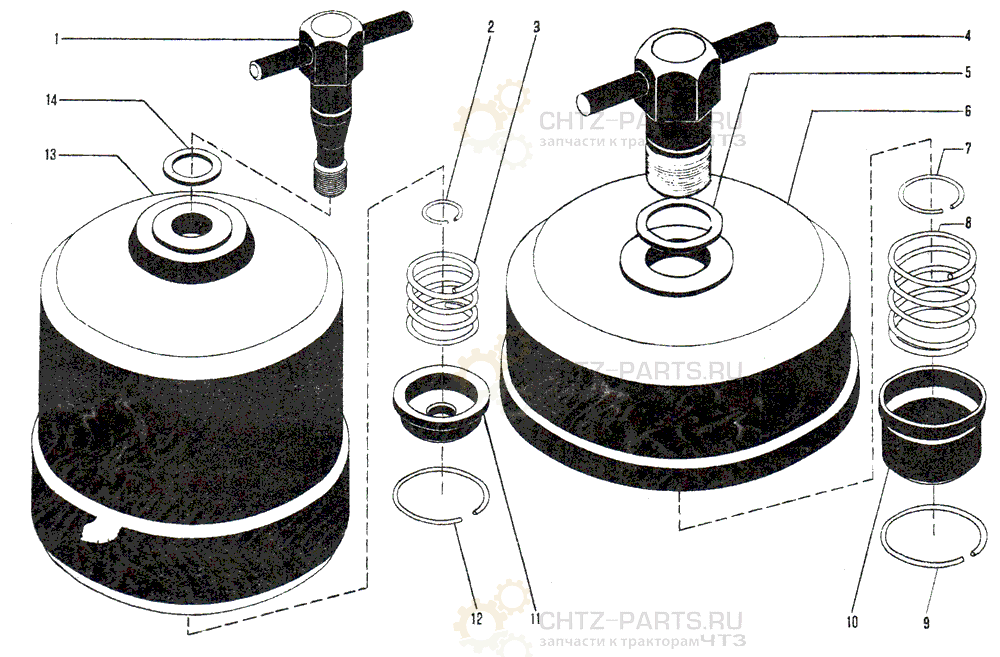

Корпус ротора ДЭТ-250

Поз. Обозначение Наименование Кол-во Масса
1 Сб.447-04 Болт крышки 1
2 447-251 Кольцо стопорное 1 0,001
3 447-26 Пружина 1 0,018
4 Сб.413-77 Болт крышки 1 0,35
5 413-94А Прокладка 1 0,003
6 413-126-2 Крышка фильтра 1 0,965
7 412-29-1 Кольцо стопорное 1 0,0012
8 306-66-2 Пружина клапана малая 1 0,057
9 413-135 Кольцо упорное 1 0,0054
10 413-23 Стакан 1 0,035
11 447-24A Стакан 1 0,017
12 447-23 Кольцо стопорное 1 0,005
13 413-24 Крышка центрифуги 1 1,2
14 447-22 Прокладка 1 0,002
