Блок радиаторов ПК46



Поделиться

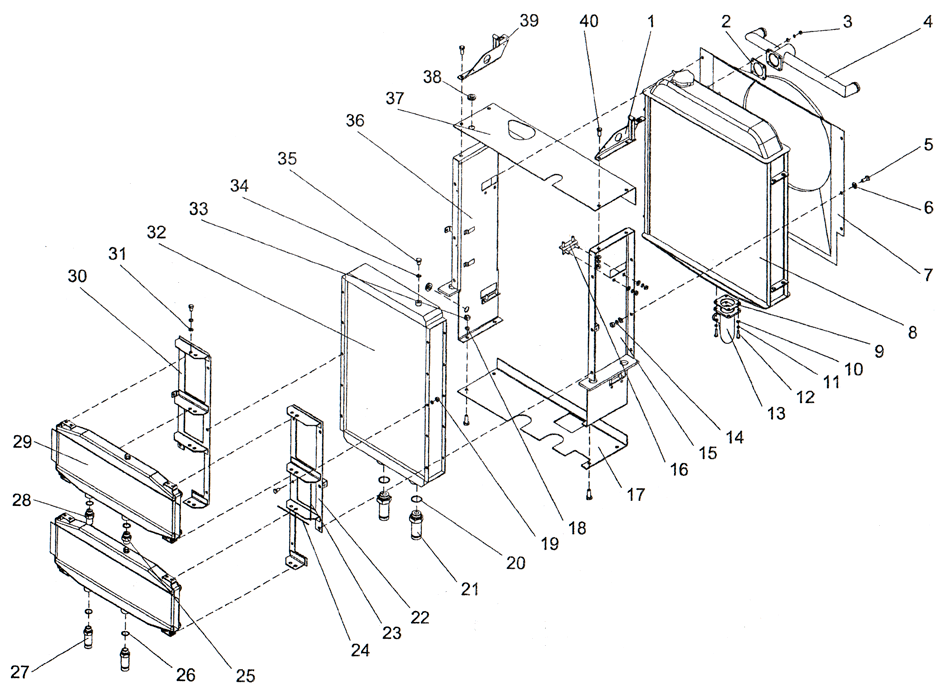

ПК46.33.01.000 Блок радиаторов ПК46
Поз. Обозначение Наименование Кол. Масса
1 ПК46.52.00.020-01 Стойка 1 0,8
2 ПК46.33.01.009 Прокладка 1 0,2
3 Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 4 0,005
4 ПК46.33.01.020 Тройник 1 3,2
5 Болт M10-6g×25.58.019 (S16) ГОСТ 7798-70 28 0,028
6 ПК46.33.01.006 Шайба 6 0,007
7 Кожух вентилятора ПД-010.20.01.007 1 1,217
8 Радиатор водяной 130У.13.010-1 ТУ 23.46.1771.059-89Е 1 43,6
9 КБ11.33 03.003 Прокладка 1 0,2
10 Шайба С.8.02.019 ГОСТ 11371-78 8 0,001
11 Шайба 8.65Г.019 ГОСТ 6402-70 8 0,001
12 Болт M8-6g×30.58.019 (S13) ГОСТ 7798-70 4 0,017
13 КБ11.33.00.010 Труба 1 1,73
14 Шайба 10.65Г.019 ГОСТ 6402-70 40 0,002
15 ПК46.33.01.110 Кронштейн 1 10,3
16 ПК46.33.01.040 Кронштейн 2 0,2
17 ПК46.33.01.002 Короб 1 6,6
18 Шайба 12.65Г.019 ГОСТ 6402-70 14 0,003
19 Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 24 0,01
20 Кольцо 045-049-25-2-2 ГОСТ 18829-73 / ГОСТ 9833-73 2 0,002
21 ПК46.10.12.001 Штуцер 2 1,0
22 ПК46.33.01.030-01 Кронштейн 1 3,8
23 ПК46.33.01.004 Уплотнитель 1 0,06
24 ПК46.33.01.004-01 Уплотнитель 1 0,1
25 ПК46.33.01.017 Штуцер 1 0,2
26 027.34.11.083 Прокладка 4 0,004
27 ПК46.14.00.001 Штуцер 2 1,0
28 ПК46.33.01.018 Штуцер 1 0,3
29 Радиатор масляный 50.09-151-03 ТУ 23.108-271-98 2 6,1
30 ПК46.33.01.030 Кронштейн 1 3,8
31 Шайба С.10.02.019 ГОСТ 11371-78 28 0,003
32 Радиатор масляный РМ-А120-1013017 1 23,0
33 Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 14 0,015
34 ПК46.33.01.016 Прокладка 1 0,004
35 ПК46.33.01.015 Пробка 1 0,06
36 ПК46.33.01.120 Кронштейн 1 10,2
37 ПК46.33.01.003 Короб 1 6,5
38 Кольцо Д395А-0401269 2 0,008
39 ПК46.52.00.020 Стойка 1 0,8
40 Болт M12-6g×30.58.019 (S18) ГОСТ 7798-70 14 0,044
Общий вес, кг 130
...

...
