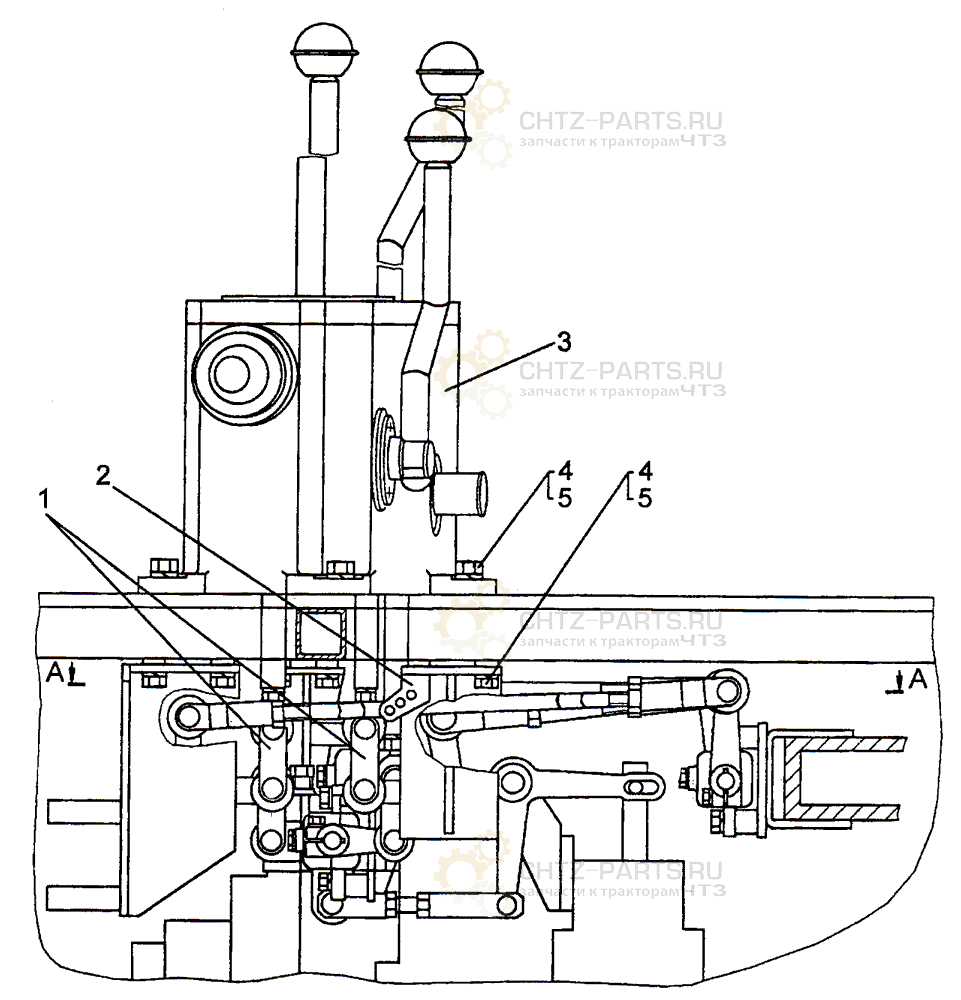

Приводы управления навесным оборудованием ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-15-3СП Приводы управления навесным оборудованием
1 714-19-101 Тяга 8
2 749-15-47 Скоба 1
3 749-15-148СП Пульт 1
4 - Болт M12-6g×40.58.019 4
5 - Шайба 12 ОТ 65Г 09 4


Приводы управления навесным оборудованием ДЭТ-320

Поз. Обозначение Наименование Кол.
1 749-15-118СП Кронштейн 1
2 749-15-80 Проушина 1
3 700-29-702-01 Тяга 2
4 30202 Гайка 10
5 749-13-63 Проушина 10
6 749-15-138СП Мостик 1
7 700-29-703 Тяга 2
8 - Гайка M12×1,25-7H.6.019 4
9 714-17-9 Проушина 4
10 700-47-360-05 Ось 30
11 - Шайба 10.02.019 30
12 - Шплинт 2,5×16.019 30
13 - Болт M10-6g×18.58.019 4
14 - Шайба 10 ОТ 65Г 09 47
15 749-15-144СП Мостик 1
16 749-15-48 Тяга 6
17 749-15-119СП Рычаг 3
18 700-29-702 Тяга 1
19 749-15-110СП Мостик 1
20 749-15-122СП Кронштейн 1
21 749-15-28 Тяга 1
22 749-15-123СП Кронштейн 1
23 - Болт M10-6g×25.58.019 43
24 749-15-111СП Мостик 1
25 749-15-103 Тяга 4
26 749-15-131СП Кронштейн 1
27 700-29-643-30 Тяга 1
28 749-15-109СП Мостик 1
29 749-15-142СП Кронштейн 1
30 749-15-141СП Кронштейн 1
31 749-15-136СП Мостик 1
