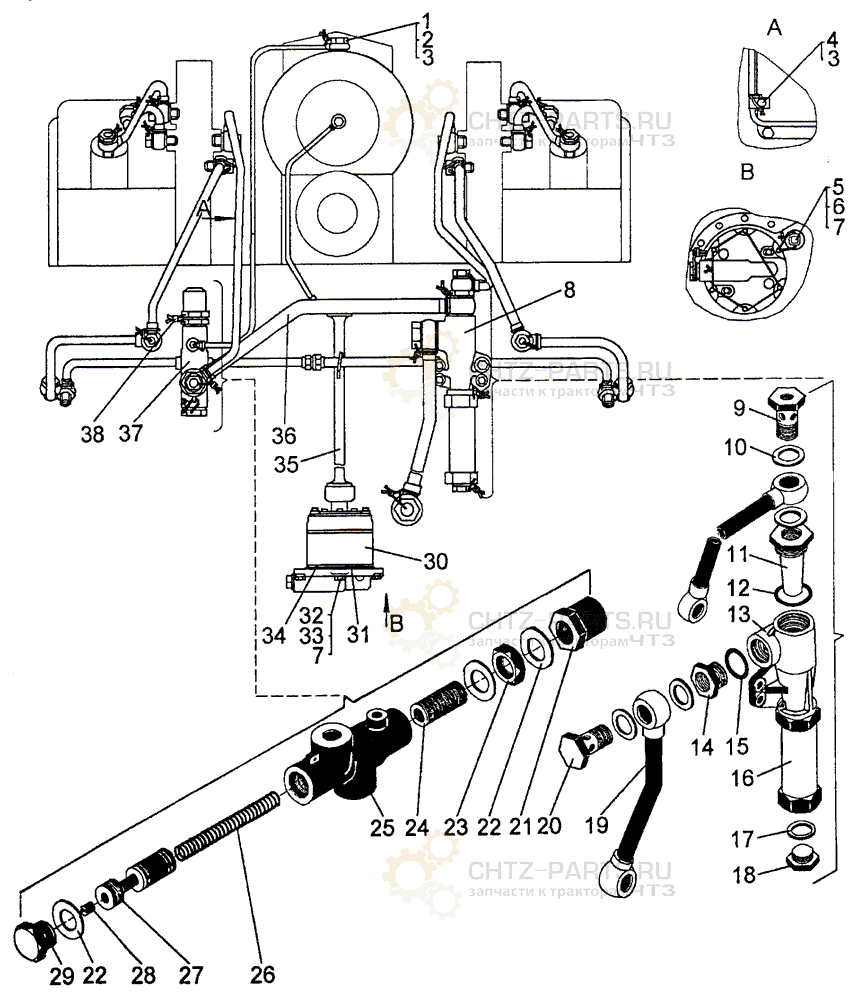

Система управления и смазки трансмиссии ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-60-2СП Система управления и смазки трансмиссии -
1 700-28-2457 Болт поворотного угольника 3
2 - Кольцо 12×16 8
3 - Проволока КО 1,6 5,6 M
4 700-41-3339 Хомутик 1
5 700-37-2161 Пробка 1
6 - Кольцо 22×30 1
7 - Проволока КО 1,4 0,5 M
8 748-60-180СП Гидроцикпон 1
9 700-41-3402 Штуцер 2
10 - Кольцо 30×36 8
11 748-60-380 Штуцер 1
12 46588 Кольцо 1
13 748-60-384 Корпус 1
14 748-60-172 Ввертыш 1
15 46764 Кольцо 2
16 748-60-287СП Бункер 1
17 - Кольцо 24×30 1
18 700-37-2234 Пробка 1
19 748-60-291СП Труба 1
20 700-41-3387 Болт поворотного угольника 2
21 748-60-191 Колпачок 1
22 - Кольцо 33×39 3
23 700-30-316 Гайка 1
24 748-60-197 Винт 1
25 748-60-343 Корпус 1
26 700-38-889 Пружина 1
27 748-60-182 Золотник 1
28 748-60-188 Дроссель 1
29 700-37-142 Пробка 1
30 748-60-276СП Hacoc 1
31 700-40-4451 Кольцо 1
32 748-60-911 Болт 10
33 - Шайба 10.02 10
34 748-60-89;
748-60-89-1
Прокладка 1
35 748-60-164 Валик 1
36 749-60-106СП Труба 1
37 748-60-241СП Клапан 1
38 700-42-2011 Проволока 1

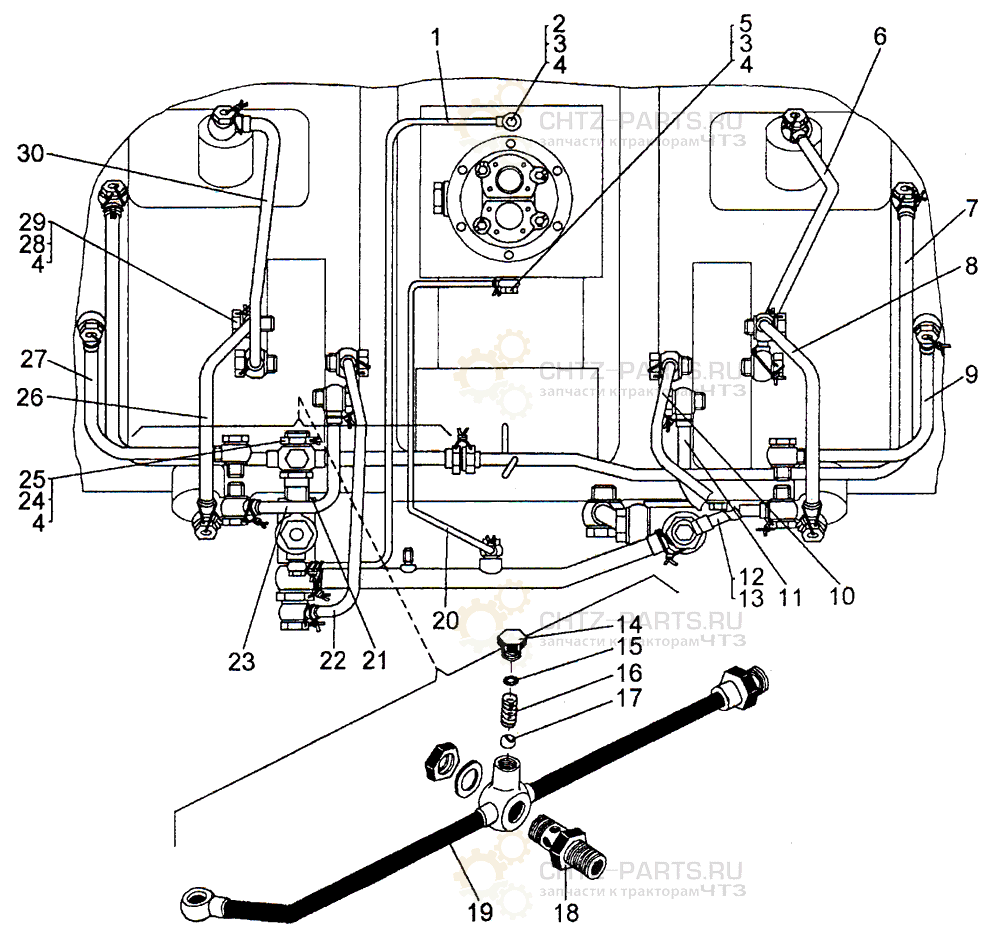

Система управления и смазки трансмиссии ДЭТ-320

Поз. Обозначение Наименование Кол.
1 748-60-242СП Труба 1
2 700-28-2457 Болт поворотного угольника 2
3 - Кольцо 12×16 8
4 - Проволока КО 1,6 5,6 M
5 700-55-49 Болт 1
6 749-60-101СП Труба 1
7 748-60-145СП Трубопровод 1
8 748-60-154СП Труба 1
9 748-60-236СП Труба 1
10 749-60-104СП Труба 1
11 749-60-103СП Труба 1
12 700-28-911 Болт 10
13 - Шайба 10.02 10
14 700-37-128 Пробка 1
15 - Шайба 6.01.019 3
16 700-38-804 Пружина 1
17 - Шарик Б16-100 1
18 748-60-185 Болт -
19 748-60-199СП Трубопровод 1
20 749-60-105СП Труба 1
21 700-40-7415 Кольцо 1
22 749-60-102СП Труба 1
23 748-60-238СП Труба 1
24 - Кольцо 33×39 2
25 700-30-316 Гайка 1
26 748-60-153СП Труба 1
27 748-60-269СП Труба 1
28 748-60-130 Штуцер 22
29 - Кольцо 20×26 44
30 748-60-148СП Труба 1
