Мостик горного тормоза ДЭТ-250



Поделиться

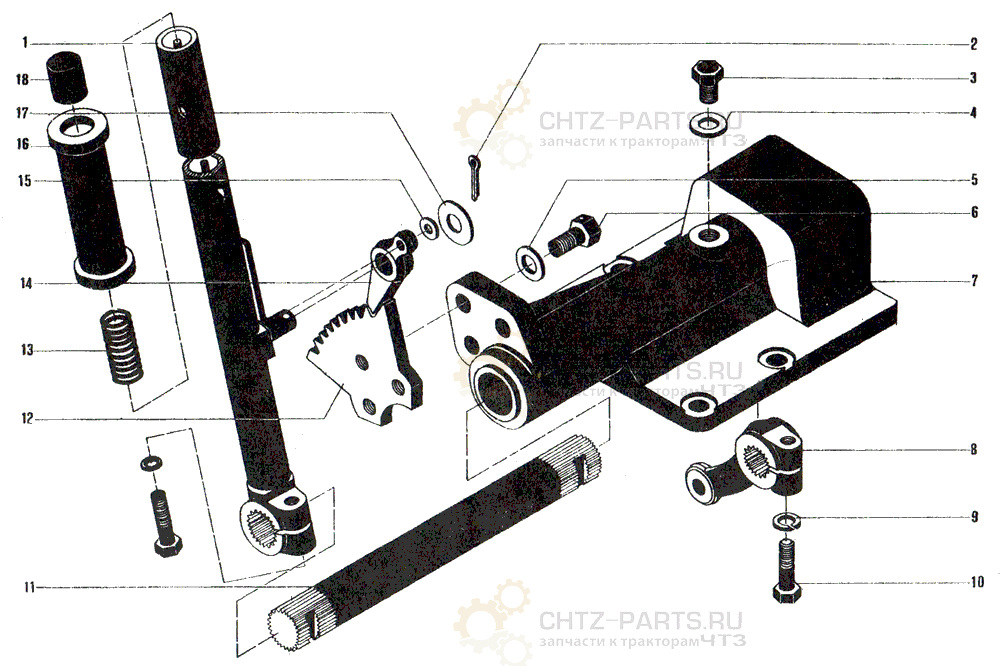

748-17-399СП Мостик горного тормоза ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-17-249CΠ Рычаг 1 1,559
2 ГОСТ 397-79 Шплинт 3,2×25 1
3 700-37-315-02 1 Пробка 1 0,016
4 700-40-260-06 Прокладка I 0,0002
5 700-31-96 Шайба 3 0,003
6 ГОСТ 7796-70 Болт 3M12×25.46 3
7 748-17-398CΠ Кронштейн 1 2,66
8 748-17-336 Рычаг I 0,245
9 ГОСТ 6402-70 Шайба 10 ОТ 65Γ 09 2
10 ГОСТ 7795-70 Болт M10×40.46.019 2
11 748 17-333 Валик I 1,36
12 748-17-334 Сектор I 0,39
13 730-17-239 Пружина 1 0,008
14 748-17-335-1 Защелка 1 0,07
15 ГОСТ 11371-78 Шайба 5.01.05 1
16 KB 17-96 Рукоятка рычагауправления 1 0,12
17 ГОСТ 11371-78 Шайба 16×2,5-01 1
18 748-17-638 Кнопка 1 0,042
1 Для тропиков заказывать 700-37-315.
