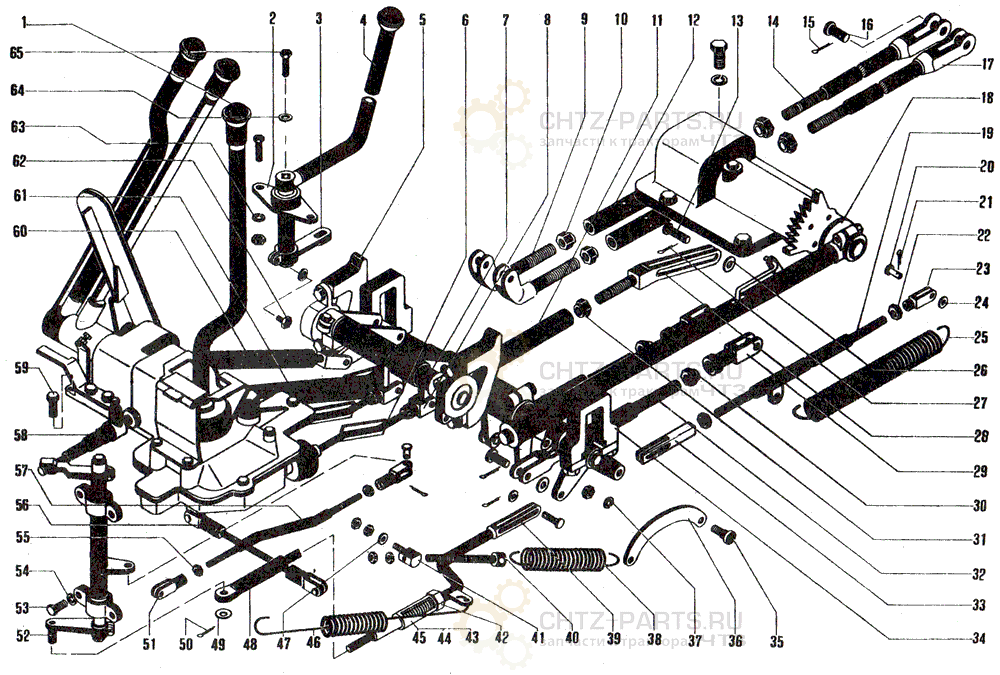

748-17-11СП Приводы управления ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-17-409CΠ Плита управления 1 28,7
2 748-17-415CΠ Мостик 1 0,66
3 748-17-622 Рычаг 1 0,292
4 748-17-439CΠ Рычаг 1 0,58
5 748-17-425CΠ Мостик 1 4,73
6 748-17-214CΠ Тяга 2 0,24
7 ГПШ M10×1 Гайка шестигранника специальная 4 0,0098
8 748-17-346-1 Проушина 2 0,09
.9 748-17-305CΠ Тяга 9 0,342
10 700-30-2314 Гайка 2 0,026
11 748-17-252CΠ Тяга 1 0,75
12 748-17-364CΠ Муфта 2 0,326
13 700-47-2110 Ось 16 0,032
14 748-17-306CΠ Тяга 14 3,31
15 ГОСТ 397—79 Шплинт 4×25 2
16 700-47-68 Валик с головкой 2 0,62
17 748-17-3O7CΠ Тяга I 3.31
18 748-17-399CΠ Мостик I
19 748-17-417CΠ Тяга 1 0,55
20 700-40-2108 Ось 9 0,01
21 ГОСТ 397—79 Шплинт 2×16 11
22 ГОСТ 5915—79 Гайка M10.6.019 7
23 748-17-633 Вилка тяги 3 0,06
24 700-31-2567 Шайба 10 0,0012
25 700-38-2512 Пружина 1 0,6
26 ГОСТ 11371—78 Шайба 12.02 16 max
27 ГОСТ 397—79 Шплинт 3,2×20 17
28 748-17-344 Проушина 1 0,57
29 748-17-477 Проушина 4 0,19
30 700-30-2313 Гайка 6 0,026
31 ГОСТ 5915—70 Гайка M18×1,5.019 1
32 748-17-359CΠ Тяга 2 0 4
33 748-17-560 Проушина I 0,107
34 748-17-396CΠ Мостик 1 7⅛
35 748-17-396 Палец 1 0,018
36 '748-17-392 Скоба 1 0,18
37 ГОСТ 6402—70 Шайба 8T 65Γ 06 2
38 700-38-2511 Пружина I 0,29
39 748-17-389CΠ Тяга I 0,92
40 748-17-391CΠ Тяга 1 0А2
41 748-17-393 Проушина 1 0,03
42 700-41-3354 Штуцер 1 0,041
43 334-78 Пружина 1
44 700-31-277 Шайба штампованная 1 0,012
45 748-17-392CΠ Труба 1 0,2
46 700-38-2600 Пружина 1 0,3
47 ГОСТ 11371—78 Шайба 8.02 1 max
48 748-17-388CΠ Тяга 1 0,207
49 700-31-443 Шайба 1 0,0025
50 ГОСТ 397—79 Шплинт 3,2×25 1
51 748-17-632 Вилка тяги 4 0,06
52 748-17-387CΠ Мостик 1 1,48
53 ГОСТ 7796—70 Болт M12×35.56.019 15
54 ГОСТ 6402—70 Шайба 12 ОТ 65Γ 06 15
55 ГОСТ 5915—70 Гайка М8.6.019 9
56 748-17-613 Тяга 1 0,099
57 748-17-195CΠ Тяга 1 0,11
58 748-17-191CΠ Привод подачи топлива ручной 1 0,35
59 ГОСТ 7796—70 Болт M12×25.56.019 1
60 748-17-404CΠ Тяга 1 0,27
61 748-17-336CΠ Тяга 2 0,76
62 ГОСТ 7795—70 Болт M8×35.56.0I9 1
63 ГОСТ 6402—70 Шайба 10 ОТ 65Γ 06 2
64 ГОСТ 6958—72 Шайба 8.02.019 1
65 ГОСТ 7796—70 Болт M8×16.56.019 1
