Блок с картером и кожухами Т-130 Б-130



Поделиться

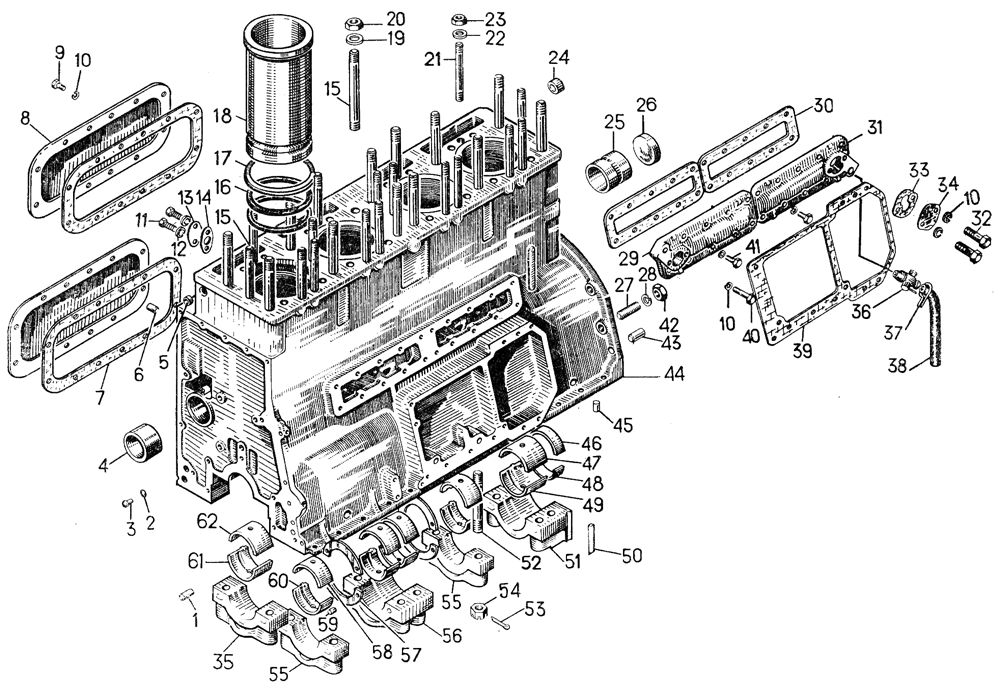

Блок с картером и кожухами на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
- 21-43-сб121 Кран КР-3Б 1
- 51-01-101СП Блок с гильзами 1
- 51-01-102СП Блок с крышками 1
- 51-01-103СП Блок с втулками 1
- А23.01-103-160сбН1 Комплект коренных вкладышей 1-го нормального размера 1
- А23.01-103-160сбН2 Комплект коренных вкладышей 2-го нормального размера 1
1 3262 Штифт цилиндрический 2
2 40738 Кольцо 2
3 01464 Трубка 1
4 А57.02.001А Втулка распределительного вала 1
5 0280 Заглушка 1
6 32221 Штифт цилиндрический 2
7 40849 Прокладка 2
8 01467 Крышка 2
9 - Болт M10×22.58.019 24
10 - Шайба 10 ОТ 65Г 09 46
11 - Болт М8Х20.58.019 2 2
12 - Шайба 8Т 65Г 09 2 2
13 71134 Фланец 1 2
14 40984 Прокладка 1 2
15 01434 Шпилька 12
16 40210 Кольцо 8
17 40201 Прокладка 4
18 01466-2 Гильза цилиндра 4
19 31340 Шайба 8
20 30211 Гайка 12
21 2971 Шпилька 18
22 3178 Шайба 16
23 30212 Гайка 18
24 40857СП Сальник 1
25 А57.02.003А Втулка распределительного вала 3
26 01173 Заглушка 1
27 29316 Шпилька 7
28 - Шайба 20 ОТ 65Г 09 7
29 14-01-71 Крышка l
30 700-40-4456 Прокладка 2
31 14-01-72 Крышка задняя 1
32 - Болт М10Х20.58.019 2
33 46792 Прокладка 2
34 16-01-139 Крышка 2
35 011011 1 Крышка переднего подшипника 1
36 - Кран КР-ЗБ 1
37 - Проволока КО-1,6 1
38 46804 Рукав 1
39 700-40-2195 Прокладка 1
40 - Болт М10Х40.58.019 2
41 - Болт M10×25.58.019 19
42 3014 Гайка 7
43 32222 Штифт цилиндрический 2
44 51-01-1 1 Блок 1
45 32223 Штифт цилиндрический 2
46 А23.01-10314А 3
А23.01-10314А-01 4
Вкладыш коренного подшипника верхний 1
47 А23.01.10312А 3
А23.01-10312А-01 4
Вкладыш коренного подшипника верхний 1
48 А23.01-10315А 3
А23.01-10315А-01 4
Вкладыш коренного подшипника, нижний 1
49 А23.01.10313А 3
А23.01-10313А-01 4
Вкладыш коренного подшипника нижний 1
50 40279 Прокладка 2
51 14-01-19 1 Крышка заднего подшипника 1
52 01403 Шпилька 14
53 - Шплинт 4×40 14
54 30210 Гайка 14
55 011012 1 Крышка промежуточного подшипника 2
56 29-01-31 1 Крышка среднего подшипника 1
57 А23.01-13701А 5 Кольцо упорное 4
58 А23.01.10310А
А23.01-10310А-01 4
Вкладыш коренного подшипника верхний 4
59 700-32-2038 Штифт 5
60 А23.01-10311А 3
А23.01-10311А-01 4
Вкладыш коренного подшипника нижний 4
61 А23.01-10309А 3
А23.01-10309А-01 4
Вкладыш коренного подшипника нижний 1
62 Л23-01-10308А 3
А23.01-10308А-01 4
Вкладыш коренного подшипника верхний 1
1 Отдельно не поставляется. Заказывать 51-01-102СП.
2 Для тропиков.
3 Заказывать комплект А23.01-103-160-сбН1 при применении валов 16-03-1120КСП, при перешлифовке валов заказывать ремонтные комплекты.
4 Заказывать комплект А23.01-103-160сбН2 при применении валов 16-03-112СП, 16-03-1120ШСП; при перешлифовке валов заказывать ремонтные комплекты.
5 Отдельно не поставляется, входит в комплекты А23.01-103-160сбН1 или ремонтные.
