Турбокомпрессор Т-130 Б-130



Поделиться

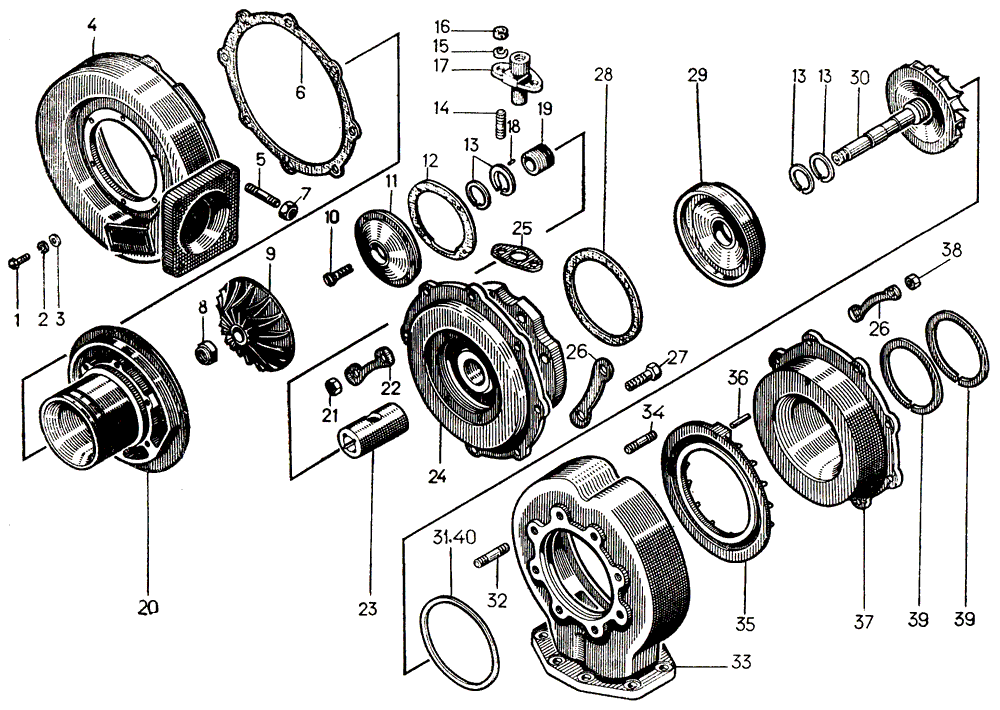

Турбокомпрессор ТКР-11Н-3, комплект 92.000-06 на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
92.000-06 Турбокомпрессор ТКР-11Н-3 1
92.000-51 Комплект ТКР с трубками для запасных частей 1
92.330 Корпус средний 1
92.340 Корпус турбины 1
92.530 Вал 1
92.550 Ротор 1
92.560 Корпус средний 1
92.920 Корпус турбины 1
92.930 Корпус компрессора 1
1 Болт М6×20.58.029 6
2 Шайба 6Т 65Г 09 6
3 31529 Шайба 6
4 93.094 Корпус компрессора 1
5 Шпилька М8×22.66.029 4
6 700-40-2884 Прокладка 5
7 Гайка М8×1,6.029 4
8 111.30124.11 Гайка 1
9 92.209 Колесо компрессора 1
10 Винт B1 M6-8g×16.58.029 4
11 92.440 Диск 1
12 700-40-6582 Прокладка 1
13 111.30123.00 Кольцо 4
14 Шпилька М8×16.66.029 4
15 Шайба 8Т 65Г 09 2
16 Гайка М8.6.029 2
17 111.30106.01 Фиксатор 1
18 92.239 Штифт 1
19 92.068 Кольцо 1
20 92.200 Вставка компрессора 1
21 Гайка М10.6.089 8
22 700-31-2447 Пластина 4
23 111.30105.00 Подшипники 1
24 92.227 Корпус средний 1
25 111.30131.00 Прокладка 1
26 700-31-2414-3 Пластина 4
27 Болт M8×20.58.029 8
28 111.30129.00 Прокладка 1
29 111.30015.00 Диск 1
30 92.520 Вал 1
31 92.214 Прокладка 2
32 700-29-2368 Шпилька 8
33 92.201 Корпус турбины 1
34 29495-3 Шпилька 8
35 92.202 Сопловой венец 1
36 32205 Штифт 1
37 92.203 Вставка турбины 1
38 Гайка М8.6.089 8
39 Л27.00.007 Кольцо 2
40 92.238 Прокладка 1
