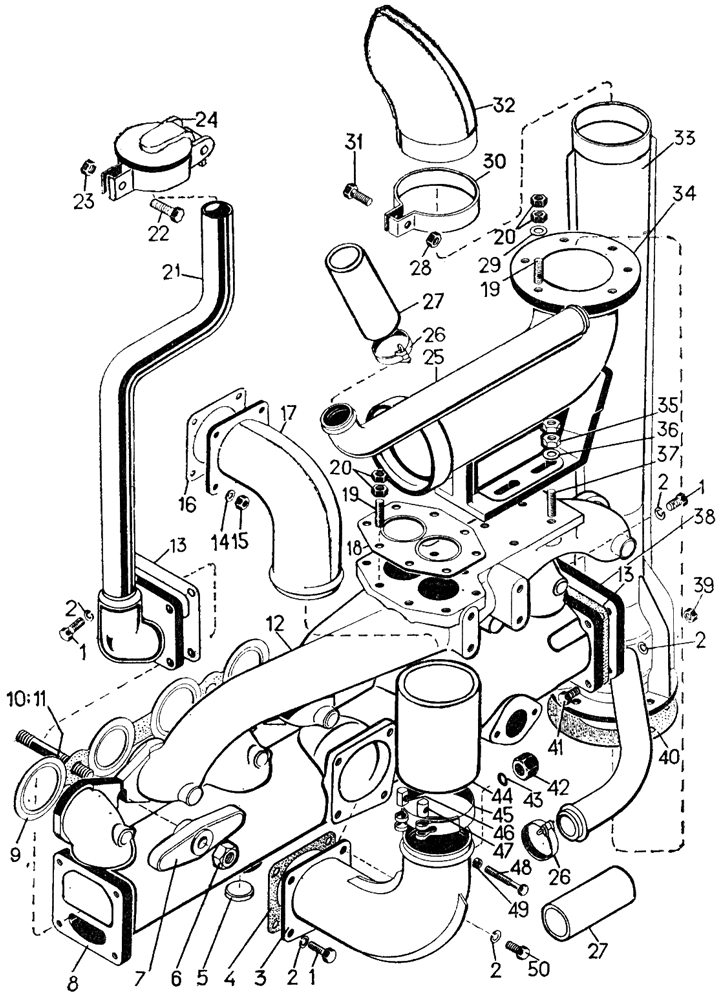

Установка коллекторов на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
51-05-11СП Коллектор всасывающий 1
51-05-113СП Болт стяжной 4
51-05-415СП Хомут 4
1 Болт М10Х25.58.019 6
2 Шайба 10ОТ 65 Г 09 8
3 51-05-128СП Патрубок ниж­ний 1
4 700-40-2233 Прокладка 1
5 0295 Заглушка 3
6 3013 Гайка 4
7 05688 Планка при­жимная 4
8 51-05-28 Коллектор 1
9 700-40-3880СП Прокладка 2
10 700-29-2210 Шпилька 2
11 700-29-2211 Шпилька 2
12 16-05-291 Коллектор вы­хлопной 1
13 700-40-2281 Прокладка 1
14 Шайба 8Т 65Г 09 4
15 Гайка М8Х16.019 4
16 700-40-2758 Прокладка 1
17 51-05-135СП Патрубок 1
18 700-40-2754СП Прокладка 1
19 Шпилька М10Х35.66.089 14
20 Гайка М10.6.089 1
21 16-05-216СП Труба вы­хлопная пуско­вого двигателя 1
22 Болт Мб X 20.58.019 1
23 Гайка М6.6.019 4
24 14-05-133СП Крышка 1
25 51-05-152 Труба 1
26 Хомут 55 4
27 700-40-3686 Рукав 2
28 Гайка М8.6.019 3
29 31308 Шайба 6
30 51-05-131 Хомут 1
31 Болт М8Х35.58.019 1
32 51-05-143СП Патрубок 1
33 51-05-166СП Труба выхлоп­ная 1
33 16-05-279 Крышка 1
34 16-05-570 Патрубок вы­пускной 1
35 3011-7 Гайка 8
36 3135 Шайба 4
37 Шпилька М12Х35.66.089 4
39 Гайка М10.6.019 28
40 700-40-2636 Прокладка 1
41 Болт М10Х40.58.019 1
42 51-05-34 Гайка 1
43 401157 Кольцо 1
44 700-40-3484 Рукав 1
45 51-05-114СП Лента 4
46 51-05-38 Серьга 4
47 51-05-39 Серьга 4
48 700-28-2377 Болт 4
49 51-05-35 Втулка 4
50 Болт М10Х20.58.019 2
