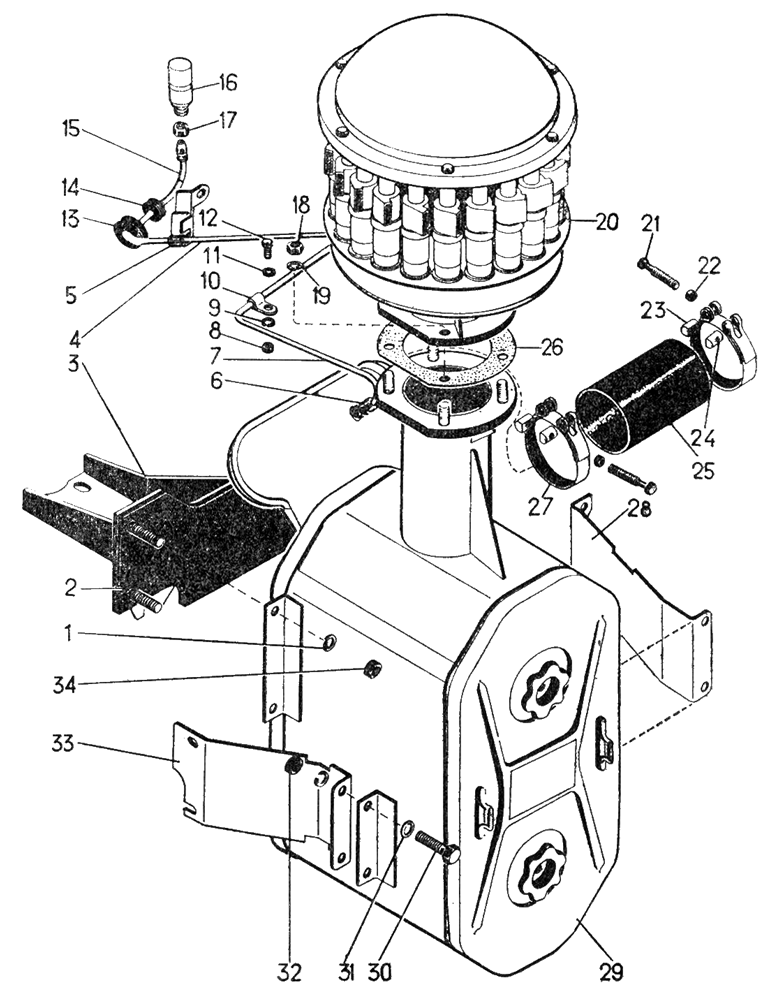

Установка воздухоочистителя на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
- 51-05-ЗСП Установка воздухоочистителя и коллекторов 1
- 51-05-109СП Установка воздухоочистителя 1
- 51-05-113СП Болт стяжной 2
- 51-05-115СП Хомут 2
- 51-05-146СП Установка сигнализатора 1
1 - Шайба 120Т 65 Г 09 4
2 700-40-5755 Прокладка 1
3 51-05-106СП Кронштейн 1
4 700-40-6726 Трубка 1
5 16-25-13 Хомут 1
6 41181 Ниппель 1
7 51-05-148СП Трубка 1
8 - Гайка М8.6.019 2
9 - Шайба 8Т 65 Г 09 2
10 700-41-2760 Хомутик 2
11 31386 Шайба 2
12 - Болт M8X20.58.019 2
13 41879 Кольцо 1
14 700-40-4995-1 Втулка 1
15 51-05-147СП Трубка 1
16 - Сигнализатор засоренности воздухоочистителя ОР-9928-1 1
17 - Гайка М14Х1,5.6.019 2
18 - Гайка М10.6.019 5
19 - Шайба 10ОТ 65 Г 09 5
20 16-05-320СП Мультициклон 1
21 700-28-2377 Болт 2
22 51-05-35 Втулка 2
23 51-05-39 Серьга 2
24 51-05-38 Серьга 2
25 700-40-3484 Рукав 1
26 700-40-4621 Прокладка 1
27 51-05-114СП Лента 2
28 51-05-5 Кронштейн правый 1
29 51-05-139СП Воздухоочиститель 1
30 - Болт М12Х25.58.019 4
31 3135 Шайба 4
32 3011 Гайка 4
33 51-05-6 Кронштейн левый 1
34 - Гайка М12Х1,25.6.019 4
