Кривошипно-шатунный механизм пускового двигателя Т-130 Б-130



Поделиться

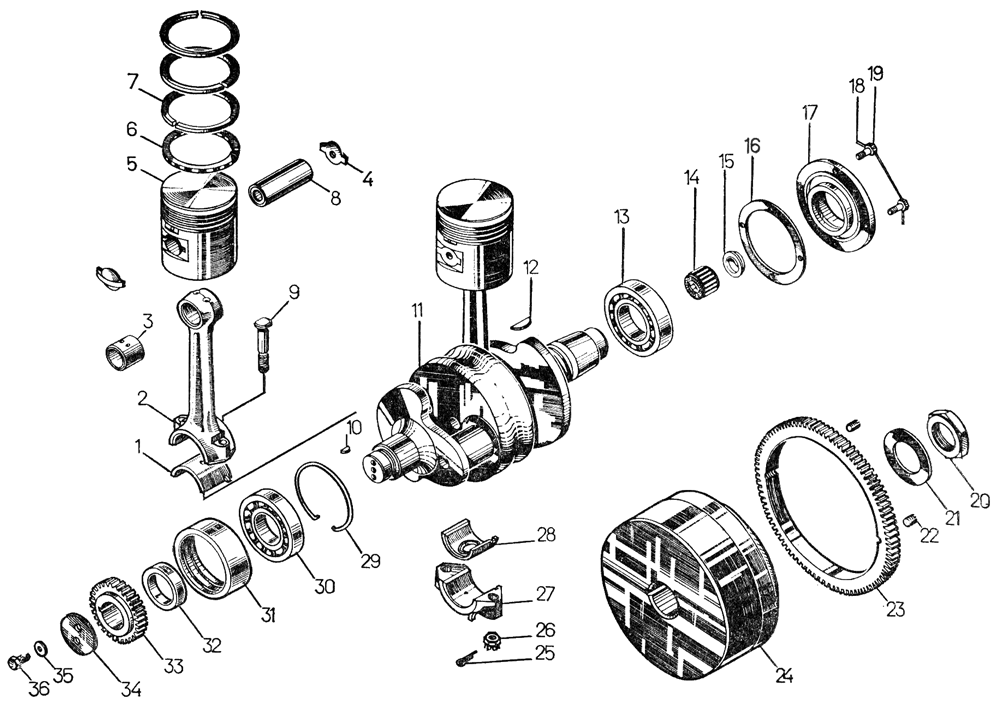

Кривошипно-шатунный механизм пускового двигателя на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
- 17-03-103СП Маховик 1
- 17-03-104СП Поршень с шатуном 1
- 17-03-105СП Вал коленчатый 1
- 17-03-111СП Болт 2
- 03427СП Шатун 2
- 03740СП Шатун 2
1 А23.01.5403 10 Вкладыш 2
2 03344 8 Шатун 2
3 03148 3 Втулка 2
4 03159 Заглушка 4
5 03349 3 Поршень 2
6 03351 9 Кольцо поршневое маслосъемное 2
7 03350 9 Кольцо поршневое компрессионное 6
8 03158 3
03158-1 3
Палец поршневой 2
9 03346 Болт шатунный 4
10 3429 Шпонка 1
11 03341 Коленчатый вал 1
12 3423 Шпонка 1
13 - Подшипник 211 1
14 - Подшипник 45804 1
15 03134 Заглушка 1
16 40301 Прокладка 1
17 03176 Шайба 1
18 17-03-16 Пластина 2
19 - Болт М6Х16.58.019 4
20 03144 Гайка 1
21 31100 Шайба 1
22 - Винт М8X12.66 2
23 17-03-3 Венец маховика 1
24 17-03-2 Маховик 1
25 - Шплинт 3,2X20 4
26 3082 Гайка 4
27 03345 8 Крышка шатуна 2
28 А23.01.5404 10 Вкладыш 2
29 03175 Кольцо стопорное 1
30 - Подшипник 210 1
31 03172 Корпус подшипника 1
32 03174 Кольцо дистанционное 1
33 03356 Шестерня 1
34 03142 Шайба 1
35 3199 Пластина 1
36 - Болт М8Х20Х58.019 2
3 При необходимости заказывать ремонтные комплекты.
8 Отдельно не поставляется, при необходимости заказывать 03740СП.
9 Заказывать 03712СП или ремонтные комплекты.
10 Заказывать комплект А23.01-54-130сбП2.
см. Перечень деталей ремонтных размеров
