Система охлаждения Т-130 Б-130



Поделиться

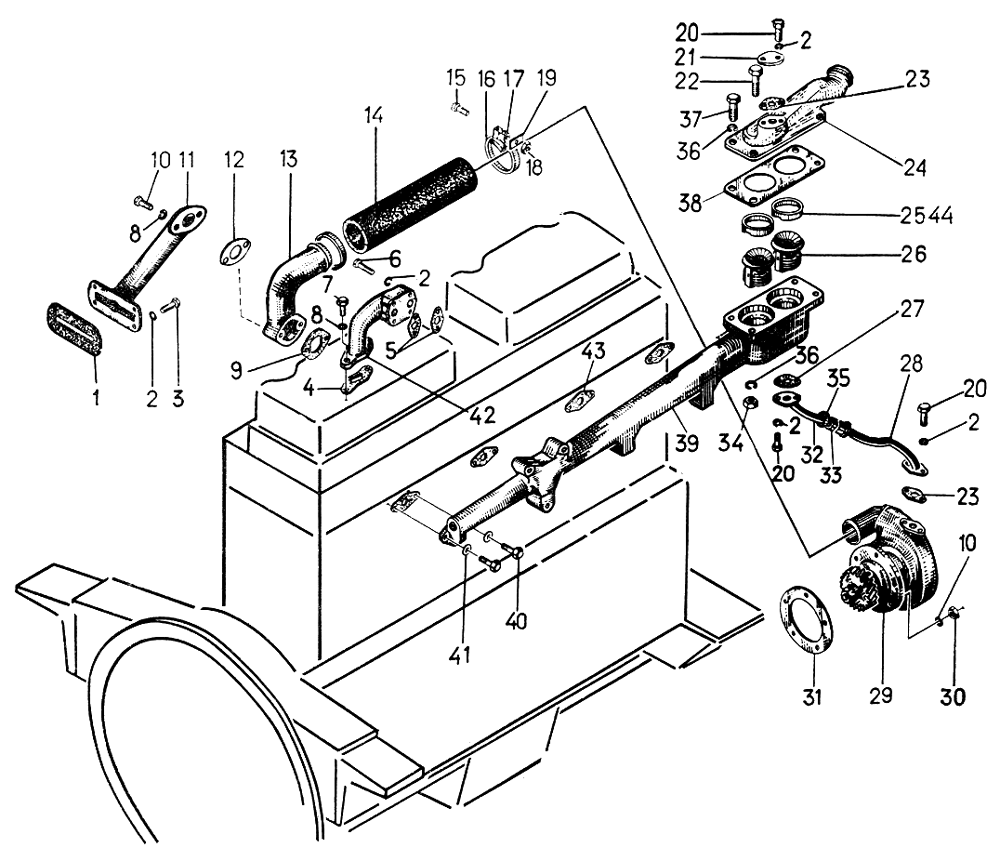

Система охлаждения 51-08-1СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
51-08-105СП Труба водоотводная 1
700-41-2230СП Хомут 2
1 40952 Прокладка 1
2 Шайба 8Т 65Г 09 12
3 Болт М8×35.58.019 4
4 46236 Прокладка 1
5 46237 Прокладка 2
6 Болт М8×45.58.019 4
7 Болт М10×40.58.019 2
8 Шайба 10 ОТ 65Г 09 9
9 46792 Прокладка 1
10 Болт M10×80.58.019 2
11 51-08-26 Труба 1
12 40285 Прокладка 1
13 51-08-19 Труба 1
14 42701 Рукав 1
15 700-28-2176 Болт 2
16 700-41-3334 Лента хомута 2
17 37-26-71 Накладка 2
18 Гайка М8.6.019 2
19 700-31-2269 Шайба стопорная 2
20 Болт М8×20.58.019 4
21 0299 Заглушка 1
22 Болт М12×1.25×40.58.019 3
23 700-40-2969 Прокладка 1
24 51-08-13 Крышка 1
25 51-08-9 Кольцо прижимное 2
26 Термостат ТС 108-1306100 2
27 40751 Прокладка 1
28 16-08-153СП Труба 1
29 16-08-140СП Насос водяной 1
30 700-30-2099 Гайка 5
31 700-40-2194 Прокладка 1
32 29-08- 103СП Труба 1
33 46834 Рукав 1
34 3010 Гайка 3
35 Хомут 30 2
36 Шайба 12ОТ 65Г 09 4
37 700-28-2173 Болт 1
38 40919 Прокладка 1
39 16-08-108 Труба водоотводная 1
40 Болт М10×30.58.019 8
41 40839 Кольцо 8
42 08598 Труба сливная 1
43 40155 Прокладка 4
44 51-08-17 Кольцо прижимное 2
