Установка радиатора Т-130 Б-130



Поделиться

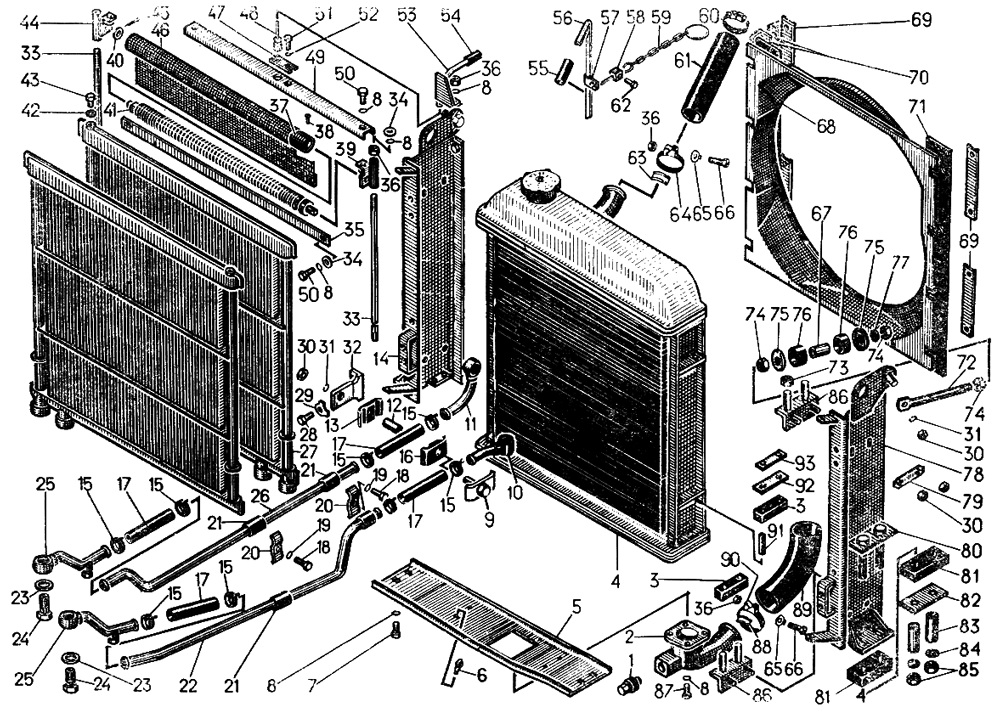

Установка радиатора 24-304СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
18-08-18СП Установкашторки 1
18-08-190СП Шторка 1
24-08-8СП Радиатор с рамой 1
24-08-145СП Валик шторки 1
24-09-125СП Трубопровод 1
24-09-127СП Трубопровод 1
700-41-2222СП Хомут 2
1 700-37-2055 Пробка 1
2 24-08-177СП Кран 1
3 700-40-4915-1 Амортизатор 8
4 Радиатор водяной 130У.13.010-1 1
5 24-08-170 Опора 1
6 700-40-4402 Амортизатор 4
7 Болт М8×20.58.019 4
8 Шайба 8Т 65Г 09 8
9 24-08-152СП Скоба 4
10 50-09-122СП Труба 1
11 50-09-121СП Труба 1
12 24-08-5 Втулка 4
13 700-40-3238-1 Прокладка 4
14 24-08-172СП Боковина левая 1
15 Хомут 30 4
16 700-40-3137 Прокладка 4
17 700-46-2063 Рукав 2
18 Болт М10×20.58.019 2
19 Шайба 10ОТ 65Г 09 2
20 09745 Прижим 2
21 42212 Муфточка 4
22 24-09-49 Труба 1
23 Кольцо 22×30 8
24 700-41-3306 Болт полый 4
25 50-09-120СП Труба 1
26 24-09-47 Труба 1
27 24-09-3СП Радиатор масляный 2
28 Болт М10×30.58.019 8
29 700-31-2213 Шайба 8
30 3011 Гайка 8
31 Шайба 12ОТ 65Г 09 6
32 24-08-100 Кронштейн 4
33 081235 Стержень 2
34 31386 Шайба 8
35 24-08-89 Планка 1
36 Гайка М8.6.019 6
37 24-08-СБ150 Барабан 1
38 Винт B1M4-8g×8.58.019 2
39 081387СП Кронштейн левый 1
40 31365 Шайба 1
41 24-08-СБ151 Механизм натяжения 1
42 700-40-260-10 Прокладка 2
43 37122 Пробка 2
44 081388СП Кронштейнправый 1
45 Шплинт 2×14 1
46 24-08-92 Полотно l
47 08973 Накладка 1
48 18-08-191СП Трос 1
49 24-08-сб150 Рамка 1
50 Болт М8× 16.58.019 2
51 Болт М6×16.58.019 1
52 Шайба 6Т 65Г 09 1
53 24-08-178СП Кронштейн 1
54 700-46-2090 Рукав 1
55 700-40-3479 Рукав 1
56 24-08-192 Трубка 1
57 08414 Скоба 4
58 081430 Муфта 1
59 081208СП Цепь 1
60 37-26-139СП Хомут 2
61 700-46-2041 Рукав 1
62 Болт М6×14.58.019 1
63 37-26-71 Накладка 2
64 37-26-70 Лента хомута 2
65 700-31-2269 Шайба 2
66 700-28-2176 Болт 2
67 24-08-157 Втулка 2
68 24-08-173 Щиток 1
69 24-08-193 Накладка 4
70 24-08-166 Козырек 2
71 700-40-3758 Уплотнение 2
72 24-08-181СП Раскос 2
73 Гайка М10.6.019 8
74 Гайка М18×1,5.6.019 6
75 24-08-154 Тарелка 4
76 700-40-4428 Втулка 4
77 Шайба 18ОТ 65Г 09 2
78 24-08-173СП Боковина правая 1
79 24-08-164 Пластина 4
80 24-08-189СП Накладка 2
81 700-40-4923 Амортизатор 4
82 24-08-168 Накладка 2
83 24-08-169 Втулка 4
84 Шайба 16ОТ 65Г 09 4
85 3013 Гайка 4
86 24-08-174СП Уголок 4
87 Болт М8×25.58.019 4
88 700-41-3329 Накладка 2
89 700-46-2047 Рукав 1
90 700-41-3328 Лента хомута 2
91 24-08-171 Втулка 8
92 24-08-160 Планка 4
93 21-08-86 Пластина 4
