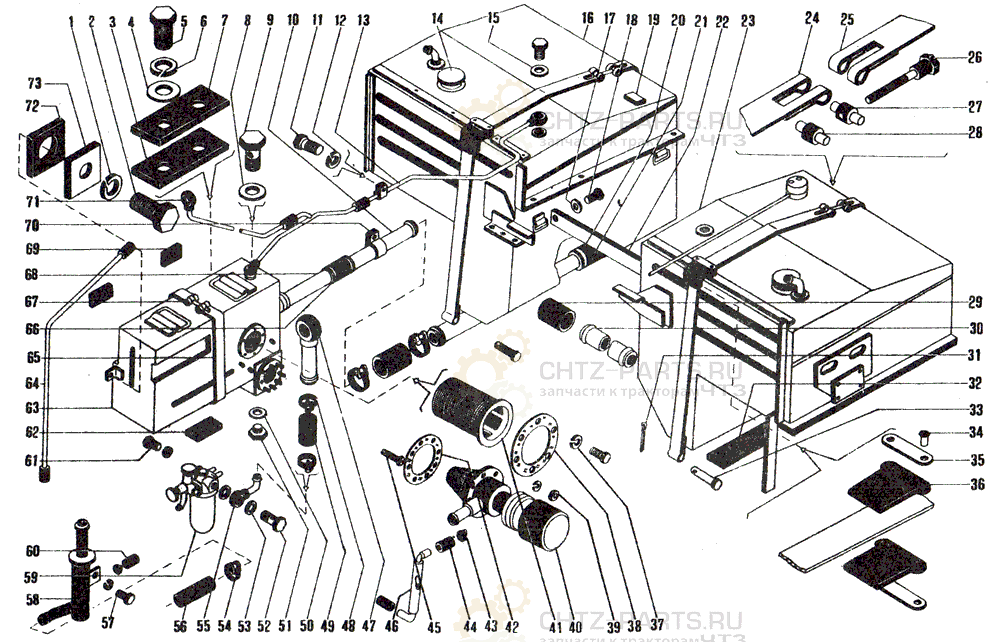

748-25-331СП Передний бак ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 6402—70 Шайба 12 ОТ 65Г 09 1
2 ГОСТ 7796—70 Болт М12×25.46 1
3 700-40-4236 Прокладка 1 0,003
4 ГОСТ 11371—78 Шайба 10-02 2
5 ГОСТ 7796—70 Болт М10×25.46 2
6 ГОСТ 6402—70 Шайба 10 ОТ 65Г 09 4
7 748-25-526 Прокладка 5 max 0,02
8 MH 4152—62 Кольцо 12×16
9 701-05-41 Болт зажимной 2 0,026
10 748-25-334 Труба 1 2,47
11 ГОСТ 7798—70 Болт М6×16.46 6
12 ГОСТ 6402—70 Шайба 6Т 65Г 09 15
13 748-25-337СП Труба 1 0,46
14 748-25-350СП Крышка 1 0,48
15 700-40-260-07 Прокладка 2 0,0002
16 748-25-304СП Бак 1 74,0
17 ГОСТ 6402—70 Шайба 16 ОТ 65Г 09 4
18 ГОСТ 7796—70 Болт М16×40.58 4
19 748-25-427 Зацеп 1 0,02
20 — Хомут 62 25
21 700-40-3501 Рукав 1 0,476
22 748-24-289СП Балка 1 3,83
23 748-25-339СП Бак 1 74,55
24 748-25-240СП Лента 2 0,944
25 748-25-242СП Лента 2 0,43
26 748-99-1122 Винт 3
27 748-25-624 Валик 1 0,05
28 748-25-625 Валик 1 0,056
29 700-40-3500 Рукав 5 0,136
30 748-25-577 Труба 2 1,2
31 ГОСТ 397—79 Шплинт 2×16.019 6
32 748-25-390 Прокладка 2 0,51
33 700-47-2009 Валик с головкой 6 0,052
34 ГОСТ 10229—68 Заклепка 6×16 2
35 748-25-406 Планка 2 0,02
36 748-25-405 Уплотнение 2 0,03
37 ГОСТ 6402—70 Шайба 8T 65Г 09 8
38 748-25-219 Прокладка 1 0,045
39 ГОСТ 5927—70 Гайка М6.6.019 6
40 — Агрегат электронасосный 1ЭЦН-2,8-000Е 1
41 748-25-188СП Фильтр 1 0,12
42 748-25-338 Прокладка 1 0,023
43 — Хомут 38 4
44 700-40-3492 Рукав 1 0,067
45 ГОСТ 17473—80 Винт B1М6-8g×16.58.019 2
46 748-25-346СП Tрубопровод 1 1,0
47 748-25-310СП Труба 1 0,183
48 — Хомут 26 2
49 700-40-3482 Рукав 1 0,038
50 КВ-05-97 Прокладка 1 0,0016
51 КВ-05-102 Пробка спускная 1 0,033
52 748-60-130 Штуцер 1 0,092
53 700-40-260-14 Прокладка 2 0,0009
54 — Хомут 22 2
55 748-25-347СП Труба 1 0,3
56 700-40-3480 Рукав 1 0,038
57 ГОСТ 7796—70 Болт М8×16.46.019 8
58 748-25-345СП Бачок 1 0,162
59 748-25-355СП Фильтр 1 4,42
60 700-40-3488 Рукав 1 0,055
61 ГОСТ 7796—70 Болт М10×30.46.019 2
62 700-40-4235 Прокладка 1 0,17
63 748-25-331СП Бак 1 16,67
64 748-25-34ОСП Труба 1 0,3
65 748-25-311СП Лента 1 0,16
66 700-46-2007 Рукав 1 0,044
67 748-25-312СП Лента 1 0,316
68 748-25-548 Труба 1 1,66
69 748-25-258 Прокладка 2 0,085
70 700-54-60 Хомутик 1 0,034
71 748-25-348СП Труба 1 0,61
72 748-25-256 Прокладка 2 max 0,005
73 748-25-257 Накладка 1 0,018
