Трубопровод низкого давления ДЭТ-250



Поделиться

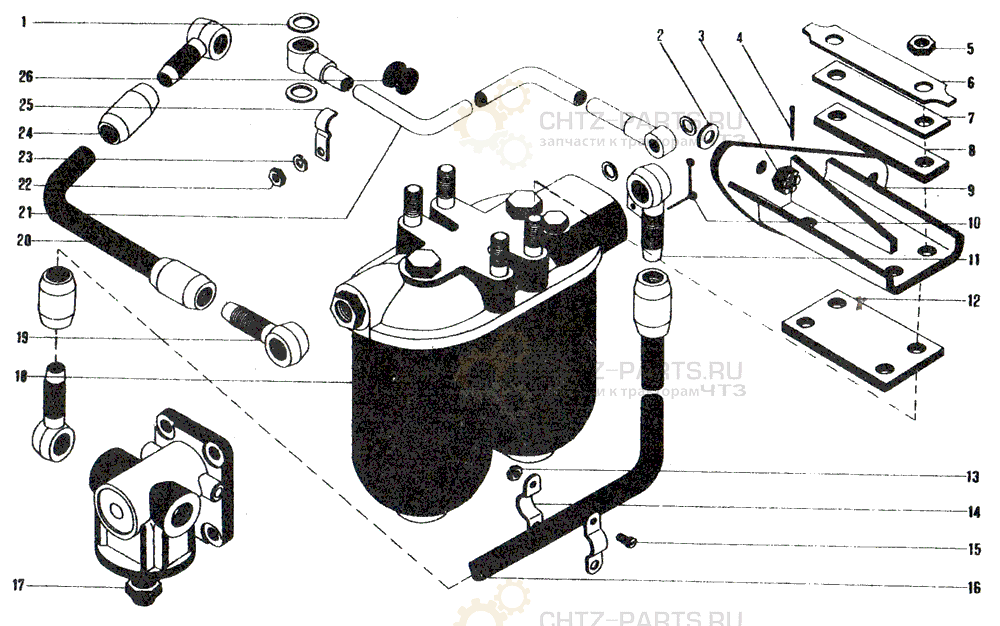

Трубопровод низкого давления ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
Сб.3335-07-12 Рукав гибкий 1 0,163
Сб.3335-09-14 Рукав гибкий 1 0,46
1 355-06 Кольцо 12×16 4 0,06
2 353-08-1 Шайба чистая 12 3 0,0035
3 351-26-1 Гайка с прорезями М12 3 0,016
4 354-15 Шплинт 3,2×25 3 1,61
5 351-09 Гайка М12×1,5 4 0,020
6 353-37 Шайба стопорная 13 2 0,019
7 3335-74 Прокладка 2 0,08
8 3335-73 Прокладка 2 0,02
9 Сб.3335-55-1А Кронштейн крепления топливного фильтра 1 1,6
10 354-22 Проволока стопорная L=100
11 Сб.3335-14-1 1 Угольник поворотный 1 0,082
12 3335-59 Прокладка 1 0,05
13 351-13 Гайка М5 1 0,0012
14 3335-63-1 Хомут 2 0,008
15 356-22 Винт M5×12 2 0,3
16 3335-22-8 2 Гибкий рукав ОТ фильтра к топливному насосу 1 0,077
17 Сб.332-00-7 Насос подкачивающий БНК-12ТК 1
18 Сб.3329-00-16 Фильтр тонкой очистки топливный 1 4,8
19 3335-29-2 1 Угольник поворотный 3 0,052
20 3335-24-12 Гибкий рукав ОТ БНК к топливному фильтру 1 0,26
21 Сб.3335-12-12 Трубка 1 0,27
22 351-06 Гайка М6 2 0,0025
23 353-23 Шайба 6Т 2 0,801
24 3335-60 2 Муфта 4 0,034
25 335-15-1 Планка нажимная 2 0,015
26 3335-38-4 Прокладка 2
1 Комплектно заказывать по сб.3335-09-14.
2 Комплектно с деталями 3335-29-2 и 3335-60 заказывать по сб.3335-07-12.
