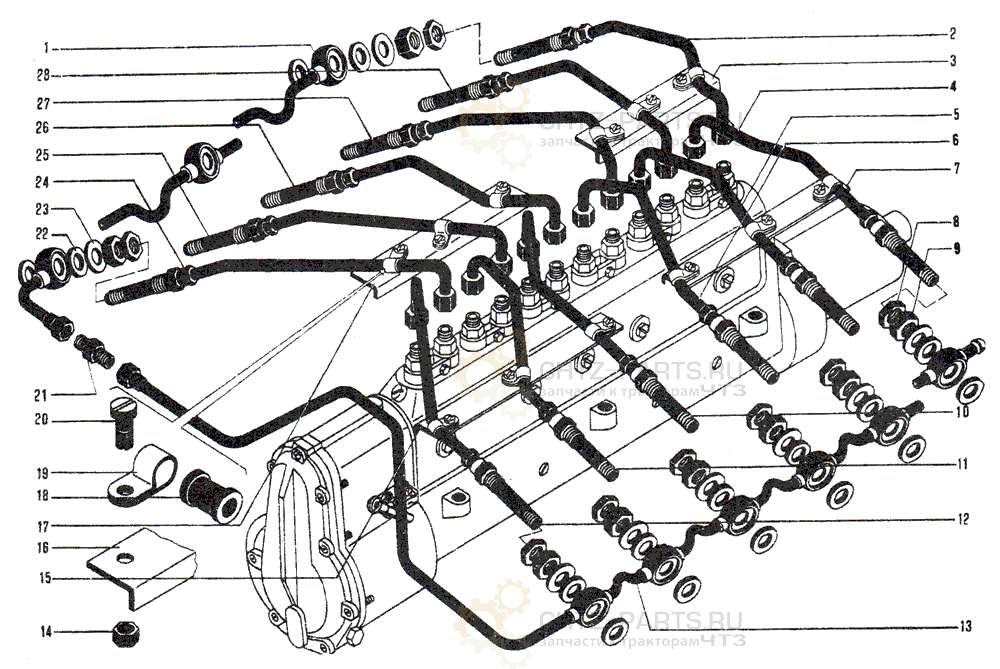

Трубопровод высокого давления ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
323-56 2 Угольник крепления труб 2 0,138
1 Сб.3334-175-7 Труба отвода топлива 1 0,674
2 Сб.323-11-9 2 Труба 1-го правого цилиндра 1 0,35
3 Сб.323-35-4 Труба 1 1,171
4 Сб.323-12-9 3 Труба 1-го левого цилиндра 1 0,359
5 Сб.323-10-9 3 Труба 2-го левого цилиндра 1 0,338
6 Cδ.323-08-9 3 Труба 3-го левого цилиндра 1 0,328
7 Сб.323-36-4 Труба 1 1,201
8 351-14 Гайка M18×1,5 12 0,024
9 323 92 Гайка M18×1,5 12 0,012
10 Сб.323-06-9 4 Труба 4-го левого цилиндра 1 0,323
11 Сб.323-04-9 4 Труба 5-го левого цилиндра 1 0,31
12 Сб.323-02-9 Труба 6-го левого цилиндра 1 0,323
13 Сб.3334-175-6 Труба отвода топ­лива 1 0,619
14 351-13 Гайка М5 12 0,0012
15 Сб.323-34-4 Труба 1 1,117
16 323-55 1 Угольник крепления труб 2 0,138
17 Сб.323-33-4 Труба 1 1,38
18 323-44-2 Прокладка 12 0,001
19 323-43-2 Скоба для крепления трубок 12 0,005
20 356-22 Винт M5×12 12 0,003
21 3334-241 Штуцер 1 0,025
22 3334-171 Кольцо уплотнительное 24 0,0024
23 323-91-1 Шайба 12 0,003
24 Сб.323-01-9 1 Труба 6-го правого цилиндра 1 0,335
25 Сб.323-03-9 1 Труба 5-го правого цилиндра 1 0,319
26 Сб.323-05-9 1 Труба 4-го правого цилиндра 1 0,316
27 Сб.323-07-9 2 Труба 3-го правого цилиндра 1 0,317
28 Сб.323-09-9 2 Труба 2-го правого цилиндра 1 0,328
1 Комплектно заказывать по сб.323-33-4.
2 Комплектно заказывать по сб.323-35-4.
3 Комплектно с деталью 323-55 заказывать по сб.323-36 4.
4 Комплектно с деталью 323-56 заказывать по сб.323-34-4.



...

...
