Карданная передача ПК46



Поделиться

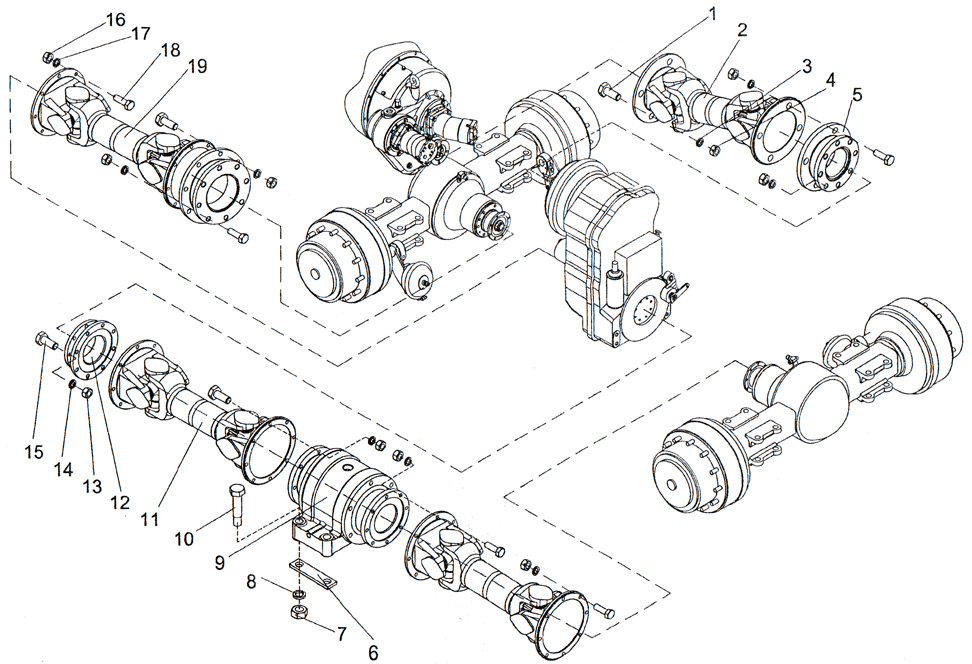

ПК46.16.00.000 Карданная передача ПК46
Поз. Обозначение Наименование Кол. Масса
1 027.11.50.014 Болт карданный 8 0,456
2 Вал карданный КИС 0106860-04 1 11,5
3 Шайба 14.65Г.019 ГОСТ 6402-70 8 0,035
4 027.13.22.314 Гайка 8 0,2
5 ПК46.16.00.006 Проставка 1 2,0
6 Вал карданный 151-2201010 -10 1 64,8
7 ПК46.16.00.008 Планка 2 0,7
8 Гайка М20-6Н.5.019 (S30) ГОСТ 5915-70 4 0,4
9 Шайба 20.65Г.019 ГОСТ 6402-70 4 0,05
10 ПК46.16.00.010 Опора промежуточная 1 48,8
11 ПК46.16.00.004 Болт 4 0,92
12 ПК46.16.00.020 Вал карданный 1 32
13 ПК46.16.00.007 Проставка 2 5,2
14 027.13.22.312 Гайка 16 0,528
15 Шайба 12.65Г.019 ГОСТ 6402-70 24 0,08
16 027.11.50.012 Болт карданный 16 0,816
17 027.13.22.309 Гайка 48 0,48
18 Шайба 10.65Г.019 ГОСТ 6402-70 16 0,032
19 027.11.50.009 Болт карданный 48 1,1
20 Вал карданный 375-2202010-02 1 23,0
Общий вес, кг 161

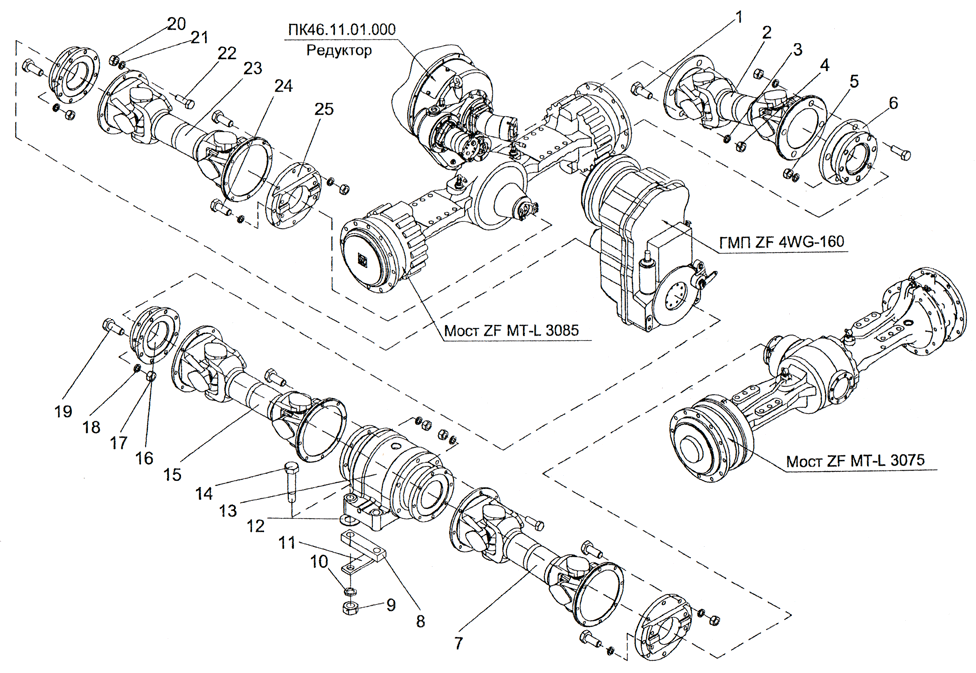

ПК46.16.10.000 Карданная передача

ПК46.16.10.000 Карданная передача
1 027.11.50.014 Болт карданный 8 0,456
2 Вал карданный КИС 0106860-04 1 11,5
3 Шайба 14.65Г.019 ГОСТ 6402-70 8 0,035
4 027.13.22.314 Гайка 8 0,2
5 Гайка М10-6Н.8.019 (S16) ГОСТ 5915-70 0,012
6 ПК46.16.00.006 Проставка 1 2,0
7 Вал карданный 151-2201010 -10 1 64,8
8 ПК46.16.00.005 Планка 2 2,2
9 Гайка М20-6Н.5.019 (S30) ГОСТ 5915-70 4 0,4
10 Шайба 20.65Г.019 ГОСТ 6402-70 4 0,05
11 ПК46.16.00.008 Планка 2 0,7
12 027.14.11.039 Шайба 6 0,005
13 ПК46.16.00.010 Опора промежуточная 1 48,8
14 ПК46.16.00.004 Болт 4 0,92
15 ПК46.16.00.020 Вал карданный 1 32
16 ПК46.16.00.007 Проставка 2 5,2
17 027.13.22.312 Гайка 16 0,528
18 Шайба 12.65Г.019 ГОСТ 6402-70 16 0,08
19 027.11.50.012 Болт карданный 16 0,816
20 027.13.22.309 Гайка 44 0,48
21 Шайба 10.65Г.019 ГОСТ 6402-70 64 0,032
22 027.11.50.009 Болт карданный 44 1,1
23 Вал карданный В160-2202010 1 23,0
24 ПК30.16.00.005 Болт карданный 12 0,023
25 ПК30.16.00.001 Проставка 2 2,1
Общий вес, кг 155
