Управление колесными тормозами ПК46



Поделиться

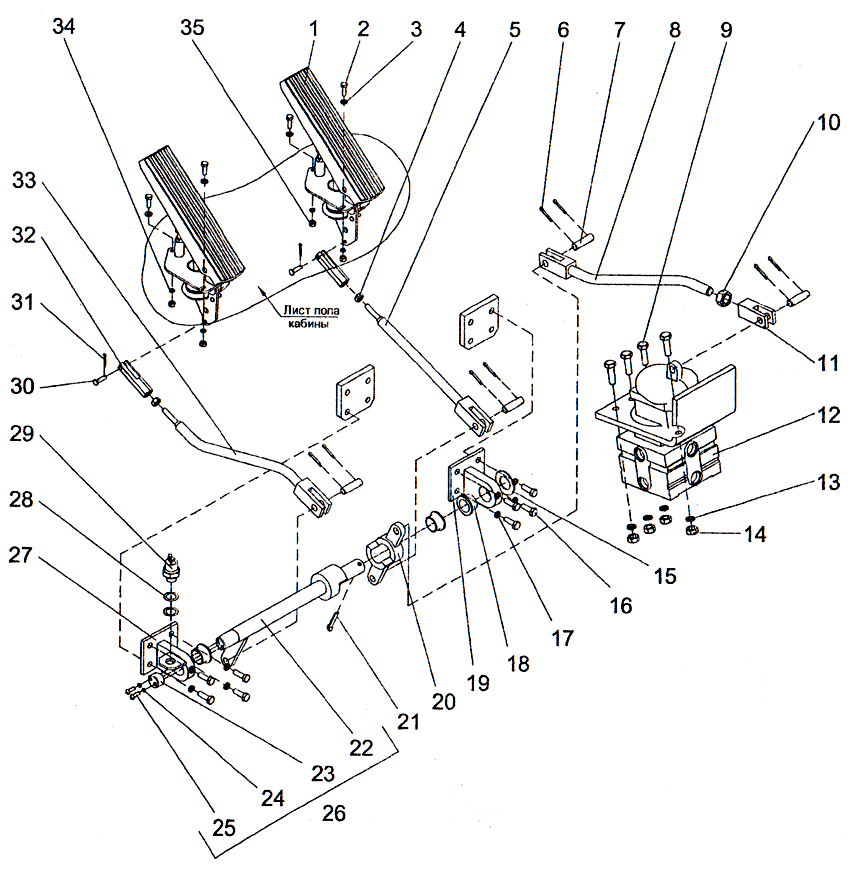

ПК46.13.03.000 Управление колесными тормозами ПК46
Поз. Обозначение Наименование Кол. Масса
1 Педаль FT-208990 2 2,5
2 Болт M6-6g×20.58.019 (S10) ГОСТ 7798-70 6 0,002
3 Шайба С.6.02.019 ГОСТ 11371-78 6 0.001
4 Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 10 0,005
5 ПК46.13.03.030 Тяга 1 0,202
6 Шплинт 3,2×20.019 ГОСТ 397-79 8 0,001
7 ПК46.13.03.018 Палец 3 0,03
8 ПК46.13.03.050 Тяга 1 0,464
9 Болт М10-6g×35.58.019 (S16) ГОСТ 7798-70 6 0,34
10 Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70 1 0,004
11 ПК46.13.03.021 Головка 1 0,023
12 Кран тормозной двухсекционный с рычагом
100-3514008 ТУ У 3.33,-00232124-069-96
1 3,514
13 Шайба 10.65Г.019 ГОСТ 6402-70 6 0,002
14 Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 6 0,001
15 ПК46.13.03.022 Шайба 6 0,001
16 Болт М8-6g×25.58.019 (S13) ГОСТ 7798-70 8 0.014
17 Шайба 8.65Г.019 ГОСТ 6402-70 8 0,001
18 Втулка ПА-010.02.001-03 3 0,004
19 ПК46.13.03.010 Опора 1 0,615
20 ПК46.13.03.060 Рычаг 1 0,511
21 Шплинт 6,3×36.019 ГОСТ 397-79 1 0,001
22 ПК46.13.03.070 Вал 1 1,77
23 Г1К46.13.03.017 Нажим 1 0,043
24 Винт В.М5-6g×25.58.019 ГОСТ 17473-80 2 0,003
25 Шайба 5.65Г.019 ГОСТ 6402-70 2 0,001
26 ПК46.13.03.080 Вал в сборе 1 1,82
27 ПК46.13.03.020 Опора 1 0,65
28 027.34.11.041 Кольцо 6 0,001
29 Выключатель ВК403А ТУ 37.003.188-76 1 0.03
30 ПК46.13.03.019 Палец 2 0,003
31 Шплинт 2×20.019 ГОСТ 397-79 2 0,0004
32 ПК46.13.01.004 Вилка 2 0,085
33 ПК46.13.03.040 Тяга 1 0,225
34 Шайба 6.65Г.019 ГОСТ 6402-70 6 0,001
35 Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70 6 0,001
Общий вес, кг 5,96
