Управление стояночным тормозом ПК46



Поделиться

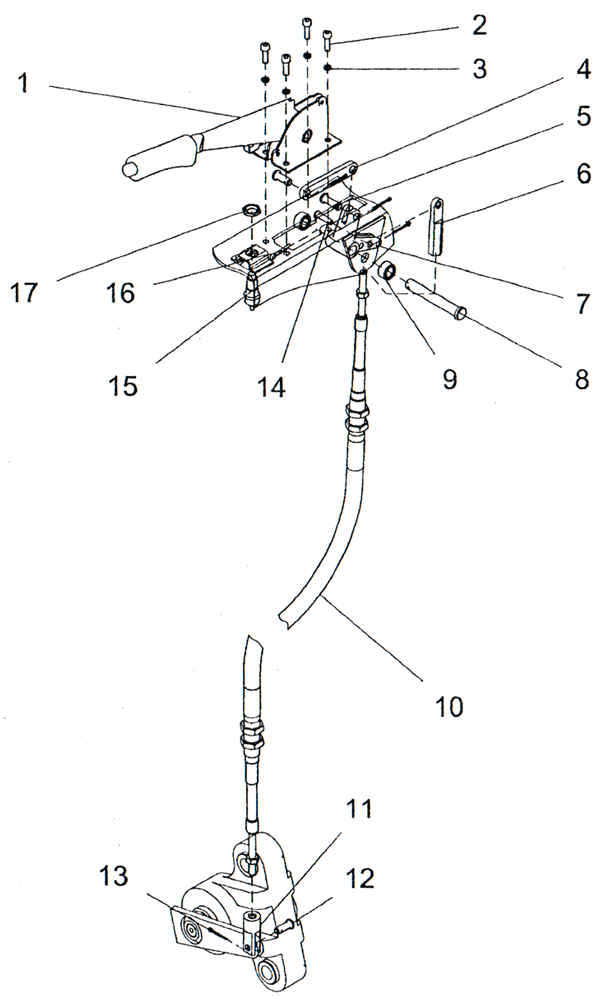

ПК46.13.04.000 Управление стояночным тормозом ПК46
Поз. Обозначение Наименование Кол. Масса
1 Рычаг привода 2108-3508012 1 0,93
2 Винт М6-6g×20.36.019 ГОСТ 11738-84 4 0,007
3 Шайба 6.65Г.019 ГОСТ 6402-70 4 0,001
4 ПК46.13.04.001 Тяга 1 0,061
5 027.43.11.037 Палец 1 0,012
6 ПК46.13.04.003 Тяга 1 0,069
7 ПК46.13.04.002 Рычаг 1 0,196
8 ПК46.13.04.005 Ось 1 0,081
9 ПК46.13.04.006 Втулка 2 0,017
10 Трос 1G0-M0632201200 1 0,578
11 КБ11.13.02.048 Вилка 1 0,061
12 027.43.11.036 Палец 2 0,01
13 Шплинт 2,5×20.019 ГОСТ 397-79 4 0,001
14 ПК46.13.03.019 Палец 1 0,006
15 Выключатель ВК503 ТУ37.469.177-79 1 0,05
16 Шплинт 3,2x20.019 ГОСТ 397-79 1 0,002
17 027.13.11.015 Гайка 1 0,005
Общий вес, кг 4,7
