Насос водяной В-46-6



Поделиться

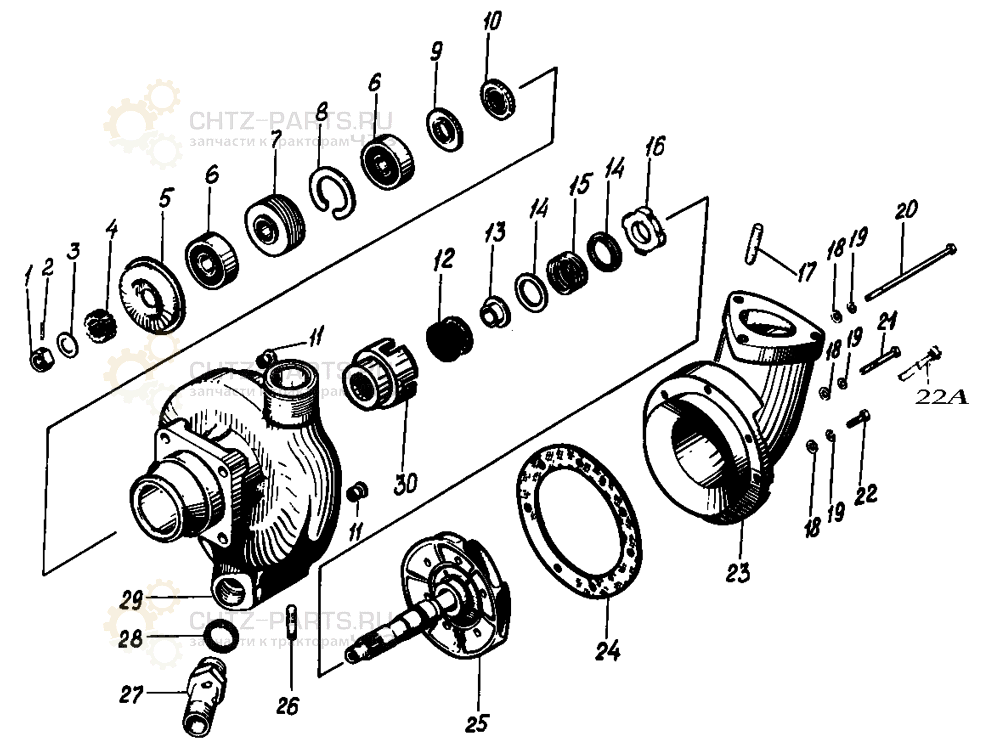

Насос водяной на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.411-00-48 Насос водяной 1 5,9
Сб.3311-05-1 Раструб 1 1,6
Сб.3311-20-10 Корпус водяного насоса 1 2,81
1 411-14-7 Гайка 1 0,0145
2 308-102 Проволока стопорная 1 0,17
3 Сб.411-22-16 Шайба 1 0,0075
4 411-21-1 Втулка шлицевая 1 0,04
5 411-75-3 Кожух 1 0,45
6 411-15 Подшипник 304К 2 0,14
7 411-19-6 Втулка распорная 1 0,275
8 411-97 Кольцо стопорное 1 0,008
9 411-48-2 Шайба 1 0,009
10 Сб.411-96-5 Манжета 1 0,0147
11 306-28 Втулка 7 0,0046
12 411-73-2А Гофр-сальник 1 0,01
13 411-100 Втулка распорная 1 0,008
14 411-51-4 Шайба 2 0,0018
15 411-11-13 Пружина уплотнения 1 0,2
16 411-13-10 Шайба уплотнения 1 0,15
17 350-94 Шпилька М10х42 3 0,026
18 353-04-1 Шайба чистая 7 0,63
19 353-23 Шайба 6Т 7 0,801
20 356-139 Болт М6х120 1 0,03
21 356-115-2 Болт М6х45 1 0,011
22 356-84 Болт М6х20 3 0,0065
22А 356-60 Болт М6х74 2
23 3311-04-4 Раструб водяного насоса 1 1,5
24 411-16-2 Прокладка 1 0,0066
25 Сб.411-22-16 Валик с крыльчаткой 1 0,73
26 350-123 Шпилька М8х32 1 0,0117
27 411-87-2 Штуцер 1 0,24
28 355-17 Кольцо 33х39 1 0,27
29 3311-01-3Б Корпус водяного насоса 1 2,75
30 411-143 Обойма 1 0,17
