Трубопровод воздушного впуска В-46-6



Поделиться

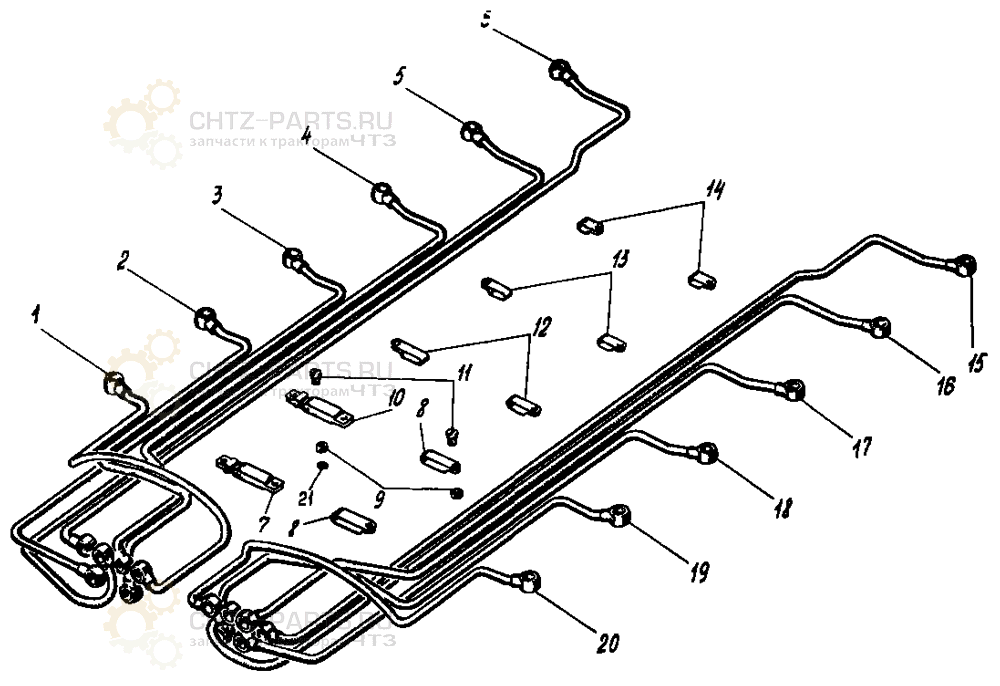

Трубопровод воздушного впуска на В-46-6
# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.322-00-4 Трубопровод воздушного пуска
1 Сб.322-01-4 Трубка 1-го левого цилиндра 1 0,137
2 Сб.322-02-4 Трубка 2-го левого цилиндра 1 0,147
3 Сб.322-03-4 Трубка 3-го левого цилиндра 1 0,177
4 Сб.322-04-4 Трубка 4-го левого цилиндра 1 0,222
5 Сб.322-05-4 Трубка 5-го левого цилиндра 1 0,257
6 Сб.322-06-4 Трубка 6-го левого цилиндра 1 0,262
7 Сб.322-64-1 Хомут 1 0,026
8 322-69 Хомут 6-ти трубок 2 0,0115
9 351-13 Гайка М5 10 0,0012
10 Сб.322-64-2 Хомут 1 0,024
11 356-22-2 Винт М5х12 10 0,003
12 322-67 Хомут 4-х трубок 2 0,0075
13 322-66 Хомут 3-х трубок 2 0,0065
14 322-65 Хомут 2-х трубок 2 0,0052
15 Сб.322-12-4 Трубка 6-го правого цилиндра 1 0,262
16 Сб.322-11-4 Трубка 5-го правого цилиндра 1 0,262
17 Сб.322-10-4 Трубка 4-го правого цилиндра 1 0,222
18 Сб.322-09-4 Трубка 3-го правого цилиндра 1 0,177
19 Сб.322-08-4 Трубка 2-го правого цилиндра 1 0,15
20 Сб.322-07-4 Трубка 1-го правого цилиндра 1 0,152
21 353-93-1 Шайба 5Т 65Г 06 10 0,424

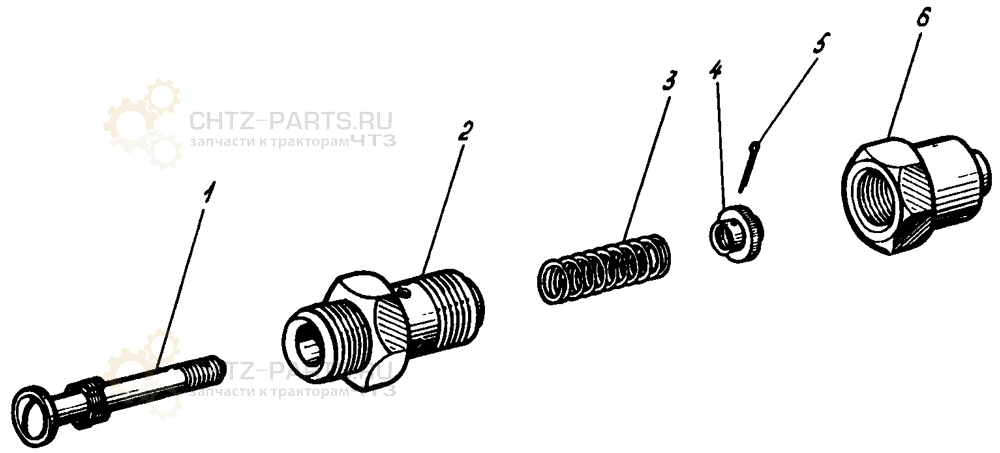

Трубопровод воздушного впуска на В-46-6

# Номер запчасти Наименование детали Кол-во в сборке Вес, кг
Сб.322-13-3 Клапан пусковой 12 0,117
1 322-34-1 Грибок клапана 12 0,008
2 322-33-2 Корпус клапана 12 0,06
3 322-36-1 Пружина 12 0,02
4 322-35 Гайка клапана 12 0,003
5 354-09 Шплинт 1,6х12 12 0,23
6 322-37 Колпачок 12 0,04



...

...
