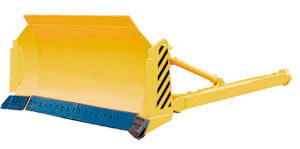

Полусферический отвал тип Е ЧТЗ



Поделиться

Полусферический отвал (индекс Е) и полусферический увеличенный отвал (индекс Е1) используются на работах, где требуется высокая производительность. Обеспечивают производство работ от вскрыши до разработки отвердевшей глины, разрабатывают песчаный известняк, щебенистый грунт.

Бульдозерное оборудование с полусферическим отвалом сочетает в себе высокую способность прямого отвала к внедрению в грунт и сферического отвала перемещать большие объемы материала за счет коротких боковых секций, установленных под углом к центральной секции, обеспещивающих большую ёмкость и геометрическую форму, обеспечивающую его ускоренное заполнение. Оснащено системой гидроперекоса. Более высокая производительность при разработке грунта по сравнению с прямым отвалом. Корпус отвала выполнен в виде замкнутого силового контура, что повышает его прочность и надёжность в работе, особенно при работе в перекошенном положении отвала.

Технические характеристики на полусферический отвал Е и E1
Ширина отвала, мм 3310
Высота отвала, мм:
- полусферического
- полусферического увеличенного

1310
1500
Объем призмы волочения, м³:
- полусферического отвала
- полусферического увеличенного отвала

4,75
5,85
Основной угол резания, град 55°
Изменение угла резания винтовым раскосом
Перекос отвала гидрораскосом
Максимальный перекос, мм (град) 630 (10°)
Масса оборудования, кг
- тип Е
- тип Е1

2510
2610

С целью улучшения потребностей потребителя были разработаны комплекты отдельно отгружаемого навесного оборудования.

Бульдозерное оборудование Е1

Бульдозерное оборудование Е1 для тракторов классов 10 и 15 с призмой волочения 7,5 м³, шириной 3730 мм и заглублением 500 мм, с укороченными брусьями.

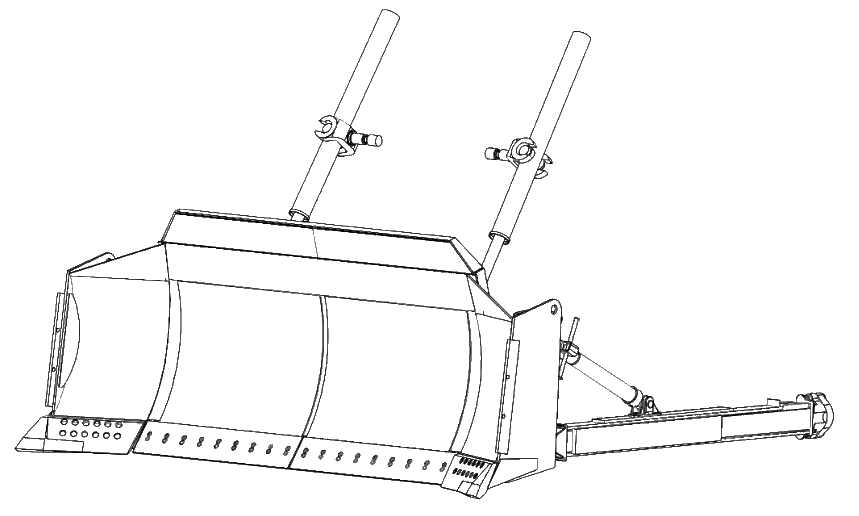

Бульдозерное оборудование Е1 (вид спереди)

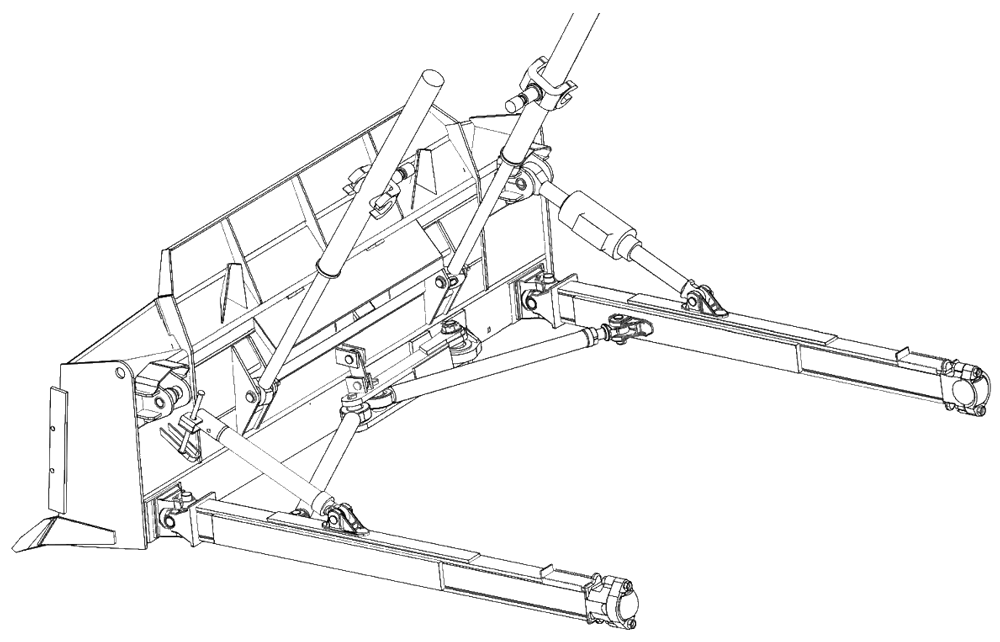

Бульдозерное оборудование Е1 (вид сзади)

Бульдозерное оборудование Е2

Бульдозерное оборудование Е2 для тракторов классов 10 и 15 с призмой волочения 6,9 м³, шириной 3450 мм и заглублением 500 мм (для работы в стесненных условиях).

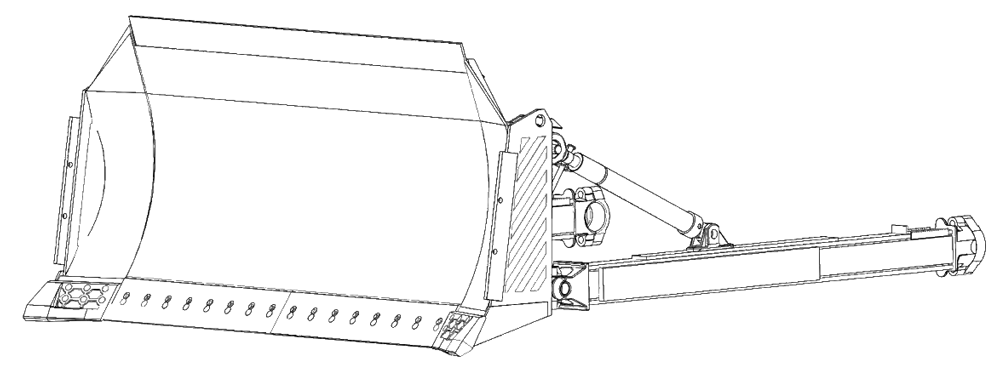

Бульдозерное оборудование Е2 (вид спереди)

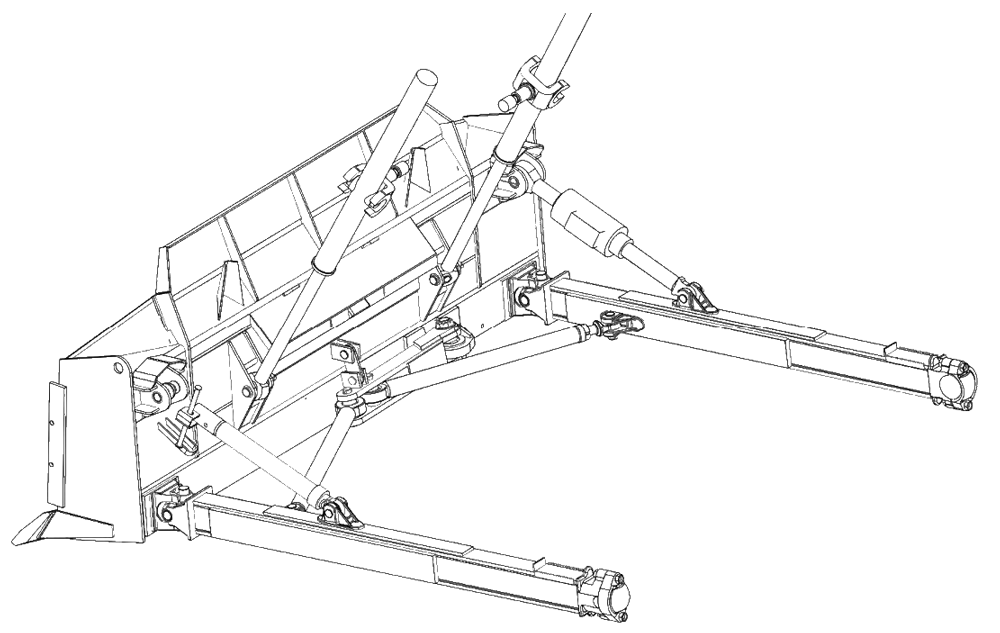

Бульдозерное оборудование Е2 (вид сзади)
