Карта смазки бульдозерного и рыхлительного оборудования

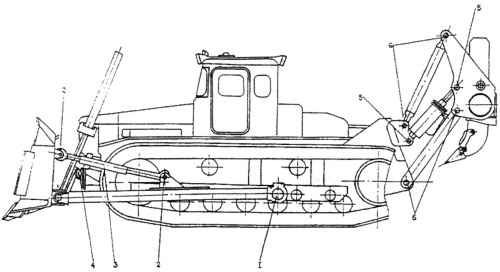

Рис. 14 Карта смазки бульдозерного и рыхлительного оборудования
1 - шаровые опоры толкающих брусьев, 2 - шарнирные подшипники бульдозерного оборудования, 3 - винтовой раскос, 4 - шаровые опоры тяги, 5 - шарнирные подшипники крепления гидроцилиндров рыхлительного оборудования, 6 - шарнирные подшипники крепления тяги.
Таблица смазки бульдозерного и рыхлительного оборудования
Наименование смазываемого узла или механизма Наименование смазочных материалов и номер стандарта или технических условий на них Кол-во точек смазки Способ нанесения смазочных материалов Периодичность проверки и замены смазки, ч Объем заправки, г
Шаровые опоры толкающих брусьев Смазка Литол-24 ГОСТ 21150-87 2 Ручной. Снять крышки, удалить старую и заложить новую смазку 500 95
Шарнирные подшипники бульдозерного оборудования - 4 Смазочным шприцем 200-300 90
Винтовой раскос - 2 - 200-300 50
Шаровые опоры тяги - 2 - 500 50
Шарнирные подшипники крепления гидроцилиндров рыхлительного оборудования - 4 - 200-300 50
Шарнирные подшипники крепления тяги - 10 - 200-300 50
...
...
