Транспортирование и строповка ДЭТ-250М2Б1 ЧТЗ



Поделиться

Транспортирование бульдозера

Транспортирование бульдозера может осуществляться автомобильным, железнодорожным и другими видами транспорта в соответствии с правилами перевозки, действующими для этих видов транспорта.

Транспортирование своим ходом при соблюдении правил дорожного движения допускается на небольшие расстояния.

Установку бульдозера на платформу транспортного средства следует производить грузоподъемным краном, имеющим специальное приспособление для строповки, предотвращающее повреждение облицовки.

Габаритные размеры и масса бульдозера указаны ранее.

Координаты центров масс и места строповки приведены на рис. 16
Координаты центров масс и места строповки

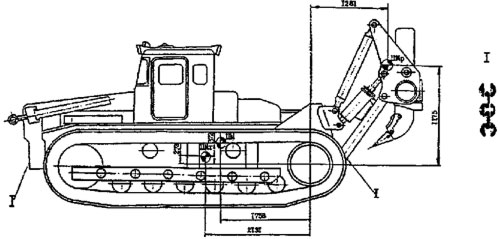

Рис. 16 Координаты центров масс и места строповки
ЦМ-центр масс трактора с рыхлителем; ЦМт-центр масс трактора; ЦМр-центр масс рыхлительного оборудования: I-места строповки

Транспортирование бульдозера железнодорожным транспортом рекомендуется производить со снятым и отдельно закрепленным бульдозерным оборудованием.

Рекомендуемые места строповки составных частей рабочего оборудования

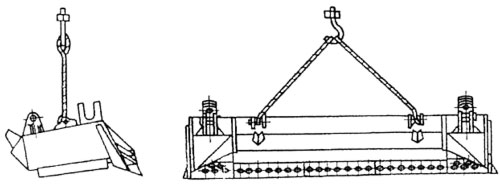

Отвал
Отвал

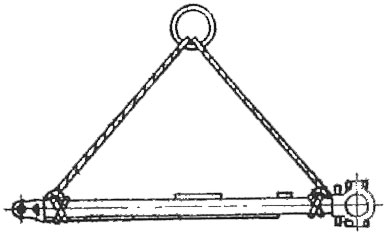

Винтовой раскос
Винтовой раскос

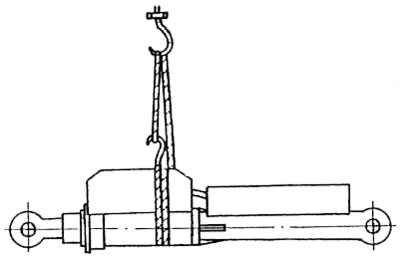

Гидрораскос
Гидрораскос

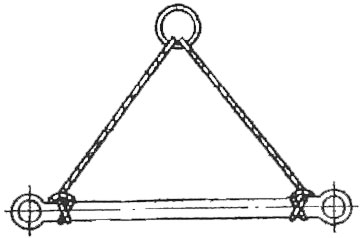

Тяга
Тяга

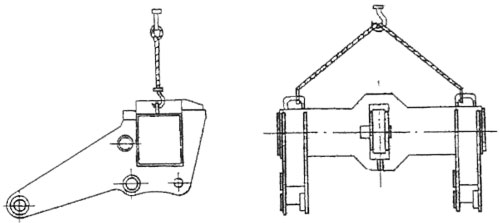

Рабочая балка
Рабочая балка
Брус толкающий
Брус толкающий
Тяга
Тяга

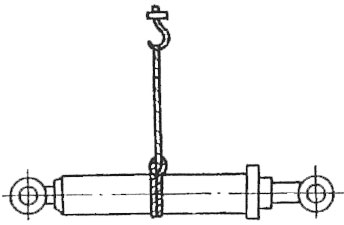

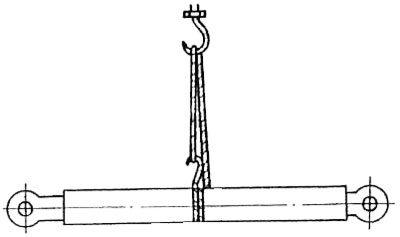

Гидроцилиндр
Гидроцилиндр
Зуб
Зуб
