Требования безопасности при техническом обслуживании и ремонте


Требование безопасности двигателя Д-160 ЧТЗ

Техническое обслуживание дизеля, устранение дефектов и другие виды работ выполнять только на неработающем дизеле.
Осторожно сливать горячее масло и охлаждающую жидкость.

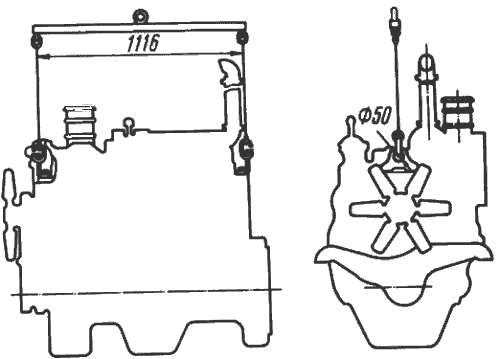

Схема строповки двигателя Д-160
Рис. 27. Схема строповки дизеля

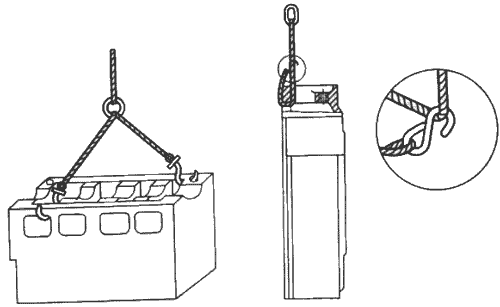

Схема строповки блока и кожуха маховика двигателя Д-160
Рис. 28-29. Схема строповки блока и кожуха маховика двигателя Д-160

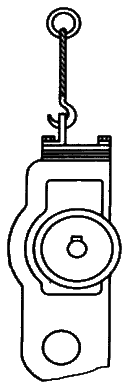

Схема строповки маховика двигателя Д-160
Рис.30. Схема строповки маховика дизеля

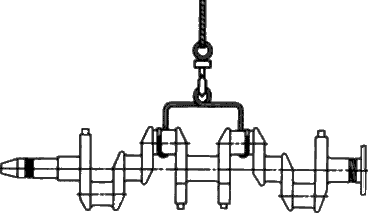

Схема строповки коленчатого вала двигателя Д-160
Рис. 31. Схема строповки коленчатого вала дизеля

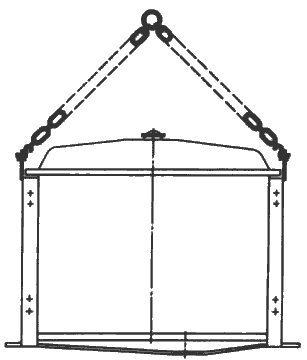

Схема строповки радиатора системы охлаждения двигателя Д-160
Рис. 32. Схема строповки радиатора системы охлаждения

Схема строповки топливного насоса двигателя Д-160
Рис. 33. Схема строповки топливного насоса

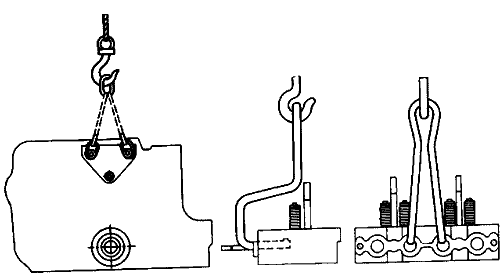

Схема строповки кожуха распределителя и головки блока двигателя Д-160
Рис.34-35. Схема строповки кожуха распределителя и головки блока двигателя

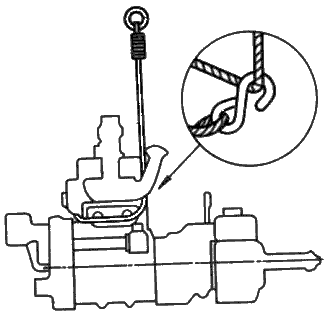

Схема строповки пускового двигателя Д-160
Рис. 36. Схема строповки пускового двигателя

При снятии тяжелых сборочных единиц дизеля зачаливать их, как указано на рис. 27-36.
При установке снятых сборочных единиц проверить надежность их крепления и нет ли утечек в местах разъемов.
При проверке исправности форсунок не подставлять руку под факел распыленного топлива.
