Рыхлитель четырёхзвенный


Назначение и технические данные ДЭТ-250М2Б1

Рыхлительное оборудование

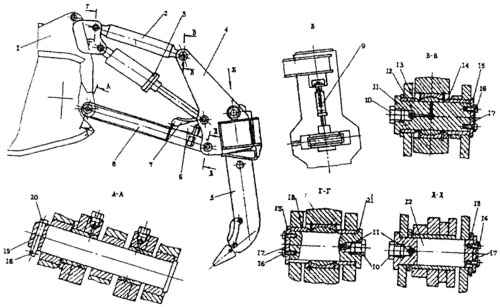

Рис. 10 Рыхлительное оборудование
1-трактор; 2, 8-тяга; 3, 9-гидроцилиндр; 4-рабочая балка; 5-зуб; 6-наконечник; 7-накладка; 10-пробка; 11-масленка; 12, 19, 27-палец; 13, 14-втулка; 15-планка; 16-болт; 17-прокладка; 18-плинт; 20-штифт

Рыхлительное оборудование (рис. 10) закреплено на верхних сварных и нижних боковых проушинах литого заднего моста трактора. Рыхлительное оборудование параллелограммное, четырехзвенное и состоит из тяг 2 и 8, гидросистемы, рабочей балки и зуба. Нижняя тяга – соединительное звено между трактором и рабочей балкой.

Гидроцилиндр подъема и опускания рыхлителя

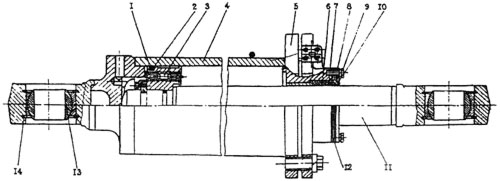

Рис. 11 Гидроцилиндр подъема и опускания рыхлителя
7-кольцо защитное; 2-кольцо; 3-клапан; 4-корпус; 5-крышка; 6-комплект уплотнении; 7-чистик; 8-скребок; 9-болт; 10-втулка; 11-шток; 12-регулировочная шайба; 13-подшипник; 14-стопорное кольцо

Гидросистема рыхлителя (рис. 3) присоединяется к гидросистеме трактора, состоит из двух гидроцилиндров подъема-опускания (рис. 11), гидроцилиндра изменения вылета зуба и гидролиний (трубы, рукава, соединения) и предназначена для управления рабочим органом рыхлителя.

Гидроцилиндры рыхлителя и изменения вылета зуба двухстороннего действия, поршневые, с односторонним штоком.

Рабочая балка – звено рыхлительного оборудования для крепления зуба.

Зуб

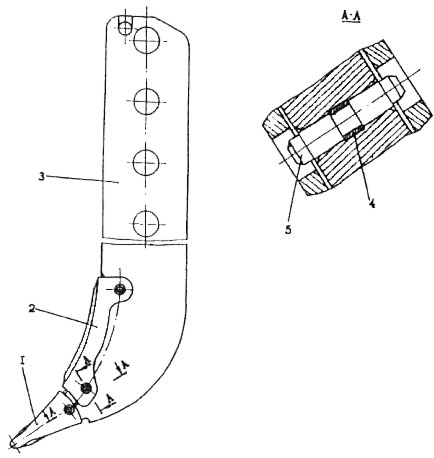

Рис. 12 Зуб
1-наконечник, 2-накладка, 3-стойка, 4-втулка, 5-палец

Зуб рыхлителя (рис. 12) – рабочий орган рыхлителя, состоящий из стойки, наконечника, накладки и деталей крепления. Конструкция рыхлителя обеспечивает ступенчатое изменение глубины рыхления за счет изменения вылета зуба от 545 до 1270 мм. Гидросистема рыхлительного оборудования обеспечивает изменение вылета зуба рыхлителя из кабины трактора.
