Устройство трактора


Технические данные и устройство трактора Т10Б. 0122

Общий вид трактора Т10Б. 0122

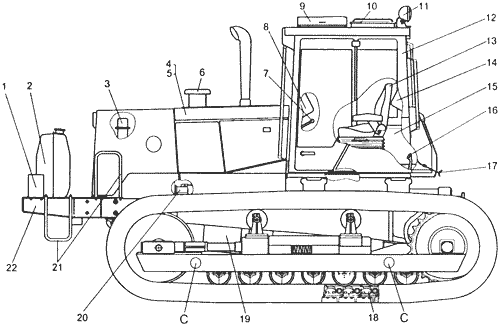

Рис. 1 Общий вид трактора
1-фары; 2-топливный бак; 3-радиаторы; 4-капот; 5-чехол утеплительный; 6-установка дизеля; 7-управление дизелем; 8-щиток управления; 9-отопитель-вентилятор; 10-аварийный люк; 11-фары дополнительные; 12-кабина; 13-поворотное сиденье; 14-щиток управления крановым оборудованием; 15-отопите ль масляный; 16-управление крановым оборудованием; 17-жгут 12; 18-гусеница; 19-установка защиты двигателя; 20-гидравлическая система управления трактором; 21-поручни и подножки; 22-рама дополнительная; С-места строповки.

Трактор Т10Б.0122 специальной комплектации (рис.1) предназначен для работы с краном прицепным КП-25, оборудован дизелем с предпусковым подогревателем ПЖД-30Е, механической трансмиссией с приводом для установки вала отбора мощности (ВОМ) и специальной кабиной с реверсивным постом управления.

Втулка для установки вала отбора мощности находится в ЗИПе.
Корпус бортовых фрикционов с лонжеронами оборудован дополнительной рамой для установки впереди топливного бака и фар.
Гидросистема управления навесным оборудованием отсутствует. Насос НШ-100-3Л гидрораспределитель Р160 не установлены.

Кабина с дополнительным масляным отопителем и с поворотным на 180° сиденьем. Крыша кабины с аварийным люком. Задняя стенка кабины имеет нишу для установки органов управления краном и дублирующих органов управления трактором.

На крыше кабины сзади установлены две дополнительные фары.
