Снятие и разборка водяного насоса Т-170

Снятие водяного насоса

Установка водяного насоса
Рис. 34. Установка водяного насоса

Снимите радиатор. Ослабьте натяжение ленты хомута 5 (рис. 34) на резиновом рукаве  4, соединяющем насос с водяной рубашкой дизеля и отсоедините рукав. Отверните болты 2 и отсоедините перепускную трубу 3, соединяющую насос с водоотводной трубой. Отсоедините резиновый рукав от раструба насоса. Отверните пять гаек 1 со шпилек кожуха шестерен распределения и снимите насос.

Разборка водяного насоса

Насос водяной

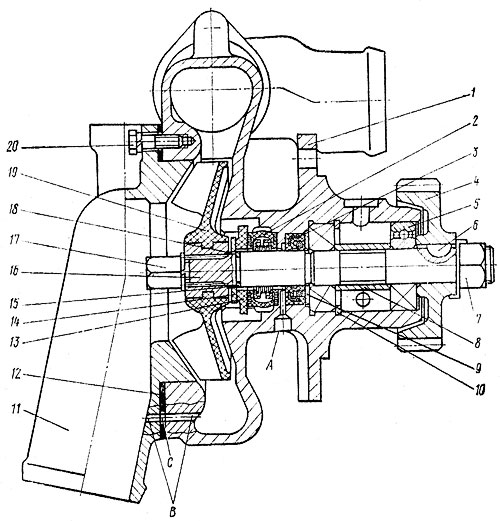

Рис. 35. Насос водяной

Отверните пять болтов 20 крепления раструба 11 (рис. 35) и снимите его. Раскронтрите и отверните гайку 7 крепления приводной шестерни. Снимите съемником с валика шестерню 4. Выбейте из шпоночного паза валика сегментную шпонку 6. Выпрессуйте из подшипников валик 16 в сторону крыльчатки 19. Отверните гайку 17 крепления крыльчатки. Снимите крыльчатку со шлицев валика, медное кольцо 18, кольцо 14 и медное кольцо 15. Выньте из корпуса шайбу 13 уплотнения и резиновый гофр 2 уплотнения.

Гофр уплотнения
Рис. 36. Гофр уплотнения

Снимите резиновый гофр 1 (рис. 36) уплотнения с седел 2 и пружины 3. Выпрессуйте из корпуса насоса наружный подшипник 5 (см. рис. 35). Выньте распорную втулку 8 и из выточки корпуса У стопорное кольцо 10. Выньте второй подшипник 5 и шайбу 9. Выпрессуйте манжету 3.

Технические требования на водяной насос

  1. Поверхность валика водяного насоса под манжету не должна иметь рисок, задиров, коррозии, наволакивания и раковин. Предельный диаметр поверхности валика под - манжету не менее 21,6 мм.

  2. Неплоскостность поверхностей кольца 14 проверяйте на краску, ширина кольцевого контакта, ограниченного минимальным диаметром 24 мм, не менее 3 мм.

  3. Валик водяного насоса должен вращаться свободно, без заклинивания, заеданий и задевания крыльчаткой поверхности корпуса.

Сборка и установка водяного насоса Т-170

Сборка водяного насоса

Очистите от грязи и накипи детали водяного насоса, прочистите контрольно-сливное отверстие А (см. рис. 35) и отверстия В в раструбе и корпусе насоса. Запрессуйте в корпус 1 насоса ступенчатой оправкой манжету 3, рабочей кромкой в сторону приводной шестерни. Наденьте на валик 16 шайбу 9. Посадите на валик подшипник 5 до упора в шайбу. Смажьте подшипник моторным маслом. Наденьте на шлицевой конец валика технологическую конусную оправку для того, чтобы не повредить манжету 3, и запрессуйте валик с подшипником в корпус насоса. Снимите конусную оправку. Вставьте в выточку корпуса стопорное кольцо Ю. Наденьте на валик распорную втулку 8 и напрессуйте второй подшипник 5. Посадите в шпоночный паз валика сегментную шпонку 6. Напрессуйте на валик шестерню 4 и закрепите ее гайкой 7 со стопорной шайбой.

Установите на пружину 3 (см. рис. 36) два седла 2 и, сжав пружину, наденьте на седла 2 резиновый гофр 1 уплотнения.

Наденьте собранный гофр 2 (см. рис. 35) уплотнения на валик. Наденьте на валик шайбу 13 своим кольцевым выступом в сторону кольца 14. Установите на валик медное кольцо 15, кольцо 14 и медное кольцо 18. Напрессуйте на шлицевой конец валика крыльчатку 19 до упора и закрепите гайкой 17 с пружинной шайбой. Установите на корпус насоса раструб 11 с прокладкой 12, в которой имеется отверстие С, и закрепите его пятью болтами 20 с пружинными шайбами. Обкатайте собранный насос на стенде в течение 10 мин по следующему режиму: при n=500 мин-1 — 2 мин; n=1000 мин-1 — 3 мин; n=2000 мин-1 — 5 мин. При обкатке насоса допускается капельное подтекание воды из контрольного отверстия А, прекращающееся к концу обкатки. После обкатки произведите гидроопрессовку насоса под давлением 150...200 кПа (1,5...2 кгс/см²) в течение 1 мин. Течь при гидроопрессовке не допускается. Допускается обкатывание насоса на двигателе.

Установка водяного насоса

Снимите крышку с люка кожуха шестерен распределения. Наденьте на шпильки кожуха шестерен распределения прокладку. Установите на шпильки водяной насос и закрепите его пятью гайками (см. рис. 34) с пружинными шайбами. Проверьте через люк, нет ли заклинивания между большой промежуточной шестерней, и шестерней водяного насоса и зазор между их зубьями. Боковой зазор между зубьями для новых шестерен 0,08...0,40 мм, для старых приработанных и нераспарованных шестерен допускаемый зазор не более 1,2 мм. Установите на люк кожуха шестерен распределения крышку с прокладкой и закрепите ее болтами с пружинными шайбами. Натяните на патрубок насоса рукав 4 и закрепите его хомутом 5. Закрепите фланец перепускной трубы 3 двумя болтами 2 к раструбу насоса. Установите радиатор.

...
...
