Регулирование муфты сцепления П-23У

Регулирование муфты сцепления пускового двигателя

Рис. 133. Регулирование муфты сцепления пускового двигателя

Отключите муфту сцепления, отжав рукоятку от себя, снимите крышку люка муфты сцепления, вытяните защелку 2 ( рис. 133 ) крестовины 1 из отверстия нажимного диска и, придерживая нажимной диск, навинчивайте или свинчивайте крестовину на неподвижном диске, приближая или удаляя кулачки относительно нажимного диска. По окончании регулирования проверьте, чтобы защелка была утоплена в отверстие нажимного диска. При включении правильно отрегулированной муфты сцепления сопротивление на рычаге включения вначале возрастает, а в конце включения слышен щелчок от замыкания нажимного механизма. Закройте крышку люка муфты сцепления.

Правильность включения муфты характеризуется отсутствием пробуксовки нажимного диска сцепления при работающем под нагрузкой пусковом двигателе.

Регулирование зазоров клапанов П-23У

Регулирование зазоров клапанов проводите на прогретом двигателе. Снимите крышки люков клапанного механизма ( см. рис. 123 ) и кожуха муфты сцепления, выверните свечу первого цилиндра, чтобы определить такт сжатия, проверните заводной рукояткой коленчатый вал до совпадения в конце хода сжатия у первого цилиндра метки «ВМТ 1Ц» на торце маховика с риской на фланце люка корпуса муфты сцепления. В этом случае оба толкателя первого цилиндра будут находиться в крайнем нижнем положении.

Дополнительно проверните пусковой рукояткой коленчатый вал на 70...90°, что соответствует длине окружности по ободу маховика 143...184 мм. В этом положении все четыре клапана будут полностью закрыты.

Регулирование зазоров клапанов пускового двигателя

Рис. 133. Регулирование муфты сцепления пускового двигателя

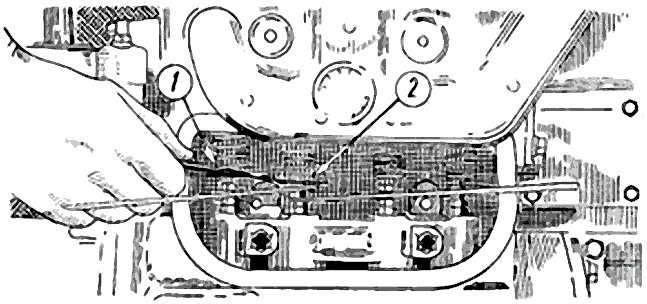

Проверьте зазоры 2 ( рис. 134 ) щупом 1 между торцами стержней клапанов и регулировочных болтов толкателей клапанов. У прогретого двигателя зазор у обоих клапанов должен быть равен 0,2...0,25 мм. Если зазор больше или меньше 0,2...0,25 мм, то отпустите контргайку на регулировочном болте толкателя и, вращая его, установите зазор 0,2...0,25 мм, после чего затяните контргайку и вновь проверьте зазор. Проверните коленчатый вал на два оборота и вновь проверьте зазоры.

Регулирование зазора в контактах прерывателя магнето и проверка установки опережения зажигания П-23У

Снимите крышку распределителя магнето. Проверните коленчатый вал до момента наибольшего зазора между контактами прерывателя, который должен быть равен 0,25...0,35 мм. Зазор регулируйте эксцентриком 1 ( рис. 135 ).

Регулирование зазора в контактах прерывателя магнето

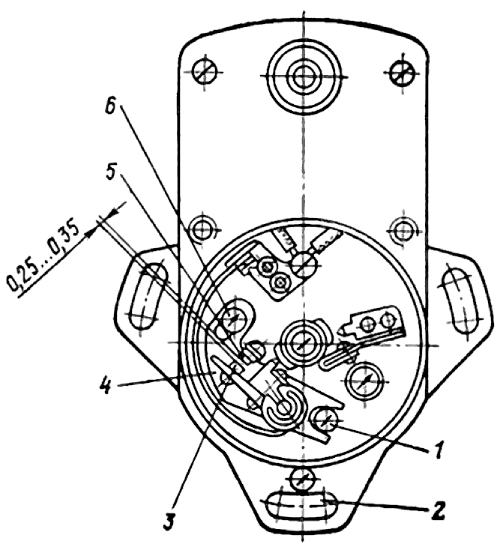

Рис. 135. Регулирование зазора в контактах прерывателя магнето

Для этого ослабьте затяжку винта 6 крепления контактной стойки 4. После регулирования зазора винт 6 затяните. Проверните коленчатый вал двигателя и проверьте щупом 0,3 мм правильность регулирования зазора между контактами прерывателя.

Для установки правильного угла опережения зажигания выверните свечу из первого цилиндра, чтобы определить такт сжатия. Снимите крышку люка муфты сцепления и проворачивайте заводной рукояткой коленчатый вал двигателя на такте сжатия в первом цилиндре до начала размыкания подвижного 3 и неподвижного 5 контактов прерывателя. В этот момент должно быть совмещение метки «ЗАЖ» на торце маховика с риской на фланце люка муфты сцепления ( см. рис. 115 ). Момент начала размыкания контактов определите с помощью тонкой папиросной бумаги или специальным прибором ( см. раздел «Магнето» ), При совпадении метки «ЗАЖ» на маховике с риской на фланце люка муфты сцепления на такте сжатия в первом цилиндре установите момент начала размыкания контактов прерывателя поворотом магнето по пазам 2 во фланце, после чего закрепите его гайками.

Регулирование карбюратора П-23У

Карбюратор требует только регулирования холостого хода. Запустите пусковой двигатель и дайте ему прогреться. Вверните винт 1 холостого хода ( рис. 136 ) до отказа и затем отверните его примерно на полтора-два оборота.

Регулирование карбюратора

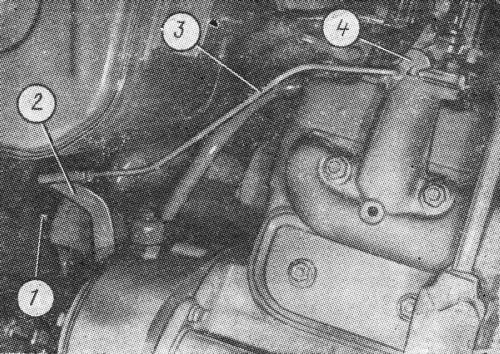

Рис. 136. Регулирование карбюратора

Винтом-ограничителем 2, расположенным на рычажке оси дроссельной заслонки, установите небольшое открытие дроссельной заслонки. После этого запустите вновь двигатель. Вывинчивая винт-ограничитель и одновременно придерживая тягу регулятора, доведите частоту вращения коленчатого вала до минимально устойчивой без перебоев в работе двигателя. При регулировании винт-ограничитель 2 воздействует на дроссельную заслонку, а винт 1 холостого хода регулирует качество горючей смеси. Дальнейшее уменьшение частоты вращения коленчатого вала, при необходимости, произведите поворачиванием винта 1 холостого хода.

Уровень бензина в поплавковой камере регулируйте подгибкой язычка К ( см. рис. 109 ).

Регулирование частоты вращения коленчатого вала двигателя П-23У

Отрегулируйте длину тяги, соединяющей рычажок дроссельной заслонки с отводным рычагом регулятора так, чтобы при полностью открытой дроссельной заслонке грузики регулятора немного расходились. Для этого поверните рычажок дроссельной заслонки 4 ( рис. 137 ) на карбюраторе по часовой стрелке в крайнее положение до упора, а отводной рычаг 2 регулятора установите в крайнее левое положение.

Установка тяги регулятора пускового двигателя

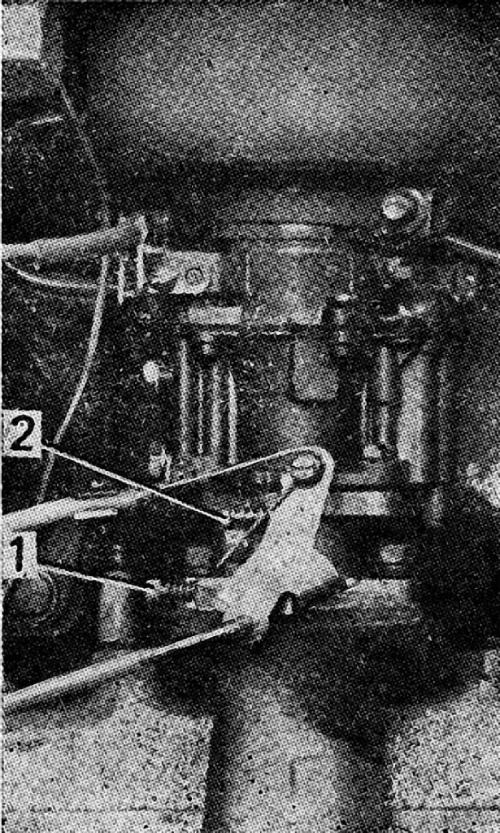

Рис. 137. Установка тяги регулятора пускового двигателя

В этом положении рычажка дроссельной заслонки и отводного рычага регулятора соедините их тягой 3, отрегулировав ее длину в соответствии с расстоянием между рычагами, а затем укоротите тягу на 4...8 мм. При правильно отрегулированной длине тяги максимальную частоту вращения коленчатого вала двигателя регулируйте изменением натяжения пружины регулятора, свинчивая или навинчивая гайку 1 на натяжной винт пружины. При работе двигателя с нормально установленным регулятором на холостом ходу максимальная частота вращения коленчатого вала должна быть (2800+50) мин-1. При полной нагрузке — мощность 13,25 кВт (18 л. с.), частота вращения коленчатого вала должна быть (2400+100) мин-1.


...
...
