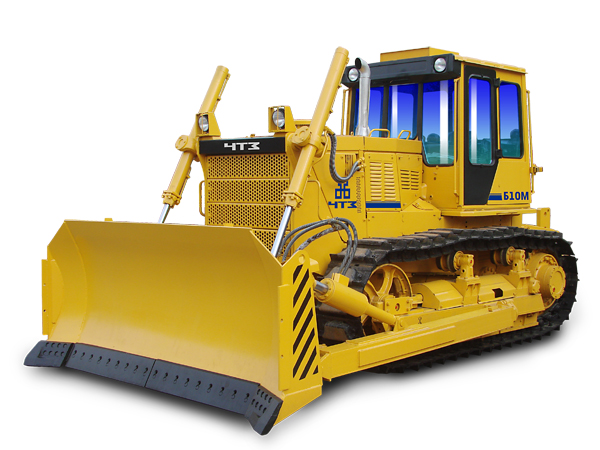

Бульдозер Б10М (МТ) с механической трансмиссией является результатом модернизации тракторов типа Т10 (Т-170). Последовательная и планомерная работа по совершенствованию и модернизации выпускаемой продукции реализована в новых технических решениях:
- применены длинноходовые гидроцилиндры, что позволило снизить рабочее давление в гидравлической системе на 40% и увеличить ресурс;
- вынесенные вперед точки крепления гидроцилиндров позволили уменьшить усилия в гидроцилиндрах при заглублении и подъеме отвала, повысить точность и скорость его перемещения;
- применение балансирной балки подвески, длинноходовых гидроцилиндров и вынесенных вперед точек креп-ления гидроцилиндров позволяют максимально использовать массу бульдозера Б10М при бульдозировании;
- изменена компоновка моторного отсека, что обеспечивает свободный доступ к двигателю, особенно, в передней его части и облегчает техническое обслуживание;
- новая конструкция полусферического отвала позволяет повысить производительность бульдозера на 20% на грунтах 1-3 категорий плотности.
Бульдозер Б10М предназначен для разработки грунтов I-III категории без предварительного рыхления, грунтов IV ка-тегории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов. Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40 до минус 50° С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).

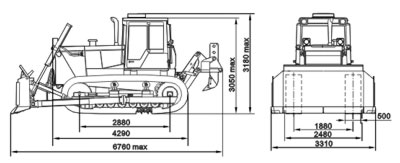

Технические характеристики бульдозера Б10М (МТ)
Скорость движения
| Передача | Скорость движения при отсутствии буксования, км/ч
(при 1250 об./мин. коленвала двигателя) |
вперед
(нормальн./ускорен.) | назад |
| I | 2,58 / 3,07 | 3,01 |
| II | 3,58 / 4,26 | 4,17 |
| III | 5,19 / 6,19 | 5,06 |
| IV | 8,74 / 10,38 | 10,20 |
Трансмиссия
| Механическая с восьмискоростной коробкой передач; с гидросервированным управлением механизмом поворота. Коробка передач приспособленна под установку вала отбора мощности и ходоуменьшителя. |
Ходовая система
| Количество опорных катков с каждой стороны, шт |
| трактор Т10М.0100 | 6 |
| >трактор Т10М.0110 | 5 |
| Количество поддерживающих катков с каждой стороны, шт | 2 |
| Ширина башмака гусеницы, мм | 500 |
| Механизм натяжения | гидравлический |
| Дорожный просвет (на твердом грунте), мм | 435 |
| Средние удельное давление на грунт, МПа |
| трактор Т10М.0100 | 0,054 |
| трактор Т10М.0110 | 0,059 |
Гидросистема навесного оборудования
| Максимальное давление, МПа | 18±2 |
Производительность насоса НШ-100, л/мин.
(при 1250 об./мин. коленчатого вала двигателя) | 180 |
| Заправочная емкость гидросистемы для тракторов с бульдозерно-рыхлительным оборудованием , л, не более | 137 |
| Заправочная емкость гидросистемы для тракторов с бульдозерным оборудованием, л, не более | 122 |
Прицепное устройство и навесное оборудование
| Жесткое или маятниковое прицепное устройство |
| Бульдозерное оборудование типов | Е, В, Д, К |
| Рыхлительное оборудование типов | Н, Р |
