Бульдозер Б10М гидромеханическая трансмиссия ЧТЗ
Бульдозерно-рыхлительный агрегат Б10М (ГМТ) общего назначения тягового класса 10 с гидромеханической трансмиссией, является результатом модернизации бульдозеров типа Б10 (бульдозера Б-10).
Бульдозер Б10М (Б-10М) предназначен для разработки грунтов I - III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов при температуре грунта до -5°С. При агрегатировании тяговой лебедкой бульдозер Б10М (Б-10М) может использоваться для выполнения специальных работ в строительстве, лесозаготовительных и транспортных работ, а также при проведении аварийно-спасательных мероприятий.
Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40°С до минус 50°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение)
Трансмиссия бульдозера Б10М (Б-10М) гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач.
Бортовой редуктор двухступенчатый с цилиндрическими шестернями и плавающей шестерней на второй ступени:
Тележка имеет трёхточечную подвеску с микроподрессоренной балансирной балкой. Гусеницы с уплотнённым смазанным шарниром.
Бульдозер Б10М (Б-10М) предназначен для разработки грунтов I - III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов при температуре грунта до -5°С. При агрегатировании тяговой лебедкой бульдозер Б10М (Б-10М) может использоваться для выполнения специальных работ в строительстве, лесозаготовительных и транспортных работ, а также при проведении аварийно-спасательных мероприятий.
Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40°С до минус 50°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение)
Трансмиссия и ходовая система бульдозера Б10М (Б-10М)
Гидромеханическая передача обеспечивает:- автоматическое регулирование скорости движения в зависимости от соответствующих внешних нагрузок;
- переключение передач без разрыва потока мощности и быстрый реверс;
- снижение динамических нагрузок в силовой передаче.
- опорных катков с подшипниками скольжения;
- уплотнений Duo Conе в опорных и поддерживающих катках, в направляющих колёсах;
- ведущих колёс со сменными зубчатыми сегментами;
- гусениц с уплотнёнными шарнирами и башмаком из стали с высокими физикомеханическими свойствами и креплением специальными болтами.
Технические характеристики бульдозера Б10М ГМТ
| Модель трактора | Т10М.0000 | Т10М.6000 |
| Модель двигателя | Д-180 | ЯМЗ-236Н-3 |
| Тип двигателя | 4-х цилиндр., рядный,рабочий объём -14,48 л | 6-цилиндр., V-образный, рабочий объём -11,15 л |
| Мощность, кВт/л.с. | 132/180 | 139,7/190 |
| Частота вращения коленвала, номин., об/мин | 1250 | 1800 |
| Размерность диаметр/ход, мм | 150/205 | 130/140 |
| Удельный расход топлива, г/л.с.ч | 160 | 162 |
| Система пуска двигателя | Пусковой двигатель.
Электростартерный | Электростартерный |
| Воздухоочиститель | Двухступенчатый: I - центробежная очистка; II - бумажные фильтрэлементы | |
Трансмиссия бульдозера Б10М (Б-10М) гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач.
| Передача | I | II | III |
| Передний ход | 0...3,61 | 0...6,40 | 0...10,09 |
| Задний ход | 0...4,48 | 0...7,49 | 0...12,51 |
Бортовой редуктор двухступенчатый с цилиндрическими шестернями и плавающей шестерней на второй ступени:
- Общее передаточное число.....14,79
| Параметр | Б10М | Б10МБ |
| Число опорных катков, шт | 6 | 7 |
| Число поддерживающих катков, шт | 2 | 2 |
| База трактора, мм | 2880 | 3225 |
| Ширина гусеницы, мм | 500 | 900 |
| Колея, мм | 1880 | 2282 |
| Дорожный просвет, мм | 435 | 430 |
| Удельное давление на грунт базового трактора, МПа | 0,055 | 0,031 |
Тележка имеет трёхточечную подвеску с микроподрессоренной балансирной балкой. Гусеницы с уплотнённым смазанным шарниром.
| Двигатель | Д-180 | ЯМЗ-236Н-3 |
| Охлаждающая жидкость, л | 60 | 37 |
| Топливный бак, л | 300 | |
| Картер двигателя, л | 31 | 24 |
| Трансмиссия, л | 90 | |
| Бортовой редуктор, л (каждый) | 10 | |
| Гидробак, л | 90 | |
| Гидросистема | раздельноагрегатная |
| Гидронасос | шестеренного типа НШ-100А-3Л |
| Производительность, л/мин | 180 (при оборотах 1823 об/мин, с давлением 20 Мпа) |
| Гидрораспределитель трехзолотниковый, четырех позиционный типа Р160. | |
| Фильтр полнопоточный на трассе слива с фильтрующими элементами с тонкостью очистки 25 мкм | |
| Гидроцилиндры, мм, (диаметр х ход штока): | |
| - подъём отвала | 100*1250 |
| - перекос отвала | 160*200 |
| - рыхлитель | 160*450 |
| Параметр | Б10М.0000 | Б10МБ.0020-1 | Б10М.6000 | Б10МБ.6020-1 |
| Двигатель | Д-180 | ЯМЗ-236Н-3 | ||
| Базовый трактор Т10М, кг | 15950 | 18070 | 15330 | 17450 |
| Бульдозерно рыхлительный агрегат, кг | 20965 | - | 20345 | - |
| Бульдозер и прицепное устройство, кг | 18870 | 21210 | 18250 | 20590 |

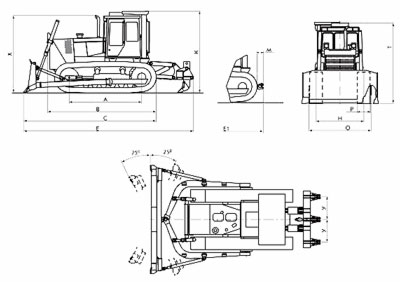

| Обозначение | Размер, мм | |
| Б10М | Б10МБ | |
| А | 2880 | 3225 |
| В | 4325 | 4670 |
| С | 5552 | 5971 |
| Е | 6720 | - |
| Е1 | 5832 | 6251 |
| К | 3250 макс | |
| М | 280- прицепное устройство | |
| Н | 1880 | 2280 |
| О | 2480 | 2882 |
| Р | 500 | 900 |
| Т | 3140 | 3135 |
| Х | 3055 | 3050 |
| У | 900 | |
