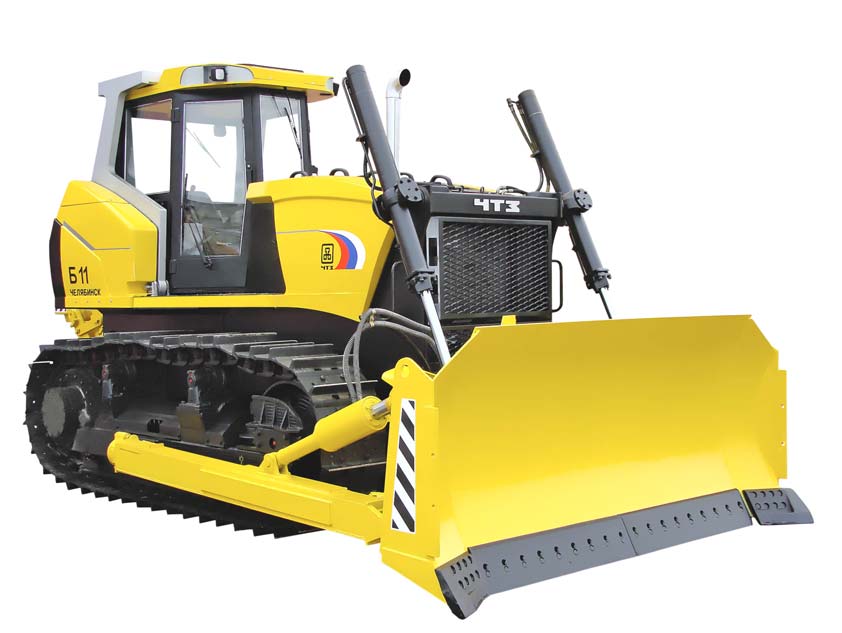

Бульдозер Б11 (Б-11) ЧТЗ



Поделиться

С 2009 года начат товарный выпуск бульдозерно-рыхлительных агрегатов Б11.

Бульдозерно-рыхлительные агрегаты Б11 предназначены для выполнения больших объемов землеройных работ в широком диапазоне температур окружающего воздуха и разработки различных грунтов, в том числе мерзлых и скальных, а также повышенной влажности.

Ниже приведены основные технические решения, реализованные на бульдозерно-рыхлительных агрегатах Б11.

В качестве энергетической установки применен шестицилиндровый V-образный турбонаддувный дизель ЯМЗ-236Н-3 мощностью 140 (190) л.с. с электростартерной системой пуска и подогревателем с автоматизированной системой предпусковой подготовки.

Трансмиссия - гидромеханическая с планетарной трехскоростной реверсивной коробкой передач, обеспечивающей три передачи вперед и три назад.

Двухступенчатые бортовые редукторы выполнены в виде отдельных модулей. Первая ступень - пара цилиндрических шестерен, вторая ступень - планетарный ряд. Повышенное до 19,63 передаточное число бортовых редукторов (у НО - 14,79) позволяет обеспечить увеличение тягового усилия при значительном уменьшении нагрузок на все элементы силовой передачи (трансмиссии). Уплотнение узла обеспечивается самоподвижными шайбами типа Duo Cone (такого же типа уплотнения используются и в катках и натяжных колесах ходовой системы).

Гусеничные шестикатковые тележки монтируются и прокачиваются на вынесенных осях, закрепленных на корпусе бортовых фрикционов, что исключает передачу через них нагрузок на бортовые редукторы.

Балансирная балка соединена с тележками шарнирно. Ведущие колеса - со съемными зубчатыми сегментами. Гусеницы со смазанным шарниром обеспечивают снижение потерь на трение и повышение долговечности.

Бульдозерное оборудование комплектуется отвалом увеличенного объема. Предусмотрены модификации с увеличенной на 200 мм колеей, что позволяет применять башмаки гусеницы шириной до 690 мм и использовать эти модификации на грунтах с пониженной несущей способностью.

Наряду с применением силовой передачи, ходовой и несущей систем повышенного технического уровня и надежности тракторы Б11 оснащены прогрессивными инновационными системами, обеспечивающими существенное улучшение условий труда оператора, и имеют современный дизайн.

Каркасная шестигранная кабина с улучшенной обзорностью, съемной крышей из пластика и улучшенными шумо-тепло-виброизоляционными свойствами оборудована удобным рабочим местом с емкостями для инструмента и документации, современным щитком проборов, высокоэффективным отопителем ZENITH 8000. Колонки управления из стеклопластика, удобные формованные подлокотники, очистители стекол дверей, избыточное давление воздуха в кабине дополнительно улучшают условия труда водителя. Вместе с встроенным устройством защиты ROPS-FOPS кабина при помощи ручного гидроподъемника откидывается назад, открывая доступ к агрегатам силовой передачи. Панели капота, изготовленные из высокопрочного пластика, легко открываются.

Имеются вентиляционно-эвакуационный люк, места для монтажа кондиционера и укладки личных вещей оператора.

Бульдозеры комплектуются двойными стеклопакетами кабины и подогревателями и отопителями производства фирмы Эберспехер, Германия.

Подогреватель HYIDRONIC L35 обеспечивает режимы:

  • предпусковой обогрев двигателя;
  • совместная работа с двигателем с автоматическим поддержанием необходимой температуры охлаждающей жидкости;
  • автономный обогрев кабины (совместно с отопителем ZENITH 8000) при неработающем двигателе.

Гидрораспределитель с пропорциональной системой управления обеспечивает высокую точность при выполнении землеройных работ.

Комплектация трактора Б11 с двигателем Cummins QSB 6,7 сертифицирована на соответствие Европейским стандартам безопасности.

Бульдозер Б11 (Б-11) тягового класса 10 с гидромеханической трансмиссией - это бульдозер с новыми инновационными системами, обеспечивающими существенное повышение технического уровня и надежности узлов машины, улучшенными условиями труда оператора и новым дизайном (соответствует европейскому стандарту СЕ ).

Категории грунта без рыхления: I-III. Категория грунта с предварительным рыхлением: свыше III.

Производительность бульдозера находится на уровне лучших отечественных и мировых аналогов при существенно меньшей первоначальной стоимости. В конструкции Б-11 внедрен комплекс мероприятий, который обеспечил улучшение условий труда оператора и повысил надежность наиболее ответственных узлов. Внедрены планетарные бортовые редукторы и вынесенные оси качания ходовых тележек. Капот выполнен в виде отдельной капсулы для снижения шума в кабине. Откидные боковые створки капота из стеклопластика с шумопоглощающим слоем. Топливная система оборудована фильтром грубой очистки Separ, с водоотделителем и подогревом топлива во время работы трактора. Существует комплектация трактора с промежуточной колеей - 2080 мм, с шириной башмака гусеницы 690 мм.

Кабина и рабочее место оператора

Кабина выполнена со съемной крышей из стеклопластика и вклеенными стеклопакетами, улучшенными шумо-тепло-вибро-изоляционными свойствами. Два стеклоочистителя пантографного типа на дверях и два на переднем и заднем стеклах. Место для установки радиофона с динамиками и встроенными ящиками для укладки личных вещей оператора. Щиток приборов выполнен в виде герметичной монопанели со стрелочными указателями и лампочными сигнализаторами.

Имеется штатное место для установки кондиционера в задней части крыши. В верхней части кабины имеется вентиляционно-эвакуационный люк. Кабина, рабочее место и ROPS откидываются назад на 35 град. с помощью ручного гидроподъемника.

Шестигранная кабина с хорошей обзорностью и низким уровенем шума:

  • установка отопителя "ZENIT-8000" под сиденьем оператора с раздачей теплого воздуха, забором свежего воздуха с обеспечением избыточного давления в кабине и рециркуляции;

  • колонки управления из стеклопластика, обеспечивающие термо-шумо-вибро-изоляцию;

  • удобные формованные подлокотники, правый подлокотник откидывается с целью доступа к документации, аптечке и т.д.

Технические характеристики бульдозера Б11

Двигатель на бульдозер Б11
Модель трактора Т11.5000 Т11.6000
Модель двигателя Cummins QSB 6.7 ЯМЗ-236Н-3
Мощность, кВт/л.с 139,7 / 190 139,7 / 190
Частота вращения коленвала, номин., об/мин 1800 1800
Система пуска двигателя Электростартерная

Трансмиссия бульдозера Б11 гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач.

Гидросистема трансмиссии приспособлена для установки аппаратуры диагностирования "Stauf". Все точки диагностики выведены на одной панели в кормовой части трактора.

Скорость движения Б11 при отсутствии буксования, км/ч
Передача I II III
Передний ход 0...3,88 0...6,90 0...10,86
Задний ход 0...4,83 0...8,56 0...13,48

    Бортовой редуктор двухступенчатый с цилиндрическими шестернями и планетарным рядом на второй ступени:

  • Общее передаточное число.....19,63

Ведущее колесо со сменными зубчатыми сегментами и торцовым шлицевым креплениием к ступице.

Механизмы поворота - постоянно замкнутые бортовые фрикционы с металлокерамическими дисками и ленточные тормоза высокой износостойкости.

Одноместная каркасная шестигранная кабина повышенной жёсткости с круговой обзорностью, соответствующая требованиям стандартов ГОСТ (ИСО) по шуму, вибрациям и экологии.

Тележка имеет трёхточечную подвеску с микроподрессоренной балансирной балкой и уплотнённым шарниром гусениц.

Ходовая система бульдозера Б11
Число опорных катков, шт 6
Число поддержив. катков, шт 2
База трактора, мм 2880
Ширина гусеницы, мм 500 / 690
Колея, мм 1880 / 2080
Дорожный просвет, мм 435
Удельное давление на грунт базового трактора, МПа 0,055

Заправочные емкости
Охлаждающая жидкость, л 37
Топливный бак, л 360
Картер двигателя, л 31
Трансмиссия, л 90
Гидробак, л 90
Бортовой редуктор (каждый), л 8

Гидросистема Б11
Гидросистема раздельноагрегатная
Гидронасос шестеренного типа НШ-100А-3Л
Производительность, л/мин 180 (при оборотах 1823 об/мин, с давлением 20 Мпа)
Гидрораспределитель трехзолотниковый, четырех позиционный типа Р160.
Фильтр полнопоточный на трассе слива с фильтрующими элементами с тонкостью очистки 25 мкм
Гидроцилиндры, мм, (диаметр х ход штока):
- подъём отвала 100*1250
- перекос отвала 160*200
- рыхлитель 160*450

Масса Б11
Модель Т11.5000 Т11.6000
Трактора 15 700 15 760
Бульдозера (Е1Р) 21 240 21 300

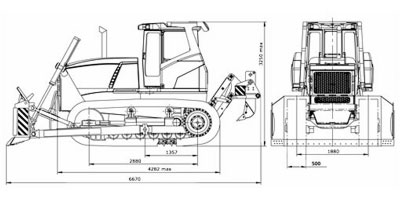

габаритные размеры бульдозера Б11
...
...
