Бульдозер Б13 (Б-13)

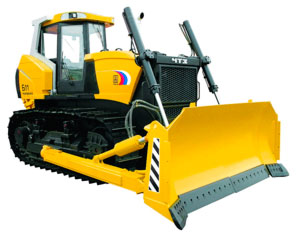

Бульдозер Б13 (Б-13) ЧТЗ


Бульдозер Б13 предназначен для решения широкого комплекса работ в строительстве, мелиорации, в горнорудной, нефтянной, газовой и других отраслях промышленности для выполнения больших объемов землеройных работ в широком диапазоне температур окружающего воздуха (±50° С) и разработки различных грунтов, в т. числе мерзлых и скальных, а также с повышенной влажностью.

Учитывая характер использования бульдозера Б13, в его конструкции использованы как технические решения, апробированные на тракторах предыдущих поколениях ЧТЗ, так и оригинальные разработки по важнейшим системам бульдозера. Реализация высоких тяговых усилий обеспечивается существенными изменениями в конструкции ходовой системы трактора. Колея трактора увеличена на 200 мм (2080 мм), что позволяет устанавливать башмаки гусеницы шириной 560 или 690 мм. Длина опорной поверхности на грунт увеличена до 3182 мм за счет установки тележек гусениц с семью опорными катками на подшипниках скольжения. При увеличении колеи до 2280 мм на этой же базе может изготовляться модель высокой проходимости (болотоходная) с башмаками до 900 мм.

На этот бульдозер устанавливается 6-цилиндровый V-образный дизельный двигатель ЯМЗ-236Б-4, размерностью 130х140 мм с номинальной мощностью 230 л.с. при 1800 об/мин. Двигатель оснащен турбонаддувом и жидкостно-масляным теплообменником для охлаждения масла. Удельный расход топлива не более 162 г/л.с.ч, а относительный расход масла на угар 0,5% от расхода топлива.

Кабина и рабочее место оператора

Кабина выполнена со съемной крышей из стеклопластика и вклеенными стеклопакетами, улучшенными шумо-тепло-вибро-изоляционными свойствами. Два стеклоочистителя пантографного типа на дверях и два на переднем и заднем стеклах. Место для установки радиофона с динамиками и встроенными ящиками для укладки личных вещей оператора. Щиток приборов выполнен в виде герметичной монопанели со стрелочными указателями и лампочными сигнализаторами.

Имеется штатное место для установки кондиционера в задней части крыши. В верхней части кабины имеется вентиляционно-эвакуационный люк. Кабина, рабочее место и ROPS откидываются назад на 35 град. с помощью ручного гидроподъемника.

Шестигранная кабина с хорошей обзорностью и низким уровнем шума:
  • установка отопителя "ZENIT-8000" под сиденьем оператора с раздачей теплого воздуха, забором свежего воздуха с обеспечением избыточного давления в кабине и рециркуляции;
  • колонки управления из стеклопластика, обеспечивающие термо-шумо-вибро-изоляцию;
  • удобные формованные подлокотники, правый подлокотник откидывается с целью доступа к документации, аптечке и т.д.

Технические характеристики бульдозера Б13

Двигатель ЯМЗ-236Б-4 на Б13
мощность номинальная
мощность эксплуатационная
169.1кВт (230 л.с)
158.1кВт (215 л.с)
Диаметр цилиндра130 мм
Ход поршня140 мм
Рабочий объём11.15л
Обороты коленвала1800 об/мин
Масса980 кг
ПускЭлектростартерный
ВоздухоочистительДвухступенчатый с бумажным фильтрующим элементом 238Н-1109080 во второй степе ни и предохранительной сеткой


Управление Б13
Механизмы поворота постоянно замкнутые бортовые фрикционы и ленточные тормоза с элементами трения высокой износостойкости, сервированные по усилию


Ходовая часть Б13
Тележки гусениц подсоединяются к раме трактора через вынесенную ось прокачки и шарнирное соединение с балансирной балкой. Семь опорных катков и направляющие колеса на подшипниках скольжения с уплотнениями типа Duo Cone. По два консольных поддерживающих катка с таким же уплотнением
Длина опорной поверхности3182 мм
Колея2080 мм
Ширина гусеницы560 или 690 мм
Давление на грунт (БРА), Мпа, с:
полусферическим отвалом0.087/0.070
прямым отвалом0.084/0.068


Гидросистема Б13
ТипГидравлическая раздельно-агрегатная
Гидронасос - Шестеренного типа НШ-100А-3Л, производительностью 180 л/ при оборотах 1823 об/мин с давлением 20 Мпа


Заправочные объёмы Б13
Охлаждающая жидкость37 л
Топливный бак360 л
Картер двигателя31 л
Трансмиссия90 л
Бортовой редуктор(каждый)8 л
Гидробак90 л


Основные параметры бульдозера Б13 и навесного оборудования
ПоказательБульдозерное оборудование с полусферическим отвалом
(Е)
Бульдозерное оборудование с прямым отвалом (В)
Ширина отвала А, мм37303700
Высота отвала В, мм15001345
Объем призмы волочения, куб.м.7,54,75
Максимальный подъем D, мм11901240
Максимальное заглубление N, мм550520
Максимальный перекос К(К’), мм (град)648 (10)
Масса бульдозерного оборудования, кг31002850
Трехзубый рыхлитель
(Р)
Однозубый рыхлитель
(Н)
Максимальное заглубление Н, мм500650
Максимальный подъем зуба над опорной поверхностью Q, мм715780
Количество установок зуба по высоте23
Масса рыхлительного оборудования, кг21901550
Длина трактора с бульдозерно-рыхлительным оборудованием, Р, мм74907148
Масса эксплуатационная, кг:
трактора19250
трактора с бульдозерно-рыхлительным оборудованием2452023630
