Трубоукладчик ТР20.22.01

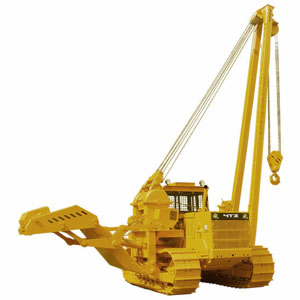

Трубоукладчик ТР20.22.01 ЧТЗ


Трубоукладчик ТР20.22.01 предназначен для укладки трубопроводов в траншею,сопровождения очистных и изоляционных машин, а также для выполнения различных подъемно-транспортных работ при строительстве трубопроводов с наружным диаметром до 1020 мм на грунтах обычных и с пониженной несущей способностью. Трубоукладчик предназначен для эксплуатации в районах с минимальной температурой воздуха до минус 40°С.
Техническая характеристика трубоукладчика ТР20.22.01
Базовый тракторТ10Б.0121 (в спецкомплектции)
Эксплуатационная мощность двигателя, кВт (л.с.) при 1400 об/мин132 (180)
Грузоподъемность номинальная (на плече 2,5 м), т20
Грузоподъемность максимальная (на плече 1,22 м), т41
Момент грузовой устойчивости, т.м50
Максимальная высота подъема крюка, м5,3
Глубина опускания крюка при минимальном вылете крюка,м2,5
Скорость передвижения, км/ч:
вперед
назад

1,75-7,06
2,49-8,41
Среднее давление на грунт левой гусеницы (при использовании всего момента устойчивости и нагрузке на крюке 20 т), кгс/см. кв.2,3
Расчетное максимальное тяговое усилие на ведущем колесе, т22
Эксплуатационная масса, кг29550
Емкость топливного бака, л300

Грузоподъемное оборудование трубоукладчика ТР20.22.01
Лебедка
типдвухбарабанная, реверсивная, с многодисковыми фрикционными муфтами включения и гидравлическим управлением
приводот верхнего вала коробки передач через трехступенчатый редуктор, цепную передачу и карданный вал
тормозаленточные, нормальнозамкнутые
Скорость подъема и опускания крюка, м/мин
- первая1,0-2,2
- вторая4,0-8,6
- третья10,2-22,5
Время изменения вылета груза от 1,5 м до 6,5 м при включенной передаче редуктора, с, не более
- первой85
- второй24
- третьей11
Грузовой и стреловой канаты
- диаметр, мм19,5 или 20
- длина грузового каната, м65
- длина стрелового каната, м65
Противовес
- типвыносной, с перекрестной схемой выдвижения с гидравпическим приводом
- количество грузов, шт4
- масса одного груза, кг680
- масса противовеса, кг6150
Cтрела трубчатая конструкция прямоугольного сечения
- длина стрелы, м7
Заправочные емкости трубоукладочного оборудования,л
- картер лебедки18
- картер зубчатых передач редуктора8
- картер цепной передачи редуктора2
- гидросистемы трубоукладчика116,5

Грузоподъемность ТР20.22.01

Габаритные размеры ТР20.22.01
