Виды крепежа



Метрический
Оконный
Перфорированный
Мебельный
Анкерный
Гипсокартонный
Фасадный
Кровельный
Преимущества нержавеющего крепёжа

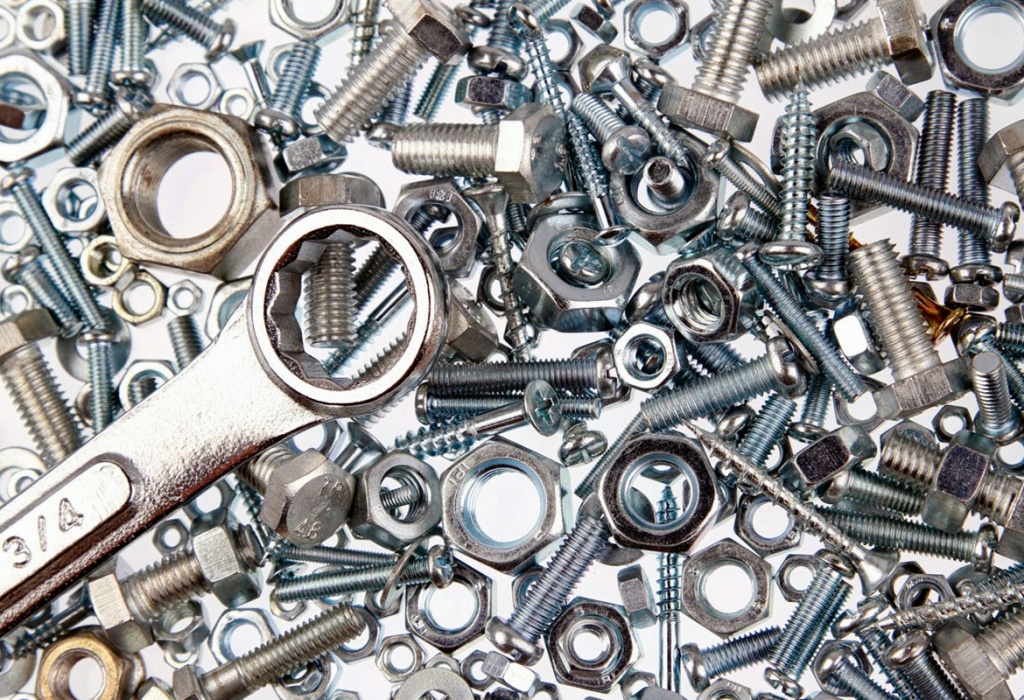

Метрический крепёж

Метрическим принято называть крепёж, детали которого имеют метрическую резьбу. К ним относят гайки, шайбы, винты и болты. Область применения деталей очень широка: от бытовых и строительных работ до авиа- и автомобилестроения.

Гайка – деталь квадратной или шестиугольной формы с резьбовым отверстием. Её назначение – обеспечить надёжное и стойкое крепление.

Шайба представляет собой кольцевую деталь, подкладываемую под головку болта или гайку.

Винт представляет собой резьбовой стержень, с одной стороны оканчивающийся шляпкой. Разновидности без шляпки принято называть шпильками. Винты подразделяют на «ответственные», ими осуществляется крепёж деталей из твёрдых материалов, и «неответственные», например, саморезы, предназначенные для крепления деталей из мягких материалов.

Болты – деталь крепежа в виде наружного резьбового стержня, оканчивающееся, как правило, шестигранной головкой. Они применяются исключительно вместе с гайкой и разделяют на разновидности с полной и неполной резьбой.

Основными достоинствами метрического крепежа Fiхer являются: повышенная прочность креплений, простота монтажа и демонтажа. А главной особенностью, отличающей метрическую резьбу от других многочисленных разновидностей – треугольный профиль, угол которого равен 600.

Параметры резьбы деталей метрического крепежа измеряются в миллиметрах и обозначаются буквой «М» в сочетании с цифрой. Так, М8 означает метрическую резьбу, диаметр стержня которой равен 8 мм.

Важен и шаг резьбы – показатель, определяющий расстояние между соседними витками. Измеряется при помощи резьбомера. Крупный шаг считается основным и не обозначается, мелкие принято маркировать следующим образом – знаком «х» в сочетании с цифрой. Например, М8х1 означает метрическую резьбу с шагом 1 мм.

Метрический крепёж https://fikser.ru/catalog/metrika/ производителя Fiхer продаётся в Москве, его можно купить оптом по приемлемой цене. Есть возможность заказать доставку.
Метрический крепёж

Методика затяжки метрического крепежа

Любое крепёжное соединение должно быть в первую очередь надёжным и прочным. Это достигается многими факторами, но один из них – контроль силы (напряжения) монтажа при закручивании элементов крепежа. Опыт показывает, что перенапряжение соединения, или недостаточное затягивание – может привести к его поломке.

Для того чтобы избегать таких ситуаций, в промышленности принято несколько методов контроля качества соединений. Они основываются на проведении замеров:

  • Удлинения винта, болта или резьбовой шпильки.
  • Крутящего момента при закручивании гайки.
  • Угла скручивания гайки.

Самое точное получение результатов достигается при применении метода измерения удлинения. Его чаще всего применяют в особо ответственных соединениях, с высоким напряжением на резьбу.

Если же это резьбовые шпильки, то можно измерять коэффициент удлинения стержня в процессе нагрузки. Для этого измеряют расстояние от конца шпильки, до плоскости основания к которому она крепится.

Для контроля силы затягивания резьбового соединения, могут применяться различные промежуточные упругие вставки (наподобие пружинной шайбы). Такую шайбу подкладывают под гайку и прекращают закручивание в определённый момент. Либо устанавливают так называемую мерную шайбу, которая отличается толщиной от обычной шайбы и деформируется при закручивании.

За рубежом иногда используют фасонную шайбу, которая имеет отогнутую фаску. Её подкладывают между поверхностью и болтом, или винтом, и по мере закручивания, поле шайбы как бы садится под весом болта. Сначала она плотно соприкасается с болтом и по мере закручивания может дойти до поверхности детали. Таким образом можно спокойно контролировать момент затягивания.

В случае с особо ответственными соединениями, контроль их затяжки можно проверять и при помощи ультразвука.

Последним методом – считают измерение углового скручивания гайки. В таком случае просто указывается, на сколько градусов должна быть повёрнута гайка, для наиболее точного соединения. Монтаж гаек с таким требованием производится достаточно легко с помощью шаблонов или специальных угломеров с точностью 10 ... 15°.

Метод измерения по углу поворота гайки – наилучший, потому что он никак не связан с силой сопротивления материалов, трением их друг о друга и т.п. Кроме того, это самый простой способ, так как не требует никаких специальных (а зачастую и сложных) приспособлений или инструментов.

Однако даже он не всегда эффективен, потому, что бывают сложности с определением изначального угла, или вы не сможете правильно оценить сопротивляемость материалов при трении, а так же учесть первичный зазор между телом детали и шляпкой болта или винта. Точность силы затягивания при контроле данным образом не более ±20 %.

Этот метод также не подходит для соединений с короткими болтами, потому что угол будет совсем маленьким и его можно просто не достигнуть. Да и погрешность будет намного выше.

Наиболее практичным методом в производстве до сих пор считается метод, основанный на применении динамометрических ключей. Они заранее выставляются на определённый уровень нагрузки и закрепление будет одинаковым для всех элементов конструкции. В динамометрическом ключе производится измерение приложенного крутящего момента, и в момент достижения предельной величины – затягивание прекращается автоматически.

Существуют также так называемые предельные ключи, в которых работают отжимные муфты, или фрикционы (т.е. ограничители нагрузки). В момент достижения предельной величины нагрузки – такой ключ прекращает работу, либо подаёт специальный сигнал. Тут также требуется предварительная калибровка максимальных усилий.

Какой класс прочности у метрического крепежа?

По умолчанию, класс прочности метрического крепежа – 5,8. все остальные классы прочности (8,8; 10,9 и т.д.) нужно оговаривать с менеджером. Так же по умолчанию все болты имеют полную резьбу, а также оцинкованы, а неполная резьба или крепёж без покрытия – оговаривается отдельно.

Оконный крепёж

Пластиковые окна, при правильной установке, удерживают в помещении тепло, защищают ваше жилье от проникновения влаги и холодного воздуха. И хотя на конечный результат влияет и квалификация мастера, и качество сопутствующих материалов, таких, как клей и монтажная пена, гарантировать надёжность соединений может лишь высококачественный оконный крепёж.

В установке пластиковых окон можно выделить 2 основных способа: крепление на анкера и на монтажные пластины. Оба метода имеют свои достоинства и недостатки, и могут применяться как по отдельности, так и в совокупности. Не важно, какой способ предпочтительнее для вас, главное, со всей серьёзностью отнеситесь к выбору элементов оконного крепежа.

  1. они должны быть устойчивы к агрессивным воздействиям окружающей среды. Ведь окна вам приходится чистить и мыть с использованием химических средств, не говоря уже о регулярном воздействии атмосферных осадков. Поэтому самыми востребованными являются оконные саморезы и анкеры оцинкованные, желтопассивированные, а иногда оксидированные.
  2. дюбели и анкеры должны быть достаточно большого размера.

Рамные анкеры предназначены для монтажа пластиковых, деревянных и металлических рам к основанию из кирпича или бетона. Они выдерживают большие нагрузки на излом и вырывание, а потому анкерное крепление отличается высокой надёжностью, что так важно, например, при монтаже тяжёлых балконных блоков.

Монтаж с помощью пластин не нарушает целостность камер оконного профиля, что не даст стеклопакету промёрзнуть в суровую русскую зиму. Но подобное крепление может не выдержать ударных нагрузок при регулярном открывании-закрывании окна, и используется преимущественно при установке глухих окон.

Оконные саморезы, используемые при монтаже на пластины, имеют, как правило, редкую резьбу и наконечник в виде сверла. Он значительно упростит вам работу, так как не требует предварительного сверления отверстий. Если отверстия уже есть, больше подойдут оконные саморезы с острым наконечником. Имеете дело с рыхлыми или мягкими материалами? Выбирайте саморезы с крупной резьбой, а при креплении пластины к стене, позаботьтесь о наличии дюбелей.

И все же, наибольшее распространение получил комбинированный вариант монтажа пластиковых окон: верхняя часть рамы крепится на пластины, нижняя фиксируется анкерами. Так, вы обеспечите максимальную надёжность крепления, и в то же время, сократите долю минусов, присущую установке исключительно на анкеры.

Перфорированный крепёж

Перфорированный крепёж используется в строительстве для прочного крепления и усиления деревянных конструкций. Изготовляется из качественного оцинкованного металла - это позволяет использовать его не только для внутренних отделок. Современное оборудование по производству крепежа позволяет делать изделия разной формы и прочности. Отверстия в крепёжных элементах расположены определённым образом, чтобы избежать появления трещин при креплении к дереву, а так же для равномерного распределения нагрузки на соединение.

Крепёжный уголок имеет ребро жёсткости для повышения прочности при соединении деревянных блоков. Различные виды углов имеют разные размеры ширины, высоты и угла разворота.

Анкер регулировочный применяется для регулировки конструкций при усадке дома.

Перфорированная лента используется для соединения элементов препятствуя их смещению друг относительно друга.

Опора бруса этот крепёж используется для крепления бруса к поверхности, а так же для усиления несущей конструкции. Позволяет без выемки древесины закрепить опору бруса.

Забивная опора предназначена для крепления деревянных и других конструкций к грунту, позволяет надёжно зафиксировать например стойку крыльца. Совместно с ней может применяться регулируемая опора.

Все элементы крепежа позволяют не только усилить возводимую конструкцию, но и уменьшить время и сложность сборки данной конструкции.

Мебельный крепёж

К элементам мебельного крепежа относят метизы, предназначенные для соединения деталей мебельной конструкции. И, метиз, бес сомнения, является самой функциональной её частью. От его качества во многом зависит надёжность, прочность и долговечность всего изделия.

К тому же, ко всем элементам мебельного крепежа предъявляются повышенные эстетические требования. Ведь лучшая мебель та, где крепёж остаётся незаметным. Поэтому все метизы этого направления имеют небольшой размер, но при этом и количество дефектов должно быть сведено к минимуму.

Номенклатура элементов мебельного крепежа необычайно широка. Тем не менее, все их разновидности можно условно разделить на два вида.

К первому относятся элементы разъёмного соединения. Данный крепёж предназначен для обеспечения подвижности и многофункциональности конструкции, но при его разборке нарушения структуры мебели не происходит.

Второй вид мебельного крепежа – неразъёмное соединение. Оно не предусматривает разборку мебели в дальнейшем.

Неразъёмное соединение осуществляется при помощи гвоздей, винтов, шурупов, болтов, крючков, мебельных стяжек – конических, винтовых, шурупных, эксцентриковых, мебельных уголков.

Наиболее распространённый элемент мебельного крепежа – шурупные стяжки, для которых, как правило, используют винты-конфирманты. Они позволяют быстро и без особых усилий соединить детали из самых различных материалов: листов ДВП и ДСП, дерева и МДФ-панелей. Винт-конфирмант имеет потайную головку, которая легко маскируется при помощи заглушек. Для неразъёмного соединения деталей с ограниченным доступом монтажа применяются винты с буртом.

Врезные (забивные) мебельные гайки, благодаря специальным зубьям, не проворачиваются, и позволяют производить односторонний монтаж. Гайки применяются в сочетании с другими элементами метрического крепежа – болтами или винтами.

Самая универсальная деталь мебельного крепежа – саморез. Сфера его применения чрезвычайно широка. Он может использоваться для соединения деревянных деталей, гипсокартона, листов ДВП и ДСП, и даже тонкого листового металла.

Анкерный крепёж

Анкерный крепёж – неотъемлемая часть современного строительства. Он позволяет надёжно закрепить самые тяжёлые конструкции. Примечательно, что материал, из которого изготовлена деталь не имеет значения, так же, как и материал основания, а также их плотность. Главное, подобрать метиз, назначение которого полностью соответствует поставленной задаче.

Что же представляет собой анкерный крепёж? «Anker» в переводе с немецкого означает «якорь». И название в этом случае полностью отражает суть крепежа. Анкер – деталь, способная не только самостоятельно закрепиться в основании, но при этом и удерживать какую-либо конструкцию.

Состоит анкер из двух частей: рабочей (распорной), которая при соединении изменяет свои размеры и нерабочей (нераспорной), непосредственно не принимающей участие в закреплении. Ещё один элемент большинства анкеров – манжета, позволяющая не углубляться крепежу в отверстие основания.

Элементы анкерного крепежа, как правило, изготавливаются из оцинкованной или нержавеющей стали, латуни и других высокопрочных сплавов.

Анкерный крепёж нашёл широкое применение в строительстве и ремонтных работах. Его основное назначение – обеспечить прочность и надёжность монтажа тяжёлых ответственных конструкций. Все элементы анкерного крепежа различаются по габаритам, принципу крепления, и своему назначению. Но наиболее целесообразна классификация, учитывающая вид материала основы и конструкцию самой детали.

Существуют анкеры, предназначенные для крепления к плотным основаниям – бетону, камню, кирпичу. Есть разновидности, созданные специально для крепления к пустотелым материалам, например, гипсокартону. Последняя разновидность позволяет подвешивать, например, потолочные люстры.

Способность анкера удерживаться в основании может обеспечиваться за счёт силы трения, расклинивания или распора, а иногда и на клеевой основе (так называемый, химический анкер).

Анкера

В последние годы, ускоренными темпами, развиваются строительные технологии. Важное место в этом направлении занимает - крепёж, от качества и надёжности которого зависит прочность любой конструкции…

Наибольшая надёжность при креплении различных деталей к твёрдым основаниям, достигается при использовании анкера. В зависимости от задач, возникающих при строительстве, ремонте, монтаже оборудования применяются различные виды анкеров:

Забивной анкер - имеет внутреннюю резьбу и используется при креплении в кирпич, бетон, натуральный камень.

Анкерный болт с гайкой - прост, удобен и надёжен при монтаже в кирпич, бетон и натуральный камень.

Двухраспорный анкер - применяется для достижения наибольшей надёжности, при креплении тяжёлых деталей (станков, столбов, различных ограждений, металлических конструкций и т.д.).

Плюсы двухраспорных анкеров:

  1. увеличенная площадь расклинивания рубашки
  2. большой диапазон длин и диаметров внутренней шпильки
  3. усиленная стальная рубашка, позволяет воспринимать более мощный крутящий момент
  4. высокое качество стали

Используются при монтаже в полнотелый кирпич, бетон, натуральный камень.

Анкер клиновой - применяется для сквозного монтажа тяжёлых и умеренно тяжёлых элементов и конструкций в таких материалах, как бетон, полнотелый кирпич и камень.

Анкерная техника широко применяется для крепления светильников, подвесных потолков, крепления различных элементов в пустотелые строительные материалы, крепления оконных рам и дверных блоков, ответственного монтажа и др.

Анкера изготавливаются из высококачественных материалов, по современным технологиям, которые постоянно совершенствуются.

Как правильно понимать размеры анкеров?

Стандартное написание размеров анкеров состоит из трёх параметров – например М6 (8 х 80) – это значит, что анкер имеет внутреннюю шпильку с резьбой М6, наружный диаметр кожуха 8 мм и длину 80 мм.

Гипсокартонный крепёж

Причудливые изгибы потолка, ниши с разноцветной подсветкой и идеально ровная поверхность стен – гипсокартон поможет воплотить в жизнь любую задумку и превратит каждое помещение в произведение дизайнерского искусства. У него есть лишь один существенный недостаток – на пустотелой поверхности сделать надёжный крепёж довольно проблематично. Но возможно с помощью специального гипсокартонного крепежа. Выбор его разновидности зависит преимущественно от назначения конструкции.

Если у вас возникла необходимость повесить на гипсокартонную перегородку какой-либо лёгкий предмет, например, декоративную полочку, не несущую функциональной нагрузки, или рамку с фотографией, вы вполне можете обойтись креплением на саморезы.

Для создания более прочного крепежа вам потребуются дюбели. Специально для крепления в гипсокартонной основе, существуют несколько их разновидностей.

Наиболее экономичный вариант – дюбель-дрива. Такой крепёж выдерживает конструкции, подвергающиеся малой нагрузке. Например, плинтуса, оконные и дверные рамы. Он прост и быстр в установке, а его монтаж часто осуществляется просто с помощью молотка.

Для предметов, постоянно подвергающихся нагрузке на вырывание, например, люстр больше подойдёт дюбель-зонтик. Он раскрывается за гипсокартонным листом в пустом пространстве, распределяя нагрузку на большую площадь.

Универсальными элементами гипсокартонного крепежа являются металлический дюбель Молли и его пластиковый аналог – дюбель Молли или дюбель-бабочка.

Дюбель Молли находит широкое применение в быту при закреплении элементов мебели и декора на стенах из гипсокартона, монтаже нетяжёлых подвесных конструкций. Принцип его действия прост: при закручивании в дюбель самореза происходит раскрытие крыльев детали, образующих максимальный распор. Кроме того, для предотвращения проворачивания дюбеля в гипсокартона предусмотрена специальная манжета.

Фасадный крепёж

В последние годы все больше внимания уделяется тепло- и гидроизоляции фасадов зданий, безопасность и надёжность которых во многом зависит от применяемых деталей крепежа. Их выбор в первую очередь должен осуществляться исходя из типа несущих оснований.

Первая группа – пористые полнотелые основания. К ним относятся газобетон и газосиликатные блоки. Подобные основания при постоянном давлении сильно подвержены разрушению. Поэтому использовать крепёж на основе силы трения для таких зданий нецелесообразно. Избежать значительного давления на материал позволяет особая форма гильзы. Благодаря ей в газобетоне формируются так называемые «карманы», работающие на сдвиг материала, а не на распор.

Вторая и третья группы – прочные полнотелые и пустотелые основания. К полнотелым относится бетон, силикатный полнотелый и керамический кирпич, к пустотелым – щелочной кирпич, керамзитобетонные блоки. Для таких оснований больше подходят дюбеля, использующие силу трения.

Саморезы со сверлом – наиболее удобные элементы фасадного крепежа. Они не требуют предварительного сверления отверстия, что существенно экономит время. Если же приходится иметь дело с тонколистовой сталью, наиболее эффективными становятся острые саморезы с прессшайбой.

Не требуют предварительного сверления и шурупы для сэндвич-панелей. Их назначение – прямой монтаж на стальные конструкции. Для обеспечения наибольшей надёжности метиз производят из закалённой углеродистой стали, а чтобы избежать коррозии его предварительно оцинковывают.

Не менее важна и форма головки детали. Она непосредственно влияет на то, как дюбель воспринимает, а впоследствии и передаёт нагрузку несущему основанию. Особое внимание этому моменту стоит уделить при монтаже плит теплоизоляции.

Так, дюбели для теплоизоляции (тарельчатые) распираются в 3 направлениях и обеспечивают наиболее плотный монтаж. Они могут быть как с пластиковым, так и с металлическим гвоздём. Причём, металлический гвоздь обязательно подвергается оцинковке, чтобы избежать коррозии и увеличить долговечность и надёжность теплоизоляции здания.

Кровельный крепёж

Надёжность и долговечность кровельных систем зависит не только от качества черепицы или профлиста, но и от грамотно подобранного кровельного крепежа. Так как именно он принимает на себя основные нагрузки как во время монтажа, так и в течение всего срока эксплуатации кровли. А неправильно выбранный кровельный крепёж и нарушение технологии укладки способны спровоцировать начало разрушения кровельной системы в первый же год эксплуатации.

Самым популярным, хотя и новым на строительном рынке, элементом кровельного крепежа является саморез для кровли. По своим техническим характеристикам он значительно превосходит шиферный гвоздь и может быть предназначен для крепления к основанию как из дерева, так и из металла.

Помимо привычных оцинкованных метизов существуют саморезы с цветными шляпками. Они позволяют подобрать крепёж в тон материалу крыши и сделать его практически незаметным. Различают кровельные саморезы и по форме шляпки. Она может предназначаться под работу с отвёрткой – шляпки с крестообразным или плоским сечением. А может иметь грани, позволяющие работать специальным ключом.

В большинстве случаев для установки кровельного самореза предварительно необходимо просверлить отверстие, особенно если дело касается основания из металла. Для дерева вполне подойдут саморезы с усиленным сверлом, которые используют вместе с шуруповертом. Такие метизы закрепляются надёжно и быстро. В зависимости от материала основания меняется и частота сечения резьбы. Так, для работы с металлом необходимо подобрать метиз с частой резьбой, с деревом – более редкой.

Пристальное внимание необходимо уделять грамотному монтажу саморезов. Важно следить, чтобы резьбовая часть метиза полностью проникала в стропила, надёжно закрепляясь там. Кровельный материал должен контактировать исключительно с резиновой прокладкой и шляпкой самореза. Только тогда можно говорить о долговечности и надёжности крепежа.

Преимущества нержавеющего крепёжа

Для крепления конструкций и оборудования профессионалы рекомендуют использовать элементы нержавеющего крепежа. Гайки, шпильки, болты и винты из нержавеющей стали характеризуются высокими потребительскими свойствами.

Нержавеющий крепёж имеет высокую степень сопротивляемости к коррозии. Огромным преимуществом является также стойкость к окислению металла как в обычных условиях, так и в среде повышенной кислотности и высоких температур. Изделия из нержавеющей стали выдерживают большое физическое давление, что способствует их долгосрочному использованию. Кроме того, нержавеющий крепёж обладает высоким уровнем устойчивости к воздействию огня и перепадов температур. Даже пожар не повредит нержавеющего металла. Благодаря сияющему внешнему виду без ржавчин и налёта даже при длительной эксплуатации элементы такого крепежа не требуют замены или ремонта, поэтому широко используются как в общественных местах, так и в частных.

Благодаря своим свойствам, нержавеющий крепёж стал незаменимым в сферах фармацевтической и пищевой промышленности, а также на производствах медицинского оборудования. Учитывая все преимущества нержавеющего крепежа, становится понятным, почему сегодня пользователи выбирают именно его.
