Установка системы смазки Т10М Б10М

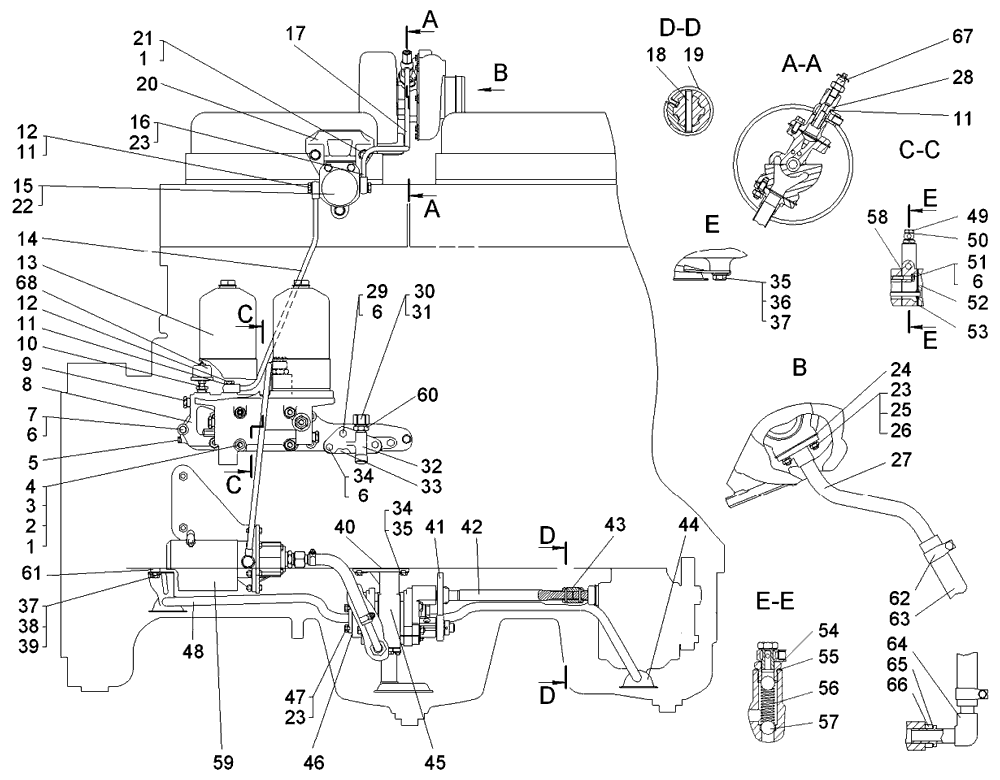

Установка системы смазки на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	–	Шайба 12 ОТ 65Г 09	7
2	3135-1	Шайба	4
3	700-29-2233	Шпилька	4
4	700-30-2414	Гайка	4
5	375	Пробка	1
6	–	Шайба 10 ОТ 65Г 09	11
7	–	Болт М10×55.58.019	5
8	51-09-196	Плита	1
9	379	Пробка	1
10	65-09-44	Штуцер	1
11	355-07	Кольцо	8
12	700-41-2716	Болт поворотного угольника	3
13	65-09-123СП	Фильтр масляный	1
14	51-09-277СП	Труба	1
15	–	Фильтр 2105-1012005-04	1
16	–	Болт М8-8g×35.58.019	2
17	51-09-278СП	Труба	1
18	700-32-2125	Штифт	2
19	700-58-2368	Кольцо	2
20	51-09-124	Кронштейн	1
21	–	Болт М12-6g×35.058.019	3
22	65-09-130СП	Проставка	1
23	–	Шайба 8Т 65Г 09	6
24	700-40-5650	Прокладка	1
25	–	Гайка М8×1-6Н.8.45.019	2
26	–	Шпилька 2М8×18.66.016	2
27	65-09-115СП	Труба	1
28	700-41-3364	Переходник	1
29	700-28-2381	Болт	2
30	700-41-3565	Гайка накидная	1
31	700-41-3571	Заглушка сферическая
32	51-09-291	Патрубок	1
33	700-40-7914	Прокладка	1
34	–	Болт М10×30.58.019	5
35	3137	Шайба	5
36	–	Болт М10×25.58.019	1
37	31308	Шайба	1
38	3198	Шайба	1
39	–	Болт М10×35.58.019	2
40	700-40-7194	Прокладка	1
41	51-09-198	Колесо зубчатое	1
42	51-09-105	Валик	1
43	51-09-50	Муфта соединительная	1
44	51-09-149СП	Маслоприемник	1
45	51-09-217СП	Насос масляный	1
46	40751	Прокладка	2
47	–	Болт М8×20.58.019	4
48	51-09-162СП	Маслоприемник	1
49	411143	Штуцер	1
50	40911	Кольцо	2
51	–	Болт М10×45.58.019	2
52	65-09-128-01СП	Проставка	1
53	700-40-7805	Прокладка	1
54	51-09-108	Седло клапана	1
55	261164	Кольцо	1
56	38319	Пружина	1
57	–	Шарик Б 19-200	2
58	700-40-6944	Прокладка	1
59	65-09-150-01СП	Установка маслозакачивающего насоса МЗН-5	1
60	700-41-3931	Переходник	1
61	0474	Втулка	1
62	700-41-2228СП –	Хомут Хомут червячный 20-32/9 (Германия)	2
63	700-46-2329	Рукав	1
64	51-09-216СП	Труба	1
65	40910	Кольцо	1
66	3069	Гайка	1
67	– –	Датчик аварийного давления ММ 111В ММ 111ВТ ¹	1
68	–	Датчик указателя давления масла 3902.3829	1
¹ Для тропиков.
