Система смазки механической трансмиссии Т10М Б10М

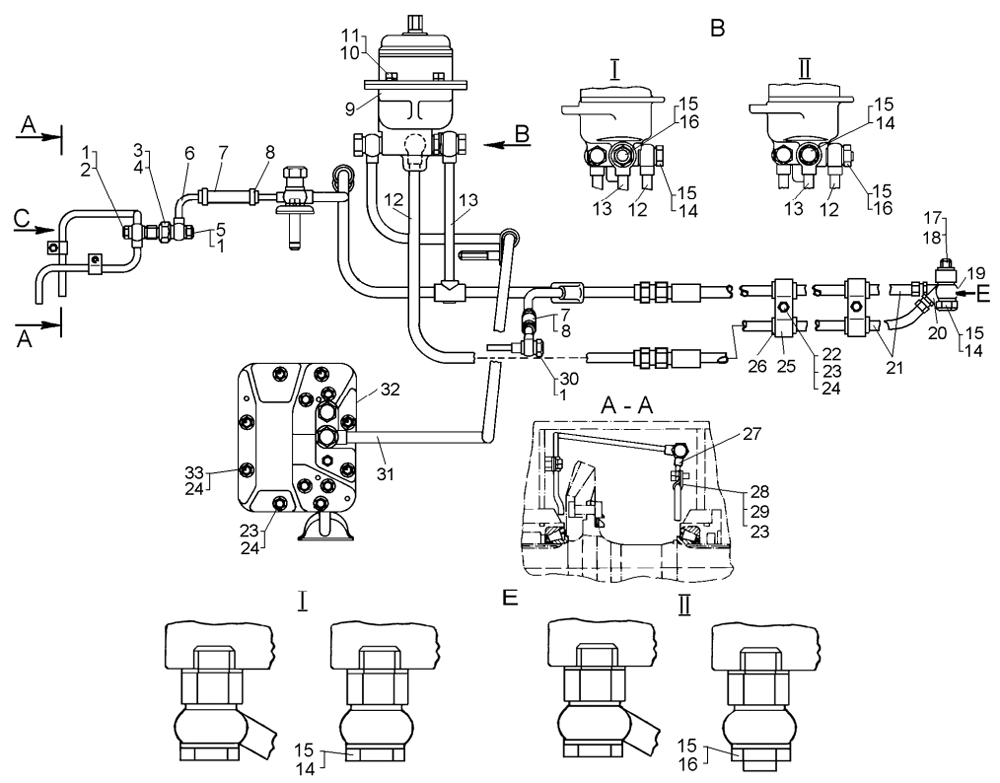

| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| - |
24-60-1СП 20-63-3СП 1 |
Система смазки механической трансмиссии | 1 |
| 1 | 40911 | Кольцо | 6 |
| 2 | 700-41-3249 | Штуцер | 1 |
| 3 | 700-41-2976 | Ниппель | 1 |
| 4 | - | Кольцо 24x30 | 2, 11 |
| 5 | 700-41-2974 | Штуцер | 1 |
| 6 | 24-60-144СП | Труба | 1 |
| 7 | 700-40-3481 | Рукав | 2 |
| 8 | - | Хомут червячный 12-22/9 W2 (Германия) | 4 |
| 9 | 50-60-214СП | Фильтр | 1 |
| 10 | 2816 | Болт | 2 |
| 11 | - | Шайба 12 ОТ 65Г 09 | 2 |
| 12 | 50-60-216СП | Труба | 1 |
| 13 |
50-60-215СП 48-60-102СП 1 |
Труба | 1 |
| 14 | 700-41-3306 | Болт полый | 5 |
| 15 | 40910 | Кольцо | 14 |
| 16 | 50-60-256 | Упор | 1 |
| 17 | 700-41-3412 | Штуцер | 2 |
| 18 | 261164 | Кольцо | 2 |
| 19 | 50-56-109СП | Угольник | 2 |
| 20 | 50-26-21ЗСП | Труба | 1 |
| 21 | - |
Рукав высокого давления РВД-16-30-2100-205-М27х1,5(13)/М27х1,5(13)-УХЛ РВД-16-30-2100-205- М27х1,5(13)/М27х1,5(13)-Т 2 |
2 |
| 22 | 31308 | Шайба | 2 |
| 23 | - | Шайба 10 ОТ 65Г 09 | 15 |
| 24 | - | Болт М10x25.58.019 | 7 |
| 25 | 50-60-230 | Прижим | 2 |
| 26 | 42212 | Муфточка | 5 |
| 27 | 24-60-151СП | Труба | 1 |
| 28 | 08414 | Скоба | 2 |
| 29 | - | Болт М10-6gx18.58.019 | 2 |
| 30 | 700-41-3248 | Зажим | 1 |
| 31 |
50-60-203СП 20-60-121СП 1 |
Труба | 1 |
| 32 | 50-60-200СП | Насос | 1 |
| 33 | - |
Болт М10-6gx30.58.019 |
6 |
|
I - Радиатор подключен. II - Радиатор отключен. |
|||
|
1 Для болотоходного трактора. 2 Для тропиков, экспорта. |
|||

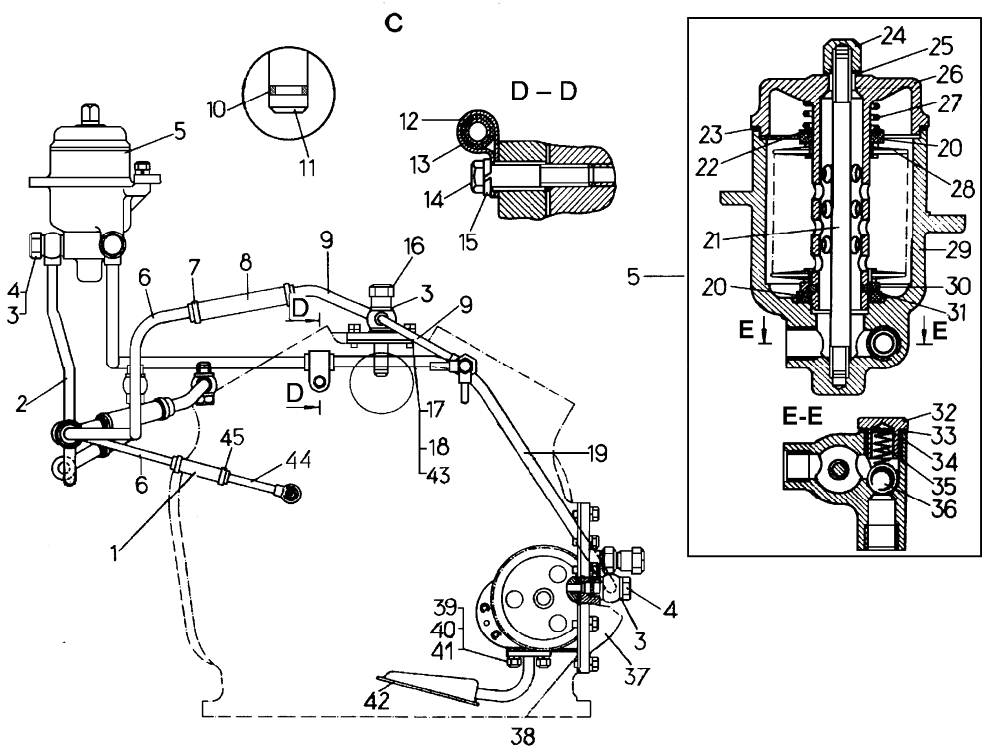

| # | Номер запчасти | Наименование детали | Кол-во в сборке |
| 1 | 700-40-3481 | Рукав | 2 |
| 2 | 50-60-216СП | Труба | 1 |
| 3 | 40910 | Кольцо | 14 |
| 4 | 700-41-3306 | Болт полый | 5 |
| 5 | 50-60-214СП | Фильтр | 1 |
| 6 |
50-60-215СП 48-60-102СП |
Труба | 1 |
| 7 |
700-41-2228СП - |
Хомут Хомут червячный 12-22/9 W2 2 (Германия) |
2 1 |
| 8 | 700-46-2185-01 | Рукав | 2 |
| 9 | 50-60-204СП | Труба | 1 |
| 10 | - | Кольцо 014-018-25-2-5 | 1 |
| 11 | 50-60-218 | Фланец | 1 |
| 12 | 700-41-3022 | Хомутик | 1 |
| 13 | 42212 | Муфточка | 5 |
| 14 | - | Болт М16x75.58.019 | 1 |
| 15 | - | Шайба 16 ОТ 65Г 09 | 1 |
| 16 |
700-41-3017 700-41-3017-1 |
Гайка накидная | 1 |
| 17 | - | Болт М106gx25.58.019 | 7 |
| 18 | - | Шайба 10 ОТ 65Г 09 | 15 |
| 19 |
50-60-203СП 20-60-121СП 1 |
Труба | 1 |
| 20 | 46485 | Кольцо | 1 3, 4 |
| 21 | 700-29-2086 3 | Шпилька | 1 |
| 22 | 700-31-2042 4 | Шайба | 1 |
| 23 | 700-40-8520 3 | Прокладка | 1 |
| 24 | 16-27-5 3 | Гайка | 1 |
| 25 | 40911 | Кольцо |
6, 1 3, 4 |
| 26 |
50-60-225СП 3 24-60-29 4 |
Крышка | 1 |
| 27 | 700-38-2112 4 | Пружина | 1 |
| 28 | 18-26-161СП 4 | Фильтрующий элемент | 17 |
| 29 | 24-60-254 3 | Корпус | 1 |
| 30 | 28-60-11-1 4 | Кольцо | 1 |
| 31 | 700-42-2320 4 | Кольцо | 2 |
| 32 | 700-41-2853 | Штуцер | 1 |
| 33 | - | Кольцо 24x30 | 1 |
| 34 | 31312 | Шайба | 1 |
| 35 | 700-38-2298 | Пружина | 1 |
| 36 | - | Шарик Б 22.225x200 | 1 |
| 37 | 50-60-199СП 5 | Насос | 1 |
| 38 | 700-40-3788-1 | Прокладка | 1 |
| 39 | 40751 5 | Прокладка | 1 |
| 40 | - | Болт М8-6gх20.58.019 5 | 2 |
| 41 | - | Шайба 8Т 65Г 09 5 | 2 |
| 42 | 50-60-201СП 5 | Маслоприемник | 1 |
| 43 | 700-40-6769 | Прокладка | 1 |
| 44 | 24-60-150СП | Труба | 1 |
| 45 | - | Хомут червячный 12-22/9 W2 (Германия) | 4 |
|
1 Для болотоходного трактора. 2 Для тропиков, экспорта. 3 Входит в 50-60-214 Фильтр. 4 Входит в 50-60-225 Крышка. 5 Входит в 50-60-200 Насос. |
|||
